市場で最も堅牢な、寒剤フリー超伝導磁石を装備したハイエンドMRI
nanoScan®MRIシステムには、最先端の寒剤フリー超伝導磁石が装備されています。
パルスチューブ・クライオクーラー(極低温冷凍機)がスキャナーの背面に取り付けられており、振動が最少限に抑えられるため、アーチファクトを抑えたEPI画像を提供可能です。
ニューロイメージングやMRスペクトロスコピーなどのハイエンドMRI実験に特に適しています。
設置や保守も容易であると共に、Mediso社のハイエンドPETとの一体型マルチモダリティへアップグレードすることも可能です。
特長：低振動磁石設計によるEPIアーチファクトの低減
nanoScan MRIシステムのコアは、前臨床アプリケーション向けに構築された、これまでで最も堅牢な寒剤フリーの超伝導磁石です。市場で唯一、伝導振動を低減し、メンテナンスを容易にするバックマウントクライオクーラーを備えています。
- アーチファクトを低減したEPI画像 ：ハイエンドのパルスチューブタイプのクライオクーラーを採用。クライオスタット内の振動を最小限に抑え、アーチファクトを低減したEPI画像を提供します。
- 均一性とシールドを最大化するため、複数の対応するコイルを備えたNbTiソレノイドをベースにしており、50 mmDSVで±0.1ppmの最先端の均一性に達し、クライオスタットの外側のフリンジフィールドはごく僅かです。
- 寒剤フリー：磁石は伝導冷却を使用して超伝導温度に到達するため、寒剤を全く使用しません。
- 高品質DWI画像 ：ウォームボアチューブおよび磁石の他の導電性円筒部分は、強力な勾配パルス後の残留渦電流を最小限に抑えるように設計されています。
|  |

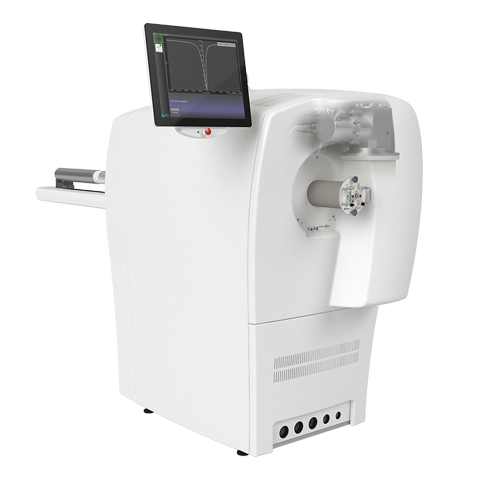

クライオクーラーとボリュームRFコイルを
示すシステムの後端 |
ページの先頭に戻る
特長：幅広いアプリケーションに対応
nanoScan®MRIシステムには、最も一般的なMRI技術に加え、
下記のような最先端のパルスシーケンス・手法を含む、マウス・ラット用の簡便に最適化可能な幅広いプロトコルが付属します。
- パラレル・イメージング(GRAPPA)
- 複数の読み出し技術を備えたUTEやZTEなどのultra-short TEシーケンス
- さまざまなMRスペクトロスコピー・シーケンス(PRESS、LASER、EPSIなど)
- fMRIおよびDTIアプリケーションの実行を容易にする幅広いオプションと、補正スキームを備えた広範なEPIファミリー
| |  |
ページの先頭に戻る
特長：幅広いRFコイル
MultiCell
™システムと完全に統合された幅広いRFコイルが用意されており、コイルに対する動物の正確な位置決めを可能にし、可能な限り最高のSNRを実現します。
- 肥満ラットまたはマーモセットまでの全身イメージング用の送受信ボリュームコイル

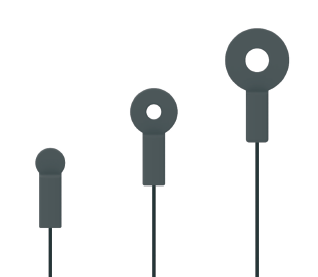

- 優れた画質のためのフレキシブル表面コイル

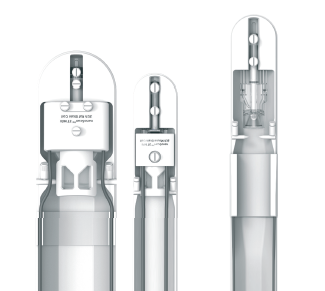

- パラレル・イメージングを可能にする、脳または腹部用のフェーズドアレイコイル
- X-nucleiコイル：13C、19F、31P、23Na、2H、15Nなどを含む広範囲の原子核のための表面コイル(Dual turnedボリュームまたは受信のみ)
|  | |  | |  |

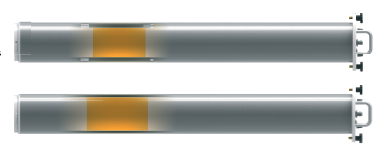

Tx/Rx全身用ボリュームRFコイル
(ラット用) | 1chフレキシブル表面コイル | 2chフェーズドアレイコイル
(脳用) |
ページの先頭に戻る

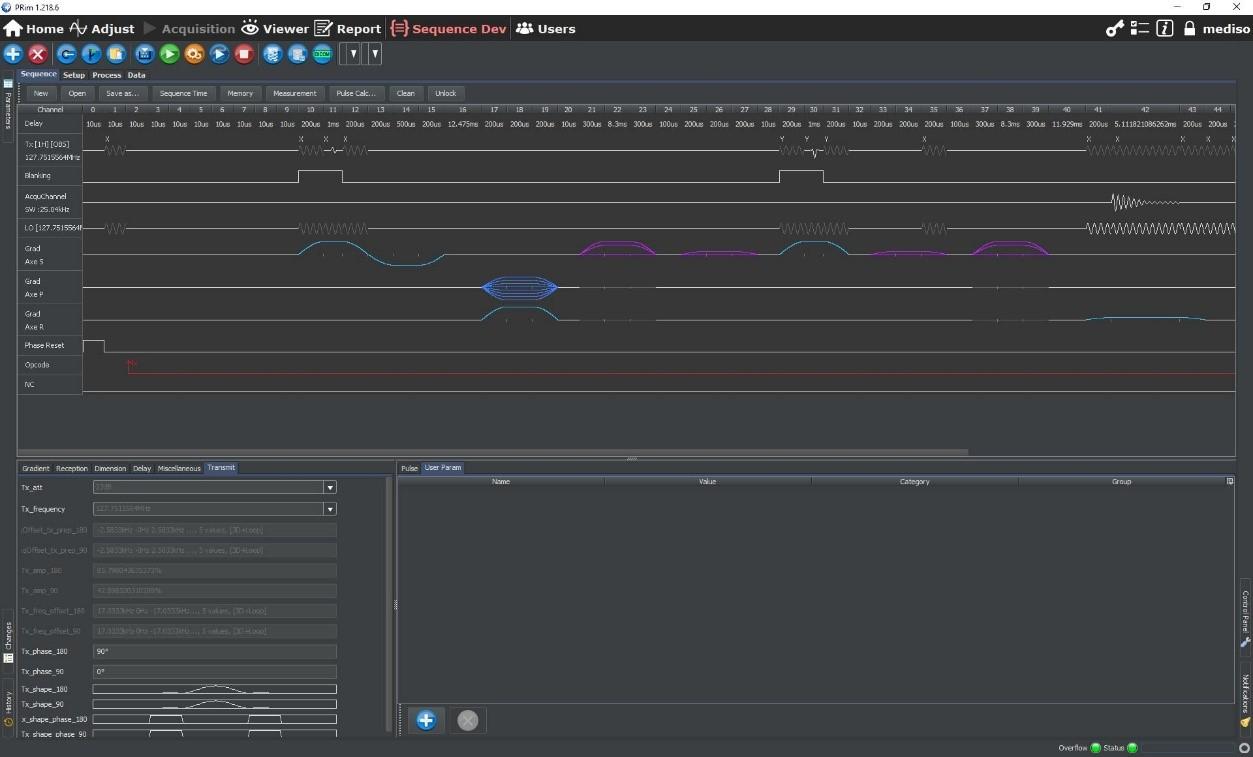

特長：直感的なGUIのシーケンス開発プラットフォーム
独自のシーケンス作成や既存のシーケンス変更を行うことができる、シーケンス開発プラットフォームを利用可能です。直感的なGUIになっており、新しいシーケンスのプログラミング・テストを非常に簡単に行えます。
組込みツールを使用して、自由にカスタマイズ可能なさまざまな再構成および後処理アルゴリズムをテストし、新しいアルゴリズムを追加することも可能です。
- RFおよび磁場勾配パルスの視覚化
- 計算とタイミングのためのカスタマイズ可能なJAVAベースのコード
- 直感的なパラメータ管理
- 独自の収集スキームを定義する機能
- インタラクティブなパルス・ダイアグラムの視覚化
- 事前定義されたカスタム再構成および後処理アルゴリズム
- ユーザー定義のPythonおよびMatlabスクリプトを、再構成ステップとして実行可能
- K空間の視覚化
ページの先頭に戻る

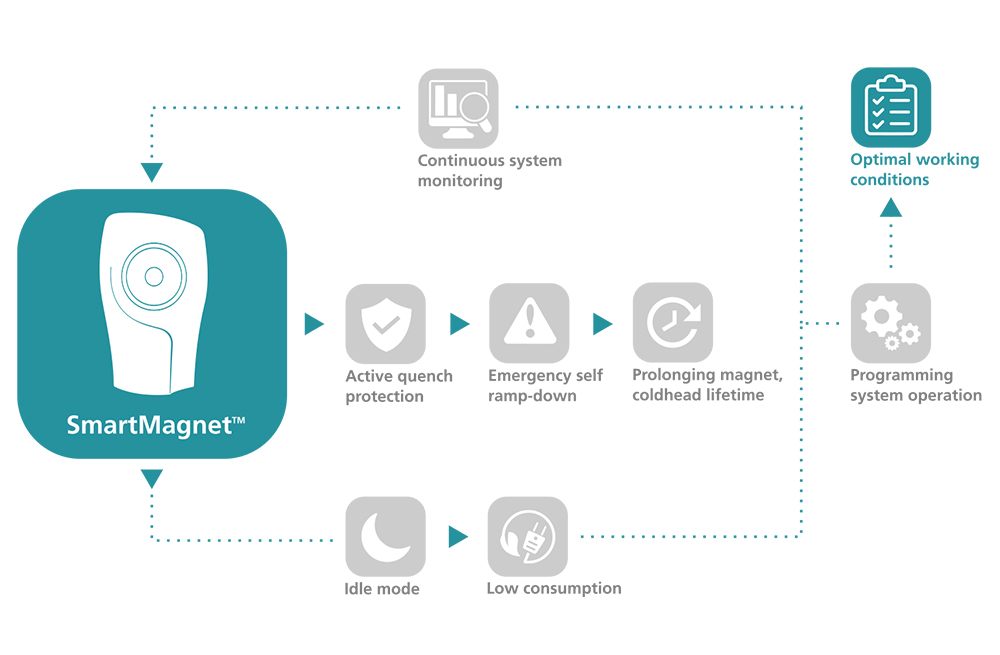

特長：SmartMagnet™テクノロジーによる安全な操作
独自のSmartMagnet
™システムは、停電や理想的ではない冷却条件に直面したときに、超伝導磁石の安全で堅牢な動作を保証します。
- アクティブクエンチ保護
- システムが使用されていないときの低消費アイドルモード操作
- システムパラメータの継続的な監視
ページの先頭に戻る
アプリケーション

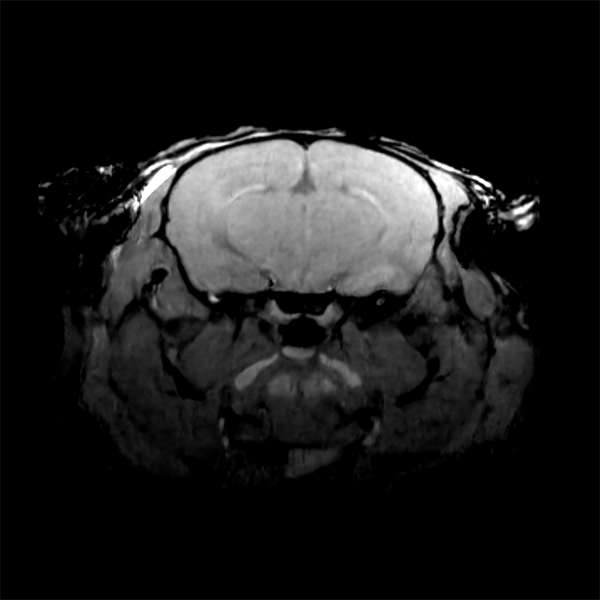

- 3Tでの拡散テンソル画像
3Tでのラット脳におけるSingle Shot DTI EPI
- 【動物】Wistarラット
- 【シーケンス】Single Shot DTI EPI 、マトリックスサイズ：96x96、拡散方向：120、TH：1mm
- 【コイル】送信用72mm Tx / Rxボリュームコイルおよび信号受信用30mmフレキシブル表面コイル

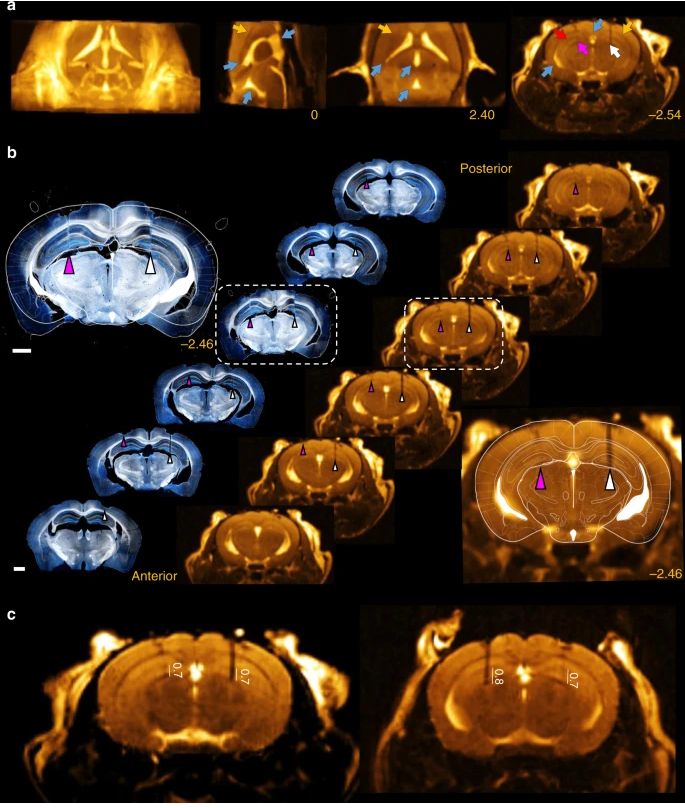

- 光遺伝学的プローブ移植のための高速bSSFPシーケンス
マイクロCTスキャンによって提供される骨のランドマークに関する高解像度の情報と、MRIの軟組織のコントラストを組み合わせた方法。これにより、in vivoでマウスの脳電極と光ファイバーを正確に特定できます。
- 【動物】Wistarラット
- 【シーケンス】3D bSSFP、磁場強度：3T、空間分解能：100µm、TR：5.4 ms、TE：2.7 ms
- 【コイル】送信用72mm Tx / Rxボリュームコイル、信号受信用20mmフレキシブル・オプトジェネティック表面コイル

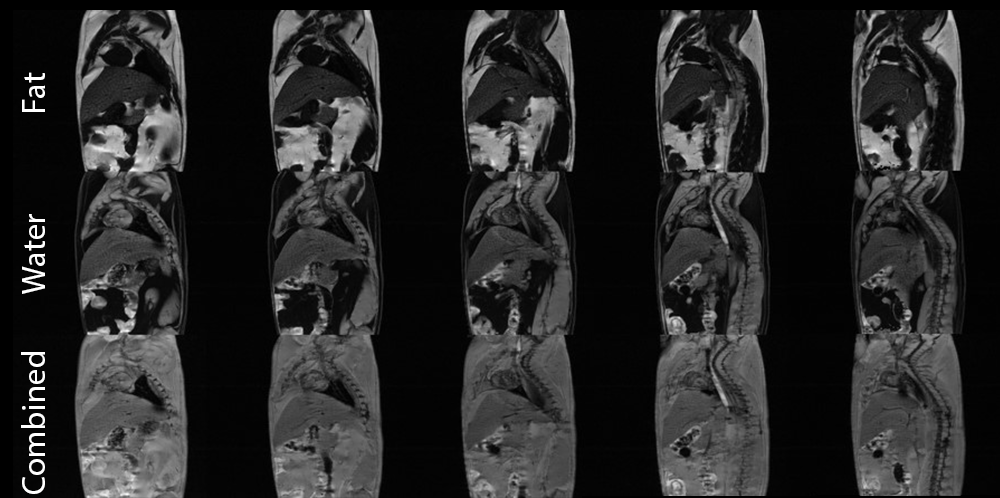

- 脂肪・水イメージング
Multi-Echo Gradient Echoシーケンスに基づく脂肪と水の分離
- 【動物】Wistarラット
- 【シーケンス】Multi-Echo Gradient Echo、マトリックスサイズ：256x256、FOV：70mm x 50mm、TH：1mm、NEX：2、撮像時間：10分
- 【コイル】72mm Tx / Rxボリュームコイル
