洗練された使い易さを実現。迅速なデータ収集・解析・レポート生成が可能。

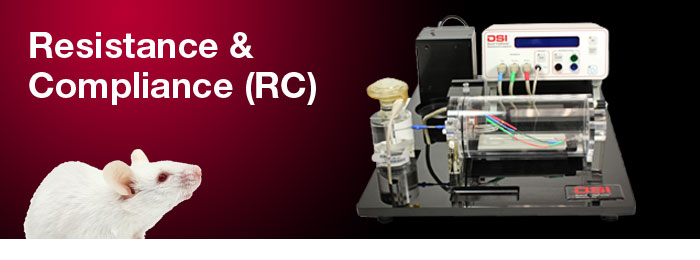

気管挿管した麻酔下の実験小動物を用い、流量・圧力※1 を計測することにより、直接的に気道抵抗(Resistance)・動肺コンプライアンスを算出することが可能な、旧Buxco 社製のResistance & Compliance システムです。
ベンチレータ使用下・自発呼吸下のいずれにおいても評価可能です。マウス・ラット・モルモット等※2 の動物に対応した、最も伝統的な呼吸・肺機能評価手法です。
※1自発呼吸下での計測時は、気道内圧とリファレンス食道内圧の両方を計測します。ベンチレータ利用時は、気道内圧のみ(算出される気道抵抗に胸壁の抵抗を含む)または、気道内圧+リファレンス食道内圧(肺内外圧差を利用、算出される抵抗に胸壁の抵抗を含まない)のいずれかを選択可能です。
※2システム構成により、中・大動物での計測も可能です。
特長
- オールインワン・コントローラ
トランスデューサ増幅器のほか、ベンチレーター・ネブライザ制御機構も内蔵されており、動物チャンバからのチューブ・ケーブルをそれぞれのポートに接続するだけです。 - 高機能内蔵ベンチレータにより、プロトコル駆動のDeep Inflation・呼吸停止(Breath Holds)・PEEP(終末呼気陽圧)にも対応
- コントロールユニット・テーブル部の増設により、複数個体の同時計測が可能
(無制限 ※但しPC の性能を考慮) - 動物の保温機能搭載
動物ベッドには保温機能も搭載し、麻酔中の実験動物の体温を維持します。 - エアロゾル噴霧も可能(ベンチレーション使用時)
- 実験の準備が簡便
- 計測中に薬液投与を行うことも可能
チャンバにチューブ接続用のポートが用意されています。 - ECG・血圧の計測、心拍数モニタリングも可能(オプション)

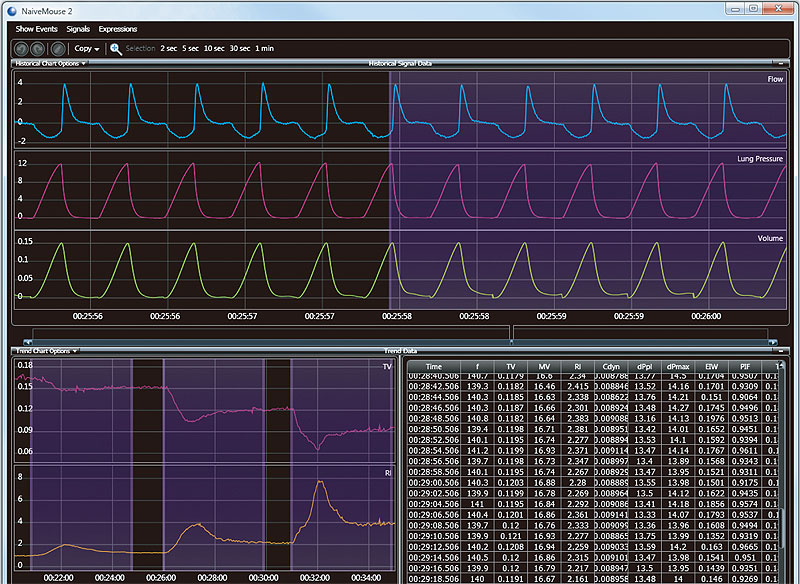

 マウス用(A3大サイズテーブル) | |  FinePointe RC計測画面 流量・圧・容量の信号を読み込みます。スクロール表示される信号データはトレンドグラフ・表形式のデータが算出されるのと同時に記録されます。

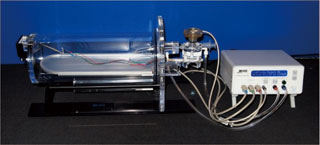

 ラット・モルモット用システム

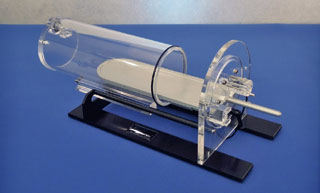

 ラット用・モルモット用チャンバ
|
ページの先頭に戻る
計測データ・算出パラメータ
計測データ - 圧(cm H2O)
- 流量(mL/sec または L/min)
|
|
算出パラメータ - 肺抵抗(Lung Resistance :RL) (cm H2O*sec/mL)
- 動肺コンプライアンス(Dynamic Compliance: Cdyn)(mL/cm H2O)
 Iaw : Airway inertance(気道慣性)
※最小二乗法を用いたアルゴリズムの場合(デフォルト設定)。 共分散を用いたアルゴリズムを選択する場合は以下:
- 静肺コンプライアンス(Static Compliance: Cst)(mL/cm H2O)
Cst=TV / (Plateau pressure - PEEP) PEEP:Positive End Expiratory Pressure (cm H2O) - 呼吸数(f) (BPM)
- 一回換気量(Tidal Volume:TV) (mL)
- 分時換気量(Minute Volume:MV) (mL/min)
- 吸気時間(Inspiratory Time: Ti) (sec)
- 呼気時間(Expiratory Time: Te) (sec) ※サンプリングレート:1秒ごと/1波形ごと
|
アプリケーション ● 肺線維症/腫瘍性肺疾患/慢性閉塞性肺疾患(COPD)(Cdyn 等) ● 喘息/気管支炎(RL、Cdyn 等) ● 曝露試験(RL、Cdyn 等) 等 ※( )内は計測パラメータ |
ページの先頭に戻る
製品説明Webinarオンデマンド(日本語)

『実験動物を用いた呼吸機能評価技術の紹介とその応用事例について』
2022/8/30実施 (動画の長さ:46分)
上記画像をクリックすると、お名前等の入力欄が表示されます。
ご入力後に視聴いただけます。
ページの先頭に戻る
システム構成
- FinePointe RC 用 コントロールユニット
- FinePointe RC 用 テーブル部
- FinePointe 用キャリブレータ
寸法:(W)10×(D)10×(H)27.5cm 重量:500g - 気管チューブ
- その他構成品
(ネブライザヘッド、ECG ニードル電極等) - FinePointe ソフトウェア
(基本ソフトウェア+RC ソフトウェア) - PC
FinePointe RC 用コントロールユニット 型式:601-1075-001
| |   (左)キャリブレータ、(右)Aerogenネブライザヘッド
  (左)エアロゾルブロック(マウス用)、 (右)ECG ニードル電極(マウス用) |
FinePointe RC 用 テーブル部 ・テーブル部(マウス/1n) 型式:601-1831- 001 ・テーブル部(マウス/1n/ECG 付) 型式:601-1831- 002 ・テーブル部(マウス/1n/BP 付) 型式:601-1831-003 ・テーブル部(ラット・モルモット/1n) 型式:601-1027- 001 ・テーブル部(ラット・モルモット/1n/ ECG 付) 型式:601-1027-002 ・テーブル部(ラット・モルモット/1n/BP 付) 型式:601-1027-003
FinePointe RC 用 構成品 ・Aerogen ネブライザヘッド(2.5-4μm) 型式:601-2306-001 ・Aerogen ネブライザヘッド(4-6μm) 型式:601-2307-001 ・RC 用 エアロゾルブロック(マウス用) 型式:601-1106 - 001 ・RC 用 エアロゾルブロック(ラット・モルモット用) 型式:601-1105 - 001 ・FinePointe 用キャリブレータ 型式:601-2550-001 ・RC 用 ECG ニードル電極(マウス用) 型式:601-2225-001 ・RC 用 ECG ニードル電極(ラット・モルモット用) 型式:601-2226-001 ・RC 用 血圧トランスデューサ(マウス用、キットなし) 型式:601- 2241-001 ・RC 用 血圧トランスデューサ(ラット・モルモット用、キットなし) 型式:601-2239-001
※その他消耗品がございます。詳しくはお問い合わせください。 |
ページの先頭に戻る
FinePointe™ソフトウェア
※画面サンプルはクリックで拡大表示が可能です
- ビジュアルな操作設定が可能で使い易い設計
- FinePointe™ Station :データ取得ソフトウェアとFinePointe™ Review:レビューソフトウェアの
2つのモードがあります。(Reviewライセンスは標準で2つ付属しており、追加購入も可能です。レビューライセンスの利用時は、取得システムとオンライン接続されている環境で使用する必要があります)
- ネットワーク対応(サーバー&クライアント構成)も可能
- バイアスフローアラーム機能
- EDFファイルへのエクスポート
- オプション(ビデオ・GLP)
FinePointe™ Station(データ取得)
※画面上段:サマリービュー
(個体毎にn数分の表示エリアが用意されます。)
- 取得した信号の波形表示:表示する信号の選択が可能
- 算出パラメータ値の表示(ダッシュボード):
演算処理するデータの範囲指定・変更(移動)が可能
|
|
 |
※画面下段:
詳細ビュー
(任意の個体の詳細データを表示します)
- トレンドグラフ表示 : ズームイン・アウト、スクロール表示が可能
- 解析データの一覧テーブル表示
- 取得データに対するイベントマーカー注釈の付加が可能(自動・マニュアル)
FinePointe™ Review(後解析・レポーティング)
- グラフ・テーブル形式のレポートを自動生成
- 任意の形式での統計解析が可能
- Excel、OpenOffice、GraphPad Prism へのエクスポートが可能
- 複数個体のグルーピングレポートが可能
|
- 演算のデータ間隔・範囲の変更・再計算
- 外れ値の除外が可能
- 注釈・マーカー挿入機能
|
Excelへのエクスポート例・イメージ
ページの先頭に戻る
仕様
チャンバ部 | 全高 | 全長 | 全幅 | チャンバ内径 | 動物ベッド~天井までの高さ | マウス用 | 7.5 cm | 20.2 cm | 8.5 cm | 7cm | 4.5~5.5 cm (可変) | |
コントロールユニット(マウス用) テーブル部寸法 | (W) 30 x (D) 43 x (H) 3 cm | テーブル部重量 | 2.5 kg | コントローラ寸法 | (W) 18.8 x (D) 19.5 x (H) 8.8 cm | コントローラ重量 | 2 kg | 電源 | 100-240V / 50/60Hz / 0.5A | |
その他・関連品等 |
関連品:Inhalation システム エアロゾル・ガス・ダスト等の曝露実験が可能です。吸入タワーは最大14 匹のマウス、ラットにご使用いただけます。一度に単一個体のみ鼻部曝露するためのチャンバもございます。(マウス・ラット用)
 吸入タワー(チャンバを装着した状態) | |
 単一個体への曝露用チャンバ(マウス用) |
ページの先頭に戻る
References
-
Yu Wang et al.,
Jiawei Yanghe Decoction attenuate allergic airway inflammation by suppressing group 2 innate lymphoid cells responses
Journal of Ethnopharmacology Volume 326, 23 May 2024, 117927
doi.:10.1016/j.jep.2024.117927
-
Tee, J.H. et al,
Isthmin-1 attenuates allergic Asthma by stimulating adiponectin expression and alveolar macrophage efferocytosis in mice.
Respir Res 24, 269 (2023).
doi.:10.1186/s12931-023-02569-1
-
Venkata Sita Rama Raju Allam et al.,
Nafamostat has anti-asthmatic effects associated with suppressed pro-inflammatory gene expression, eosinophil infiltration and airway hyperreactivity
Front. Immunol., 21 April 2023 Sec. Inflammation Volume 14 - 2023
doi.:10.3389/fimmu.2023.1136780
-
Di Liu et al.,
Nebulization of risedronate alleviates airway obstruction and inflammation of chronic obstructive pulmonary diseases via suppressing prenylation-dependent RAS/ERK/NF-κB and RhoA/ROCK1/MLCP signaling
Respiratory Research volume 23, Article number: 380 (2022)
doi.:10.1186/s12931-022-02274-5
-
Jae Woo Shin et al.,
Mesenchymal Stem Cells Suppress Severe Asthma by Directly Regulating Th2 Cells and Type 2 Innate Lymphoid Cells
Mol Cells. 2021 Aug 31; 44(8): 580–590.Published online 2021 Aug 23.
doi: 10.14348/molcells.2021.0101
この他にも多数の論文がございます。詳細はお問い合わせください。
