洗練された使い易さを実現。迅速なデータ収集・解析・レポート生成が可能。
動物のストレスが最も低減される、無麻酔・無拘束下の環境で計測する、旧Buxco社製のWhole Body Plethysmography システムです。
スループットが求められる実験、同じ動物個体を用い、経時的・長期的に繰返し実験を行いたい場合に最適です。同社の特許取得済Halcyon®ニューモタコ技術が採用されたプレチスモグラフにより、低ノイズで安定したベースラインを得ることができます。
マウス・ラット・ハムスター・モルモット※1 等の動物種に対応しています。
※1 システム構成により、中・大動物での計測も可能です。
特長
ページの先頭に戻る

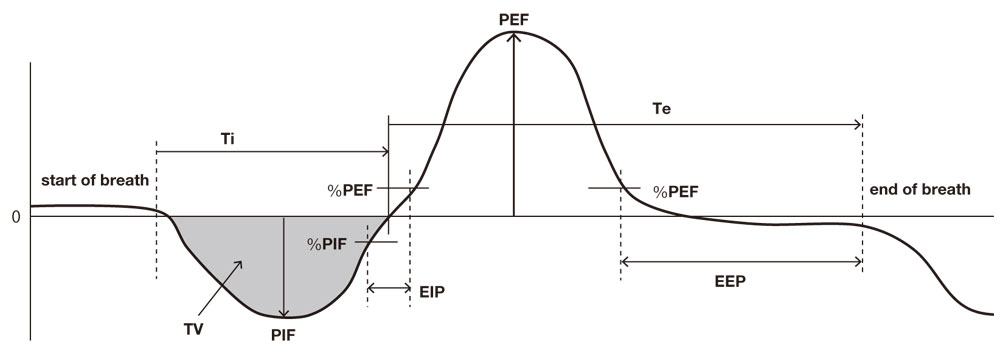

計測データ・算出パラメータ
計測データ - Box Flow（WBP からの呼吸波形）（mL/sec）
- 温度(℃)
- 湿度（%RH）
算出パラメータ - 気道収縮指標(Enhanced pause : Penh)
 - 呼吸数(f) (BPM)
- 一回換気量(Tidal Volume:TVb) (mL)
- 分時換気量(Minute Volume:MVb) (mL/min)
- 吸気時間(Inspiratory Time: Ti) (sec)
- 呼気時間(Expiratory Time: Te) (sec)
| |

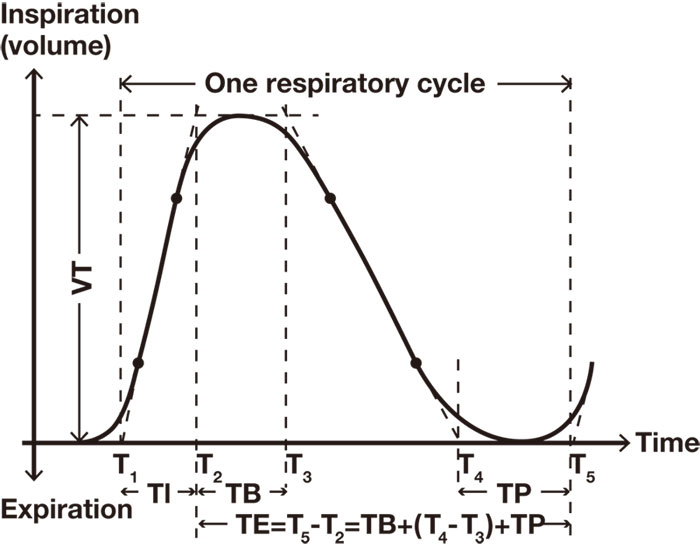

- 休止時間
Time of Pause：TP (sec)
Time of Break ：TB (sec) - 最大吸気流量(box) : PIFb (mL/sec)
- 最大呼気流量(box)：PEFb (mL/sec)
※サンプリングレート：1秒ごと／1波形ごと |
アプリケーション
● 喘息／気道過敏性試験（Penh、Peak expiratory flow 等） ● 咳カウント（生波形） ● 曝露試験（Penh 等）
● 睡眠時無呼吸症候群（TV、f 等） ● 慢性閉塞性肺疾患（COPD）（TV、f 等） ● ガス交換負荷試験（TV、f 等） 等
※( )内は計測パラメータ |
ページの先頭に戻る
製品説明Webinarオンデマンド(日本語)
『実験動物を用いた呼吸機能評価技術の紹介とその応用事例について』
2022/8/30実施 (動画の長さ：46分)
上記画像をクリックすると、お名前等の入力欄が表示されます。
ご入力後に視聴いただけます。
ページの先頭に戻る
システム構成
- FinePointe WBP 用 コントロールユニット（USB 接続）
- FinePointe WBP 用 チャンバ
- FinePointe 用キャリブレータ
寸法：(W)10×(D)10×(H)27.5cm 重量：500g - その他構成品
（流量センサー、温湿度プローブ、ネブライザヘッド等） - FinePointe ソフトウェア
（基本ソフトウェア+WBP ソフトウェア） - PC

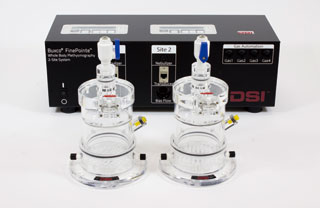

FinePointeWBP用 コントロールユニット
・コントロールユニット(2n) 型式：601-1401-001
・コントロールユニット(4n) 型式：601-1400-001
| |
（左）キャリブレータ、（右）Aerogenネブライザヘッド

（左）温湿度プローブ、（右）流量センサー |
FinePointeWBP用 チャンバ
・マウス新生児用[ 保温ベッド付/Halcyon ] 型式：601-1426-001
・マウス用[ Halcyon ] 型式：601-1425-001

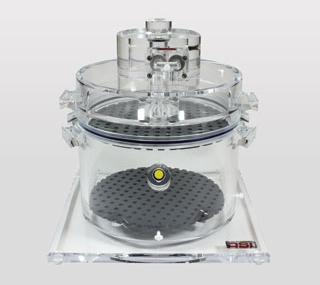

・ラット用[ Halcyon ] 型式：601-1427-001

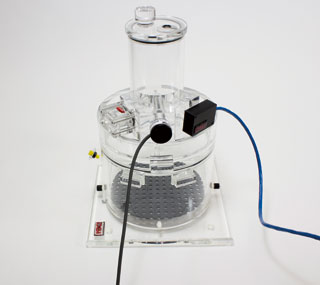

・ラット用[ タワー付/Halcyon ] 型式：601-1428-001
・モルモット用[ Halcyon ] 型式：601-1429-001
・モルモット用[ タワー付/Halcyon ] 型式：601-1430-001
・ウサギ用[ Halcyon ] 型式：601-1431-001
・ネコ用[ Halcyon ] 型式：601-1432-001
・イヌ用[ Halcyon ] 型式：601-1433-001
・サル用 型式：601-1434-001
FinePointeWBP用 構成品
・FinePointeWBP用 流量センサー（温湿度計測対応） 型式：601-2233-001
・FinePointeWBP用 温湿度プローブ 型式：601-2235-001
・Aerogen ネブライザヘッド（2.5-4μm） 型式：601-2306-001
・Aerogen ネブライザヘッド（4-6μm） 型式：601-2307-001
・FinePointe 用キャリブレータ 型式：601-2550-001
※その他消耗品がございます。詳しくはお問い合わせください。 |
ページの先頭に戻る
FinePointe™ソフトウェア
※画面サンプルはクリックで拡大表示が可能です
- ビジュアルな操作設定が可能で使い易い設計
- FinePointe™ Station ：データ取得ソフトウェアとFinePointe™ Review：レビューソフトウェアの
2つのモードがあります。(Reviewライセンスは標準で2つ付属しており、追加購入も可能です。レビューライセンスの利用時は、取得システムとオンライン接続されている環境で使用する必要があります)
- ネットワーク対応(サーバー&クライアント構成)も可能
- バイアスフローアラーム機能
- EDFファイルへのエクスポート
- オプション(ビデオ・GLP)
- 代謝・咳アプリケーション

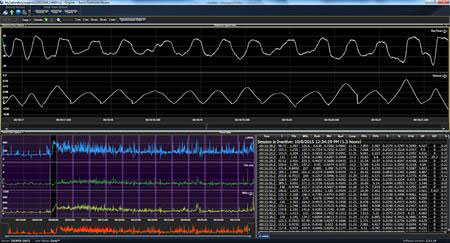

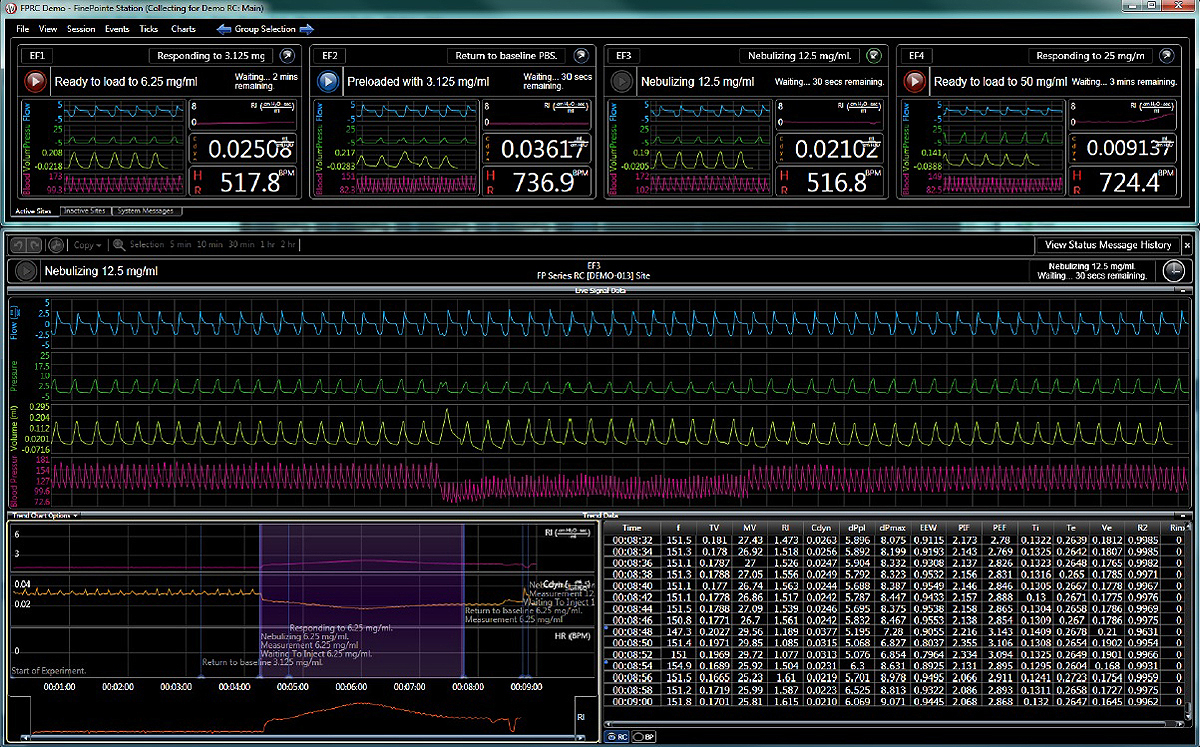

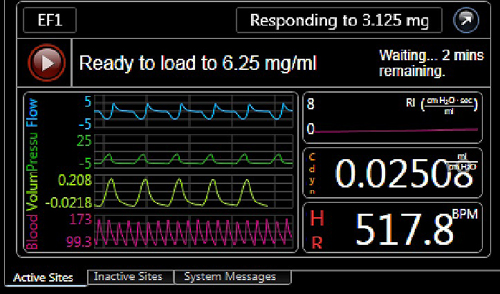

FinePointe™ Station(データ取得)
※画面上段：サマリービュー
(個体毎にn数分の表示エリアが用意されます。)
- 取得した信号の波形表示：表示する信号の選択が可能
- 算出パラメータ値の表示(ダッシュボード)：
演算処理するデータの範囲指定・変更(移動)が可能
|
|
 |

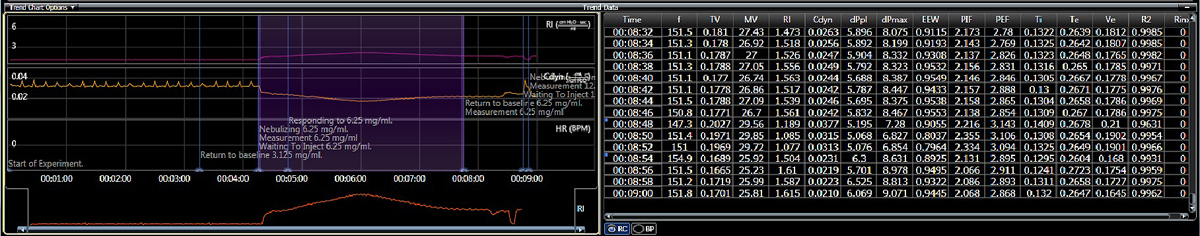

※画面下段：
詳細ビュー
(任意の個体の詳細データを表示します)
- トレンドグラフ表示 : ズームイン・アウト、スクロール表示が可能
- 解析データの一覧テーブル表示
- 取得データに対するイベントマーカー注釈の付加が可能(自動・マニュアル)

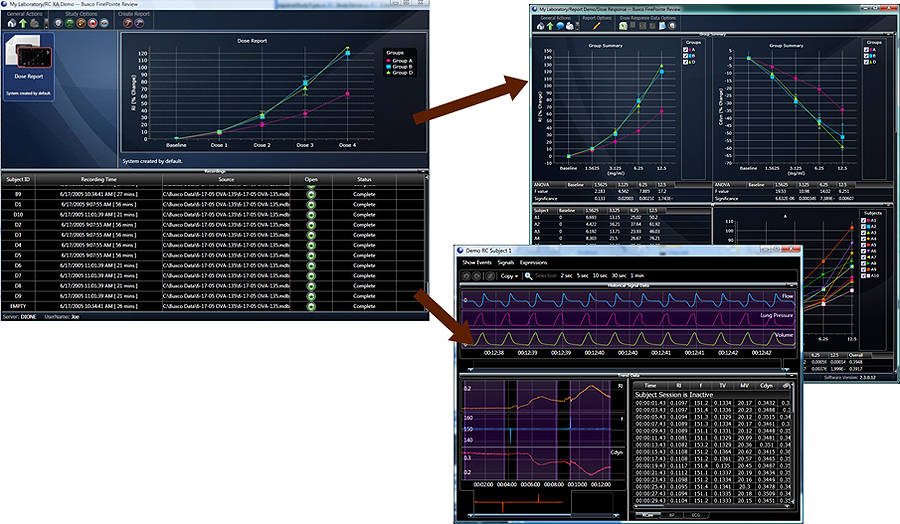

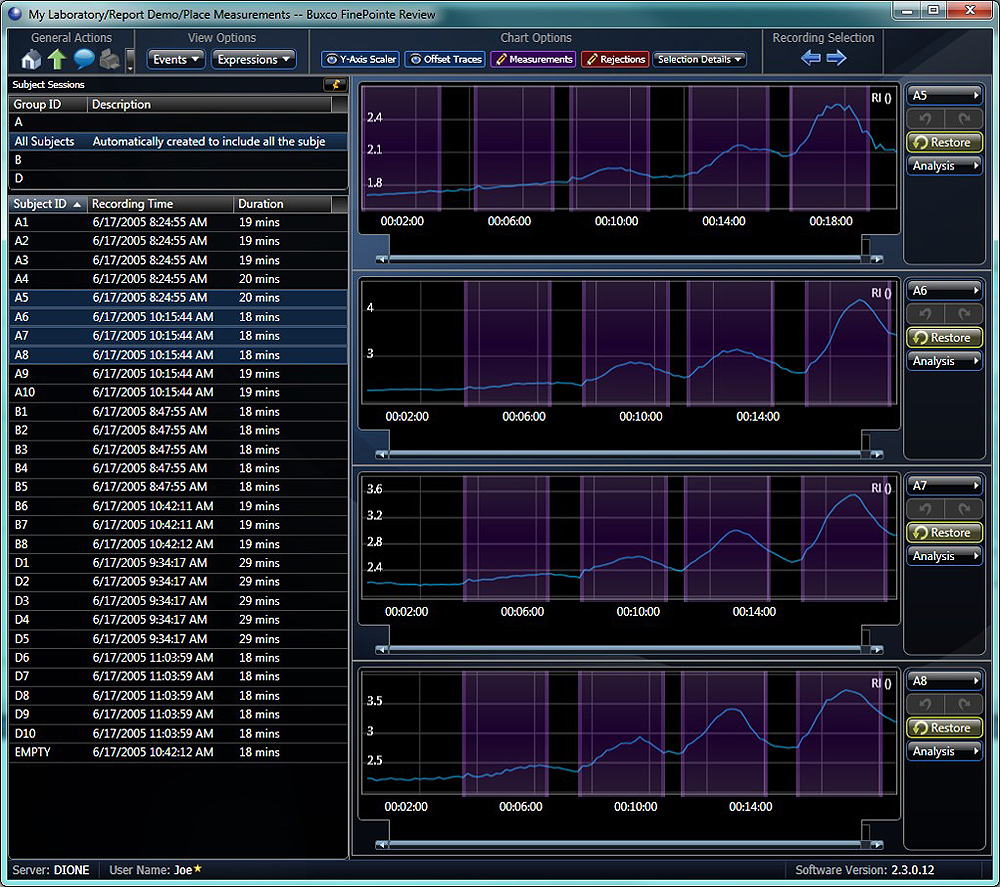

FinePointe™ Review(後解析・レポーティング)
- グラフ・テーブル形式のレポートを自動生成
- 任意の形式での統計解析が可能
- Excel、OpenOffice、GraphPad Prism へのエクスポートが可能
- 複数個体のグルーピングレポートが可能
|
- 演算のデータ間隔・範囲の変更・再計算
- 外れ値の除外が可能
- 注釈・マーカー挿入機能
|

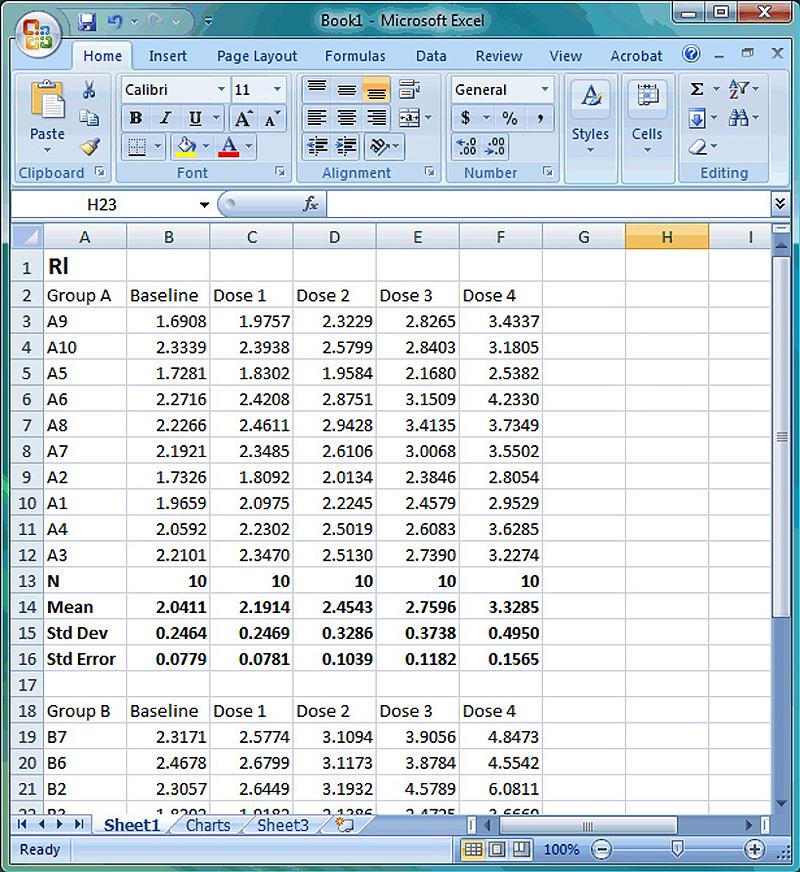

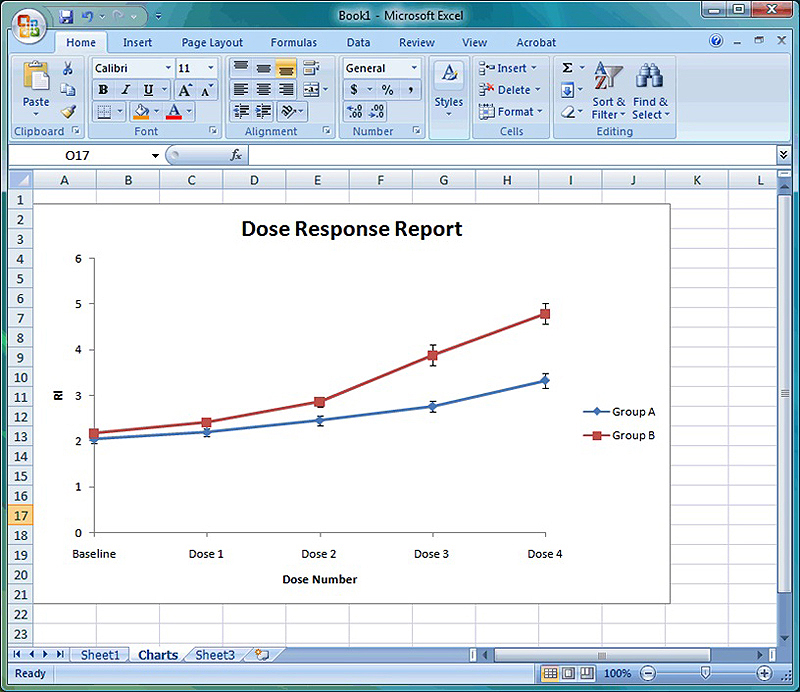

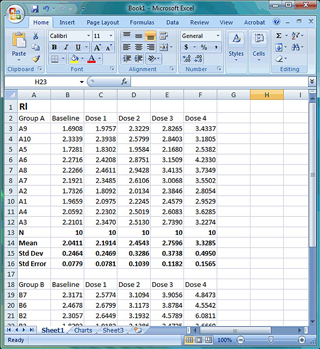

Excelへのエクスポート例・イメージ
ページの先頭に戻る
仕様
チャンバ | | 全高 | 全幅 | インナーチャンバ
全高 | チャンバ内径 | インナーチャンバの
床から天井までの高さ | 容積 (L) | 寸法 | | マウス用 | 17.73cm | 13.97cm | 8.97cm | 7.62cm | 7.06cm | ～0.48 | 0.8 | | ラット用 | 25.76cm | 25.4cm | 13.08cm | 18.41cm | 9.47cm | ～3.48 | 3 | |
コントローラ（2n モデル） | 寸法 | (W) 47 x (D) 20.3 x (H) 16.6 cm | | 重量 | 約 7 kg | | 電源 | 100-240V AC / 50/60 Hz / 4.0A | | | コントローラ（4n モデル） | 寸法 | (W) 75 x (D) 17.8 x (H) 18.7 cm | | 重量 | 12 kg | | 操作パネル | (W) 73.7 x (D) 7.5 x (H) 3 cm | | 操作パネル重量 | 2.4 kg | | 電源 | 100-240V AC / 50/60 Hz / 4.0A | |
| その他・関連品等 |

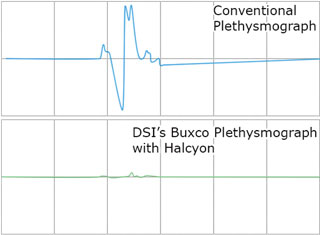

特許取得済 Halcyon® ニューモタコ
FinePointe NAM システム・WBP システムで、特許取得済の Halcyon® ニューモタコが採用されています。
差圧変換器上の両方の感知ポートが、確実に大気からの同じ圧力を計測することによって、ノイズを無効にします。その結果、ドアの開閉や換気ダクト、その他の空気のかく乱によるアーチファクトが最小化されます。
・ノイズ・アーチファクトを20 倍以上小さくします。
・スクリーンフィルターはより長い期間、綺麗な状態に維持されます。
・最適な周波数応答特性のために調整されます。 | |  |
| |

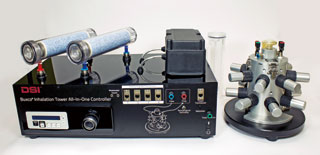

関連品：Inhalation システム
エアロゾル・ガス・ダスト等の曝露実験が可能です。吸入タワーは最大14 匹のマウス、ラットにご使用いただけます。一度に単一個体のみ鼻部曝露するためのチャンバもございます。（マウス・ラット用）
吸入タワー（チャンバを装着した状態） | |

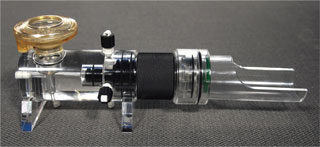

単一個体への曝露用チャンバ（マウス用） |
ページの先頭に戻る
References
- Mackenzie Newman et al.,
Fentanyl overdose: Temporal effects and prognostic factorsin SKH1 mice
Basic Clin Pharmacol Toxicol.2024;134:460–471
doi.:10.1111/bcpt.13984 - Petra Benz et al.,
Influence of acclimatization time on parameters of barometric whole-body plethysmography in healthy adult cats
PLOS ONE Published: March 12, 2024
doi.:10.1371/journal.pone.0299252 - Neil B. Varshneya et al.,
Fentanyl analog structure-activity relationships demonstrate determinants of diverging potencies for antinociception and respiratory depression
Pharmacology Biochemistry and Behavior Volume 226, May 2023, 173572
doi.:10.1016/j.pbb.2023.173572 - Chao Li et al.,
Tauroursodeoxycholic acid (TUDCA) disparate pharmacological effects to lung tissue-resident memory T cells contribute to alleviated silicosis
Biomedicine & Pharmacotherapy Volume 151, July 2022, 113173
doi.:10.1016/j.biopha.2022.113173 - Upkardeep Pandher et al.,
Pulmonary inflammatory response from co-exposure to LPS and glyphosate
Environmental Toxicology and Pharmacology, Volume 86, August 2021, 103651
doi.:10.1016/j.etap.2021.103651
この他にも多数の論文がございます。詳細はお問い合わせください。
