実験者の各種作業を考え、作られたツール

インステック社では、様々なインフュージョンツールの接続用に、ルアースタブやカップラ、プラグ、インジェクションポートをご用意しております。

※お断り:本製品は動物実験用です。人・動物の診断あるいは治療等の
               臨床用途に使用することはできません。

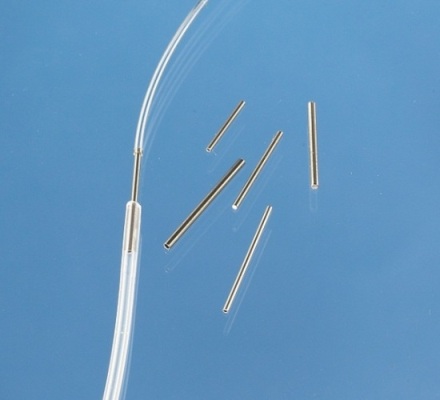

カップラ・プラグ

17Ga~27Gaまでのステンレス製カップラ(2本のチューブ同士を接続)とプラグ(チューブ先端に栓をする)です。



区分 型式 サイズ 長さ 区分 型式 サイズ 長さ
カップラ SC17/15 17Ga 15mm プラグ SP20/12 20Ga 12mm
SC20/15 20Ga SP22/12 22Ga
SC22/15 22Ga SP23/12 23Ga
SC22/8 8mm SP25/12 25Ga
SC23/8 23Ga
SC25/10 25Ga 10mm
SC27/8 27Ga 8mm
  • 100個入、滅菌なしの状態でお届けします。

ページの先頭に戻る

チューブインジェクションポート

ユニークなチューブ用のインジェクションポートです。

SIP22/4ポートをチューブに接続して使用することで、チューブの栓となると
同時に、ポート内のセプタムにニードルを刺し、シリンジと接続することにより、
注入・フラッシュ・サンプリング(採血)が可能です。
型式 名称
SIP22/4 チューブインジェクションポート 22Ga x 4mm
  • 滅菌済み、12個入
  • SIP22/4ポートは 200回の穿刺が可能です。
SIP22/4ポート仕様
サイズ 径5.6mm×長さ11.6mm
チューブインレット部長さ 4mm
重量 360mg
デッドボリューム 8μL
適合チューブサイズ 3Fr PU または PE50


SIP22/4ポートに穿刺するニードルには、誤穿刺を防ぐVAHL22/30をご利用頂けます。
型式 名称
VAHLS22/30 VAHオスコネクタ(ルアーインレット付)3cmチューブ
  • 滅菌済み

ページの先頭に戻る

X・Yコネクタ

化学的耐性のあるPCTFE(ポリクロロトリフルオロエチレン)Kel-F®素材でできたハブに、各約6mmのステンレススチールチューブが付いています。
単一部位へ複数の薬液投与や、グルコースクランプ実験等において有用です。

タイプ サイズ 型式
X 22Ga SCX22
25Ga SCX25
Y 22Ga SCY22
25Ga SCY25
  • EtO滅菌個包装でお届けします。
  • 参考:22Gaサイズの場合、チャネル間のデッドボリュームは3μL以下です。

ページの先頭に戻る

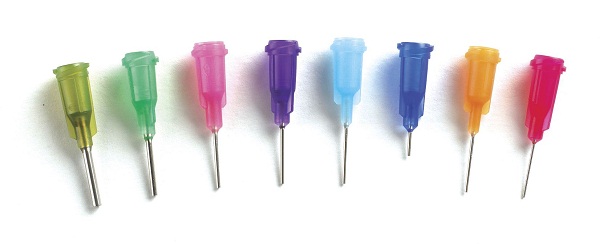

ルアースタブ

スクエアな先端を持ち、チューブやカテーテルと、シリンジやオスルアーを接続するときに用います。

滅菌有無・入数をご選択いただけます。

型式 サイズ 本体色 長さ
LS14 14Ga ダークグリーン 12mm
(0.5")
LS15 15Ga アンバー
LS16 16Ga バイオレット
LS17 17Ga ホワイト
LS18 18Ga グリーン
LS20 20Ga ピンク
LS21 21Ga パープル
LS22 22Ga ブルー
LS22/6 6mm(0.25")
LS23 23Ga オレンジ 12mm
(0.5")
LS25 25Ga レッド
LS27 27Ga グレー
  • 滅菌有無・入数
    - 滅菌なし/100個 : LS□
    - 滅菌なし/1000個:LS□K (型式の最後に「K」が付きます)
    - 5個ずつの滅菌パック入×50パック/箱(計250個) : LS□S (型式の最後に「S」が付きます)

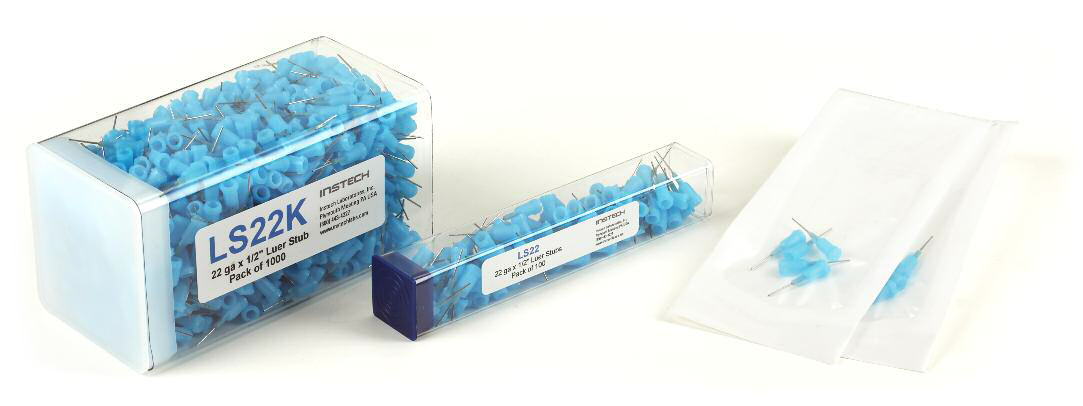

    ルアースタブパッケージ写真

ページの先頭に戻る

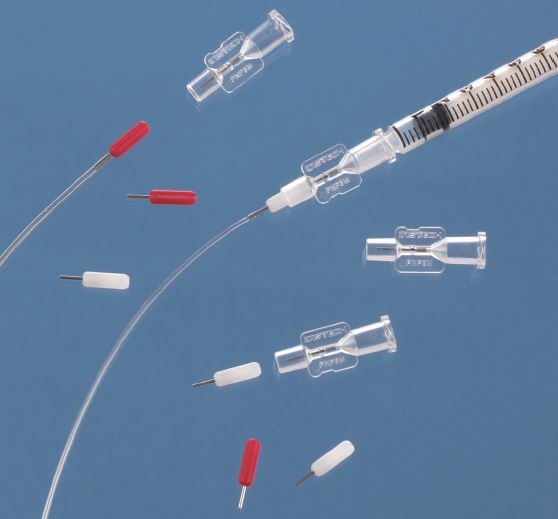

ピンポート PINPORT

動物の体内から体外へと接続されたカテーテルに対し、薬物の投与または血液・体液のサンプリングのため、マニュアルで間欠的にアクセスする際に有用なツールで、迅速且つ無菌的なアクセスを可能にします。

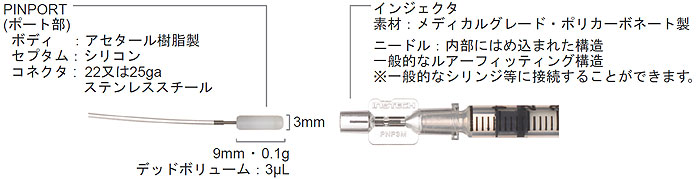

パーツは、数百回の針刺が可能な軽量ポート(僅か0.1g/デッドボリューム:3μL)と、ポートに接合するインジェクタから構成されます。インジェクタは内部にニードルがはめ込まれた構造になっており、実験者を針刺から保護します。

Quick. プラグと尖っていない針を用い、カテーテルからの注入・吸引を僅かな時間で行うことが可能です。

Clean. PinPortは、閉じた回路構造になっており、無菌でのアクセス技術のため、感染の低減、開通性の改善、最終的には実験に使用する動物数の節減

Safe. インジェクタは内部にニードルがはめ込まれた構造になっており、実験者を針刺から保護することができ安全です。

Ease-of-Use. 従来のプラグと先の尖っていないニードルの組合わせで使用するやり方に比べ、作業ステップが1/3で済みます!

3R Compliance. Refinement: 動物に触れる回数が少なくて済むため、動物のストレスも低減することが可能であると共に、無菌でのアクセスが可能なため、感染のリスクを回避することもできます。Reduction: 改善された開通性により、途中で使用できなくなってしまう個体数を減らすと共に動物の再利用も可能にします。

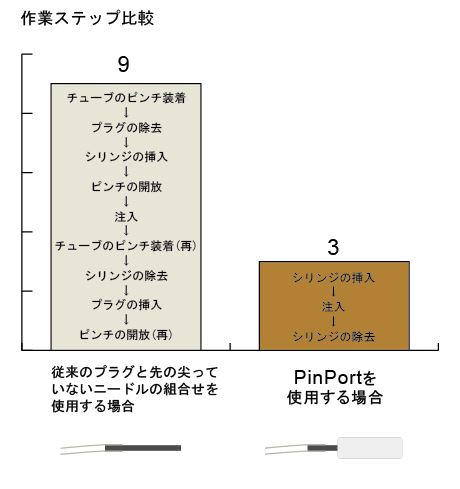

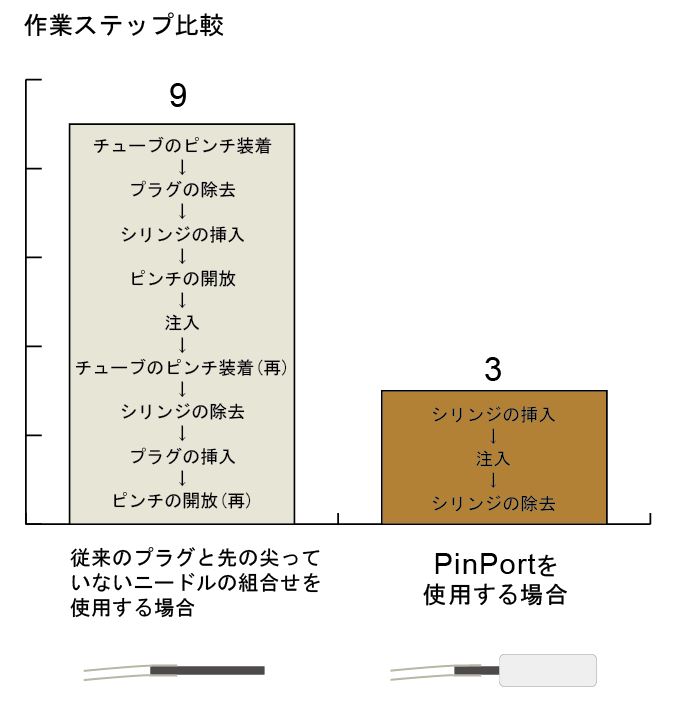

従来のプラグと先の尖っていないニードルの組合せを使用する際の作業ステップ
  チューブのピンチ装着 ⇒ プラグの除去 ⇒ シリンジの挿入 ⇒ ピンチの開放 ⇒ 注入⇒ チューブのピンチ装着(再)
   ⇒ シリンジの除去 ⇒ プラグの挿入 ⇒ ピンチの開放(再)

PinPortを使う場合の作業ステップ: シリンジの挿入⇒ 注入 ⇒ シリンジの除去



本製品は、数百回の針刺が可能な軽量ポート(PinPort部)と、接合するインジェクタから構成されており、滅菌された状態で、お手元にお届け致します。 PinPort(ポート部分)は、コネクタ部のサイズ・色(カニュレーション血管の識別等にご活用下さい)・数量の組合せを、下記より選択す ることができます。

インジェクタ部は、ポートのコネクタサイズを問わず共通です(数量のみ種類があります)。それぞれのパーツを個別にご購入頂くか、ポートとインジ ェクタが1セットずつ滅菌個包装された形態でご購入頂くことが可能です。

■PinPort(ポート部)・インジェクタ部をそれぞれ個別にご購入頂く場合のラインナップ・ご注文型式


【ご注意】PinPortへのアクセスには、専用のPNP3Mインジェクタをお使い下さい。他のニードルを使った場合、PinPortのセプタムを傷つける恐れがあります。
※PonPort(ポート部分)・インジェクタ部、いづれも5個がひとつの滅菌パックに入っています。(滅菌方法:エチレンオキサイドガス滅菌)
※5個入滅菌パック × それぞれ50パック入/箱(合計250個入)または、10パック入/箱(合計50個入)をご選択頂きます。

■PinPort(ポート部)・インジェクタ部が1セットずつ滅菌個包装されたタイプ (20パック入/箱)

[滅菌方法:エチレンオキサイドガス滅菌]
※ ポートのチューブコネクタ部サイズ(OD×ID)
22Ga : 約 0.71 × 0.40mm (3Frサイズ接続)
25Ga : 約 0.51 × 0.25mm (2Frサイズ接続)
28Ga : 約 0.36 × 0.18mm (PE10サイズ接続)

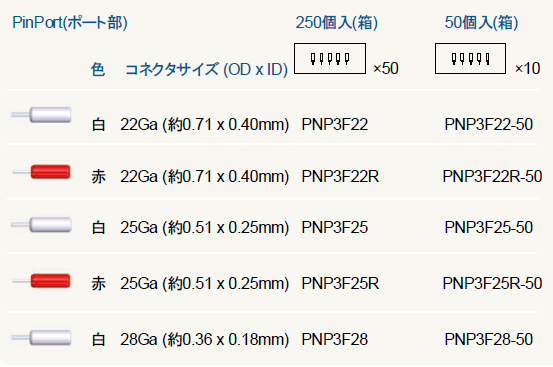

ポート部
サイズ 入数 型式
白 22Ga 50:5個×10パック PNP3F22-50
250:5個×50パック PNP3F22
25Ga 50:5個×10パック PNP3F25-50
250:5個×50パック PNP3F25
28Ga 50:5個×10パック PNP3F28-50
250:5個×50パック PNP3F28
赤 22Ga 50:5個×10パック PNP3F22R-50
250:5個×50パック PNP3F22R
25Ga 50:5個×10パック PNP3F25R-50
250:5個×50パック PNP3F25R
青 22Ga 50:5個×10パック PNP3F22B-50
250:5個×50パック PNP3F22B

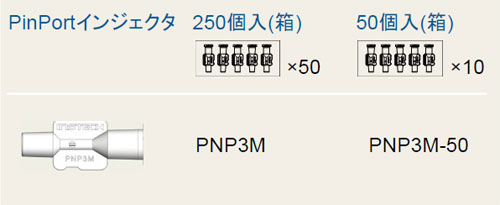

インジェクション部
入数 型式
50:5個×10パック PNP3M-50
250:5個×50パック PNP3M

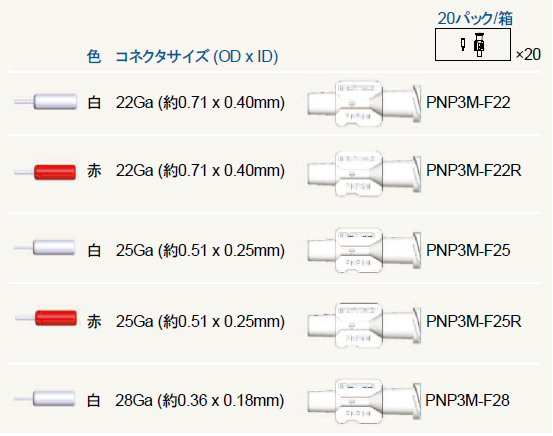

1対ずつの滅菌個包装タイプ
ポート部 型式
(20パック入/箱)
サイズ
白 22Ga PNP3M-F22
25Ga PNP3M-F25
28Ga PNP3M-F28
赤 22Ga PNP3M-F22R
25Ga PNP3M-F25R
青 22Ga PNP3M-F22B

ページの先頭に戻る

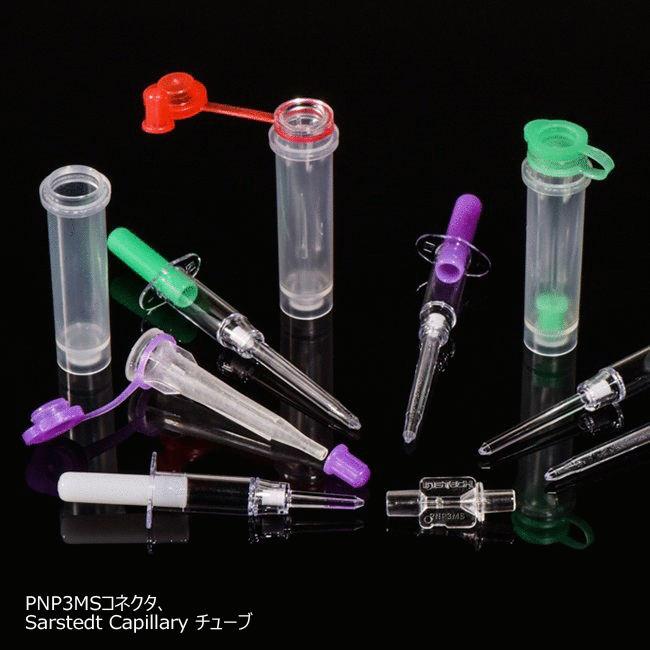

ピンポート PINPORT 採血用ソリューション(Sarstedt社Capillaryチューブ)

Sarstedt社製のCapillaryチューブに接続可能なPinPortコネクタです。

抗凝固剤が添加された遠心チューブ (Microvette® CB300)・Dispensingチューブ(Minivette® POCT:10/20/50/100/200µLサイズ、抗凝固剤なし/Lithium Heparin添加/K3 EDTA添加)に適合します。

VABボタンや、テザー・シーベルと共にご利用いだけます。

動画デモンストレーションを見る(2分)
VABボタンを埋め込まれたラットに、PNP3MSコネクタと接続したSarstedt社の遠心チューブを装着し、動物にストレスを与えずに、とても簡便に採血しています。


型式 名称
PNP3MS PinPort-Sarstedt capillary tubeコネクタ/5個入滅菌Px50/計250
PNP3MS-50 PinPort-Sarstedt capillary tubeコネクタ/5個入滅菌Px10/計50

ページの先頭に戻る

ピンポート PINPORT 特殊アプリケーション用/関連品

MRI用
MRI用として、ポート部に磁性材料を使用していない、非磁性のPinPortをご用意しています。非磁性の素材としては、ステンレススチール製のチューブの代わりに、ニッケルとチタンの合金である、ニチノール(Nitinol)を採用しています。


※ポート部・インジェクタ共に20個入/滅菌済(滅菌方法:エチレンオキサイドガス滅菌)

【ご注意】PinPortへのアクセスには、専用のPNP3M-MRIインジェクタをお使い下さい。
               他のニードルを使った場合、PinPortのセプタムを傷つける恐れがあります。

中耳用
中耳への間欠的なアクセスのために開発されたPinPortです。(ラット・モルモット用)デンタルセメント内に埋められるポート部には、刻み目と溝が付いています。

頭蓋に固定し、3Frサイズの短いカテーテルを接続して利用します。聴器毒性研究に最適です。
インジェクタとポート部が1つずつ、滅菌パックに入っています。ご注文は、5セット以上でお願い致します。
※ご注文型式:PNP3F22/OT160
関連品:PinPort チューブコネクタ
チューブの終端でPinPortにアクセスする際に使用するコネクタです。テザー接続の必要の無いアプリケーションや、PinPortの密閉されたセプタム構造が有益な場合にご使用下さい。
チューブとの接続は、22Gaまたは25Gaよりご選択頂く事ができます。

※接続時、PinPortのセプタムに挿入されるステンレスチューブのサイズは25Gaです。

コネクタ長さ:12mm
型式 名称
PNP3MC/22 PinPortコネクタ/オス/22Ga/滅菌済/1個
PNP3MC/25 PinPortコネクタ/オス/25Ga/滅菌済/1個
PNP3MC/25-MRI PinPortコネクタ/オス/25Ga/滅菌済/MRI用/1個
※EtO滅菌個包装されています。ご注文は5個以上でお願い致します。
