カニューラシーベル・シーベルマウント

マウスラットイヌ

カニューラシーベル・シーベルマウント

テザリングによる連続投与・採血の必需品!

シーベルは、動物の慢性実験の際、体外に露出したカテーテルが、動物の動きによりねじれることを防ぐためのツールです。シーベルは動物の動きに合わせて回転します。

インステック社製のシーベルは40年以上に渡り、お客様に採用されてきた実績があり、何万ものインフュージョン実験で利用され、最も優れたシーベルとしての評価を得ています。

繰り返し利用が可能なステンレス製タイプと、ディスポーザブルのプラスチック製タイプがございます。

※お断り:本製品は動物実験用です。人・動物の診断あるいは治療等の
               臨床用途に使用することはできません。

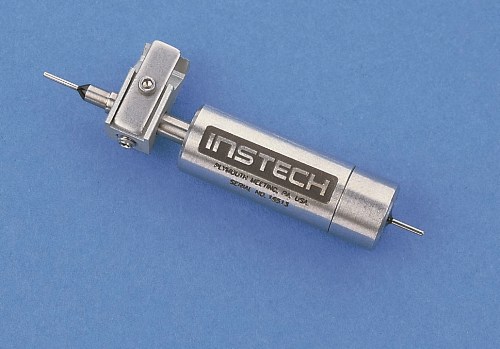

シングルチャネルステンレスシーベル

オートクレーブ滅菌が可能で、数百回、繰り返しお使い頂くことが出来ます。
標準サイズは、通常、マウス・ラットに用いられますが、モルモットやウサギでの使用も可能です。

中大動物用シーベルマウント(SR750)と共にご利用頂くことで、イヌ・サル等の動物種でも利用可能です。

シーベルには、テザークランプが付属しており、インステック社のスプリングテザーとの接続が可能です。

型式 375/25 375/22 375/20
対象動物 マウス ラット ラット ・大動物
ゲージサイズ 25Ga 22Ga 20Ga
経路チャネル数 シングル
内径 0.25mm 0.41mm 0.58mm
デッドボリューム 3μl 8μl 16μl
経路素材 ステンレススチール・テフロン
摩擦トルク (Frictional Torque) 0.020 oz-in 0.030 oz-in 0.040 oz-in
互換チューブ BCOEX-T25, 2Fr BCOEX-T22, 3Fr PE90, 3.5 Fr
オートクレーブ滅菌可否 可能
本体サイズ 9.53(D) x 57(L) mm
重量 15g
  • ステンレス製シーベルは、コカインまたは他の麻薬を含む溶液の投与には適しておりません。
    プラスチック製のタイプをご利用ください。
  • 最大16Gaサイズに対応するようカスタマイズが可能です。

ページの先頭に戻る

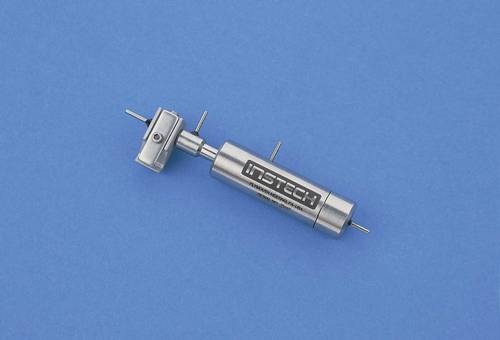

デュアルチャネルステンレスシーベル

オートクレーブ滅菌が可能で、数百回、繰り返しお使い頂くことが出来ます。
薬液投与と採血を同時に、もしくは独立した2つのラインで薬液投与を行うことが可能です。

デュアルチャネルシーベルは特にサイドチャネルが壊れやすいため、取り扱いには注意が必要ですが、適切に使用いただくことで、数年の耐久性がございます。

  • 375/D/22QEは、センターチャネルが石英ラインの構造です。
    ラットのマイクロダイアリシスに適しております。長年に渡り、業界標準となってきたモデルです。
  • 375/D/22QMは、センターチャネル・サイドチャネル共に、石英ラインの構造です。
    非常に小さなトルクで回転するように設計されており、マウスのマイクロダイアリシスに最適なモデルです。
    デッドボリュームが少なく、神経伝達物質の酸化を最小限に抑えます。
  • 375/D/22LTは、マウスの薬液投与と採血に適しており、石英ガラスではなくステンレスを使用しているため、
    耐久性に優れております。外径は22Ga、内径は25Gaでデッドボリュームが少なくなっています。

型式 375/D/22 375/D/20 375/D/22LT 375/D/22QE 375/D/22QM
対象動物 ラット ラット・大動物 マウス ラット ラット・マウス
ゲージサイズ 22Ga 20Ga 22Ga
経路チャネル数 デュアル
センターチャネル
内径 0.41mm 0.58mm 0.25mm 0.15mm 0.15mm
デッドボリューム 8μl 18μl 2μl 1.4μl 1.8μl
経路素材 ステンレススチール・テフロン 石英ガラス・テフロン
サイドチャネル
内径 0.41mm 0.58mm 0.41mm 0.41mm 0.15mm
デッドボリューム 18μl 4μl 18μl 3μl
経路素材 ステンレススチール・テフロン 石英ガラス、テフロン、ポリスルホン、ポリイミド
摩擦トルク (Frictional Torque) 0.225
oz-in
0.275
oz-in
0.030 oz-in 0.225 oz-in 0.030 oz-in
互換チューブ BCOEX-T22 PE90 BCOEX-T22, 3Fr BFEP-T22Q BFEP-T22Q
オートクレーブ滅菌可否 可能 不可 可能 不可
本体サイズ 9.53(D) x 60(L) mm
重量 18g 15g 18g 15g
  • ステンレス製シーベルは、コカインまたは他の麻薬を含む溶液の投与には適しておりません。
    プラスチック製のタイプをご利用ください。

ページの先頭に戻る

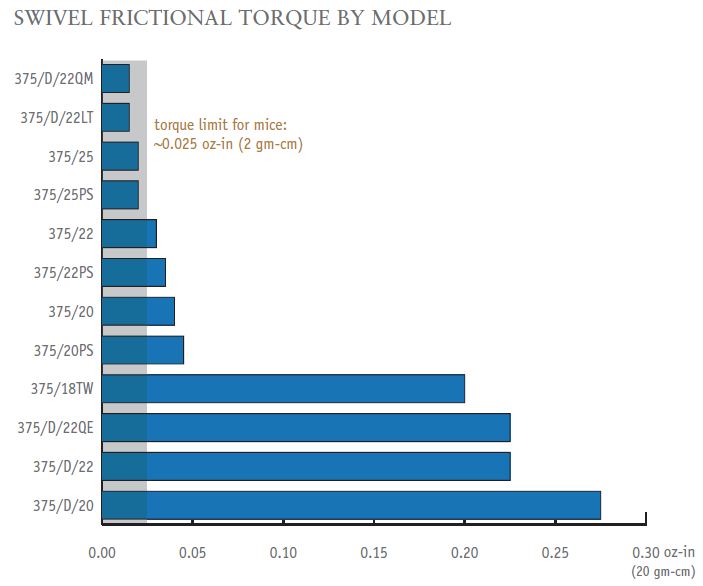

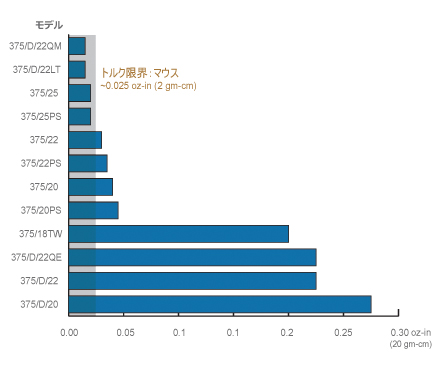

ステンレスシーベル 摩擦トルク

ページの先頭に戻る

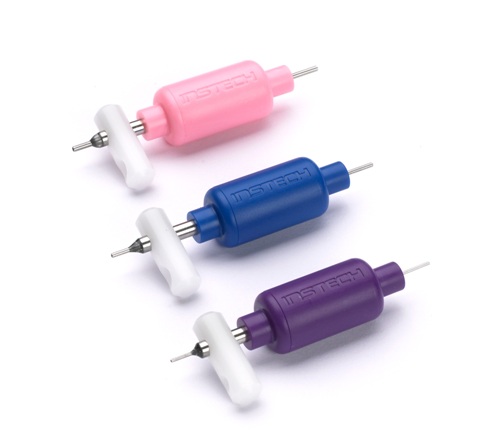

プラスチックシーベル


コンタミネーション防止のため流路を常に取り替えたい方、洗浄の手間を省きたい場合に適したディスポーザブルのプラスチック製シーベルです。

本体(筐体)はプラスチック製ですが、内部のテフロンシール・シールカップ・スプリング構造は、ステンレスシーベルと同じで、品質に変わりはありません。
個別EtO滅菌パックに入った状態でお届けします。

  • 付属するクランプのサイズがそれぞれ異なりますので、
    下表にて適合するテザー・ハーネスをご確認ください。
ルアー埋込タイプ(PLS)

型式 375/25PS 375/22PS 375/20PS
対象動物 マウス ラット ラット・大動物
ゲージサイズ 25Ga 22Ga 20Ga
経路チャネル数 シングル
センターch 内径 0.25mm 0.41mm 0.58mm
デッドボリューム 2.5μl 6μl 12μl
センターch 経路素材 ステンレススチール・テフロン
摩擦トルク (Frictional Torque) 0.020oz-in 0.035oz-in 0.045oz-in
互換チューブ PUFC-C20-10, BCOEX-T25
BCOEX-T22, 3Frカテ
PE90
適合テザー・ハーネス CIH62, LW62 CIH95, LW95/DC95, VAH95T
オートクレイブ滅菌 不可
本体サイズ 9.53(D)×46(L)mm
重量 2.2g 2.3g
本体色 パープル ブルー ピンク

  • プラスチック製タイプシーベルは、5個セットでの販売とさせて頂いています。
  • ルアー埋込タイプでのご提供も可能です。(22・20Ga)
    上記記載の型式末尾を「PS」から「PLS」にご変更の上、ご注文下さい。
  • 調節可能な金属製のクランプが付いたタイプでのご提供も可能です。(25Ga)
    上表記載の型式末尾を「PS」から「PSC」にご変更の上、ご注文下さい。

ページの先頭に戻る

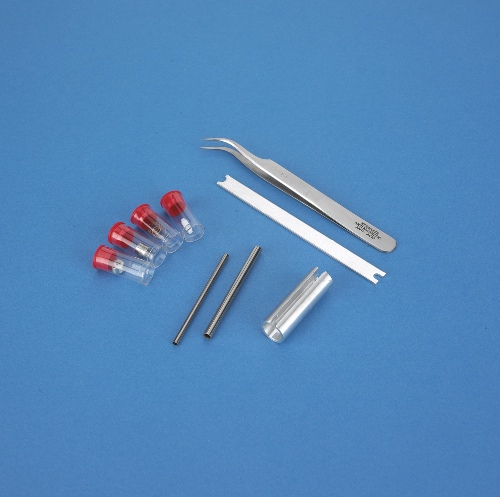

ステンレスシーベル用交換パーツ・修理キット

ステンレス製のシーベルは、交換用パーツや修理キットが用意されています。
型式 名称

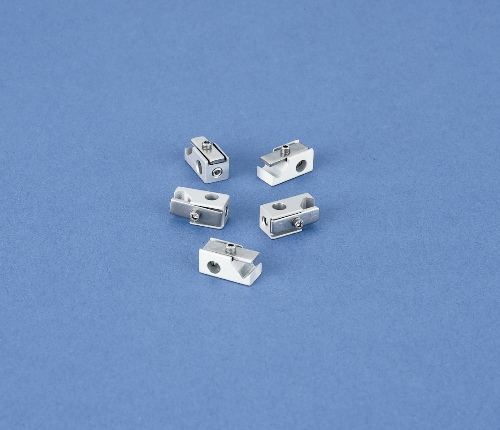

CLAMP 標準クランプ(5個入)
MCLAMP MINFテザー用クランプ(5個入)
375R/BR シングル又はデュアルシーベル交換用ベアリング
375R/CSxx センターチャネル修理用シール(5個入)
375R/D/SSxx サイドチャネル修理用シール(5個入)
375R/D/TK デュアルシーベル修理用ツールキット(部品なし)
375R/xx シングルシーベル用修理キット(5セット分部品付)
375R/D/xx デュアルシーベル用修理キット(1セット分部品付)
  • 型式の最後にxxが付いているものには、シーベルのGaサイズをご指定ください。
修理キットの構成内容 (49.4kb)

ページの先頭に戻る

マルチアクシスレバーアーム

動物の俊敏な動きに合わせて、平衡レバーアームが水平にも垂直にも動き、
バランスを取ることで、テザーが弛みません。

インステック社製クリアアニマルコンテナケージを含む、様々なケージの上部・側面に
取り付けることが可能です。
型式 名称
MCLA マルチアクシスレバーアーム(ラット用15cm)
SMCLA マルチアクシスレバーアーム(マウス用9cm)
SMCLA/META マルチアクシスレバーアーム(代謝ケージ用)
※標準的なケージへの装着も可能です。

ページの先頭に戻る

シングルアクシスレバーアーム

一般的な四角いケージを用いる、ラットインフュージョン用のシーベルマウントアームです。アームは垂直方向に動き、ラットがケージ内の隅々まで動くのに十分な距離を維持します。シーベルとテザーの重さの平衡を取るための錘(おもり)が付いています。

型式 名称
CM375BP プラスチックシーベル用シングルアクシスレバーアーム
CM375BS ステンレスシーベル用シングルアクシスレバーアーム
  • マウスまたはマイクロダイアリシスでのご利用には、マルチアクシスタイプのシーベルマウントをご利用下さい。

ページの先頭に戻る

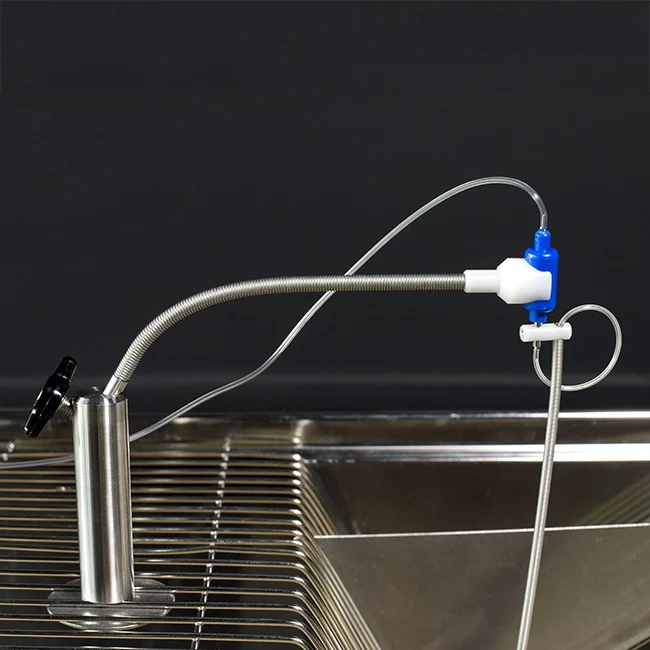

スプリングアーム・スナップインシーベルマウント

一般的な四角いケージを用いる、ラットインフュージョン用のシーベルマウントアームです。アームに、柔軟性のあるスプリングを採用し、動物の動きによる弛みを回避します。

また、375シリーズのプラスチックシーベルを片手でワンタッチ装着・取り外すことができます。テザーを付けたまま動物をケージ内に出し入れするため、スロットのあるケージ蓋を使用すると便利です。

ケージラック用にカスタマイズしたアームを作成することも可能です(右上写真クリックで表示されるポップアップ画面の下段にイメージ写真がございます)。ご相談下さい。

型式 名称
CM375KRP スプリングタイプ・シーベルマウント(ラット/プラスチックシーベル用)

ページの先頭に戻る

アイソレータケージマウント

ヌードマウスやトランスジェニックマウス用のマイクロ・アイソレータ・ケージに取り付けることが可能なモデルです。

組立ては非常に簡単で、ワイヤートップ(蓋部分)を取り外し、シーベルマウントを取り付けるのみです。

フィーダーとウォーターボトルも別売りしております。

型式 名称
CMMI/65 マウス用アイソレータ―ケージマウント
CM/W50 ウォーターボトル(STANK用) 50ml

CM/W50

ページの先頭に戻る

代謝ケージ用シーベルマウント

標準的なTechniplast社代謝ケージ (型番:3700M024:18cmの開口部に適合) に取り付け可能なシーベルマウントです。

動物へのアクセスを容易にするスロット付きのタイプ(METAMOUNT/SL)や、
Lab Products社製ケージ用(METAMOUNTLP/SL)もご提供可能です。

RMCクランプを利用し、垂直の支柱部分にP720ペリスタルポンプを取り付けることも可能です。

型式 名称
METAMOUNT シーベルマウント/Techniplast代謝ケージ/3700M024用
METAMOUNT/SL シーベルマウント/Techniplast代謝C/3700M024用/スロットリッド
METAMOUNTLP/SL シーベルマウント/Lab Products/代謝C/スロットリッド

ページの先頭に戻る

中大動物用シーベルマウント

非常に耐久性の高いシーベルホルダーで、ケージ上部にボルト留めし、取り付けます。インステック社製のシングル・デュアルチャネルシーベルと共に、イヌやヒト以外の霊長類、その他大動物での利用が可能です。ベアリング(軸受)により、シーベルやカテーテルを保護しながら、動物からケージへと力を移動させます。

標準的な大動物用ジャケットテザー(内径 12.7mm)に直接接続することが可能です。クリーニングも容易で、シーベルとステンレススチールの棒を外し、残りの部品をケージと共に洗浄機に入れることが出来ます。

型式 名称
SR750 中大動物用シーベルマウント

ページの先頭に戻る

クリアアニマルコンテナ

インステック社のクリアアニマルコンテナは、一般的なケージにあるような角がなく、
テザー接続した動物を入れた場合にも、もつれる心配がありません。
長期実験用に、専用の外付け可能なFeeder/Waterボトルも、別途用意されています。
シーベルマウントには、垂直・水平両方向に動くMCLA/SMCLAが利用可能です。

コンテナのサイズはUSDA規則・NRCガイドラインで言及されている、1匹の小動物(マウス・ラット)の収容のための
サイズよりも大きく設計されています。
(Guide for the Care and Use of Laboratory Animals - National Academy Press 1996参照)

STANK(マウス用)
高さ 22cm(8.5インチ)
底面直径(内径) 14cm
底面面積(内径) 150㎠
MTANK(ラット用)
高さ 38cm(15インチ)
底面直径(内径) 27cm
底面面積(内径) 570㎠
型式 名称
MTANK クリアアニマルコンテナ(15インチ高)
MTANK/F クリアアニマルコンテナ(15インチ高  MFEEDER用)
MTANK/W クリアアニマルコンテナ(15インチ高  MWATER用)
MTANK/WF クリアアニマルコンテナ(15インチ高/WF)
MTOP スロットカバー(MTANK用)
MWATER ウォーターボトル(MTANK用)
MFEEDER フィーダー(MTANK/STANK共用)
STANK クリアアニマルコンテナ(8.5インチ高)
STANK/F クリアアニマルコンテナ(8.5インチ高 MFEEDER用)
STANK/W クリアアニマルコンテナ(8.5インチ高 MWATER用)
STANK/WF クリアアニマルコンテナ(8.5インチ高/WF)
STOP スロットカバー(STANK用)
CM/W50 ウォーターボトル(STANK用)
CM/T143 スロット付きステンレススチールトップ
 (標準ケージ(約27cm x 50 cm)用)
  • Feeder-Waterボトルを共に利用する場合は、型式の末尾に「/F」「/W」または「/WF」をお付け下さい。

ページの先頭に戻る
