がん研究におけるイメージング：腫瘍識別・ステージング、腫瘍成長・退行(容積定量)、治療応答、転移

M3は、生体内軟組織の特徴付け・形態学的なイメージングに適した様式です。 生体内における疾患の発現から進行、治療の効果性を評価するため、無侵襲・経時的かつ迅速に表現型を画像化することができます。

ページの先頭に戻る

皮下子宮頸部腫瘍 (細胞株 : ヒト ME180 頸がん細胞 )

ヒト ME180 頸がん細胞の植込みから7週間後に撮像を実施しました。

[撮像パラメータ] T2 強調: 高速スピンエコー FSE、TE/TR=52.7/3500、 FOV=50x28mm、Matrix=256x144、NEX=8、ETL=16、 分解能：195um、取得時間：5分08秒 T1 強調:スピンエコーSE 、TE/TR=12/500、 FOV=50x28mm、Matrix=256x144、NEX=4, 分解能：195um、取得時間：5分12秒

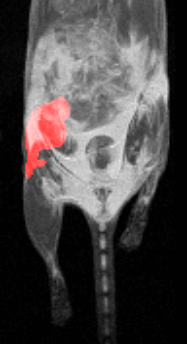

●T2強調画像： 後肢筋からの腫瘍境界線を鮮明に定義可能です。その為、T2強調画像を用いることによって、腫瘍容積を簡便に定量することができます。(腫瘍容積 = 156mm3) ●T1強調画像： 周辺構造の詳細な解剖学的画像を得ることが可能です。

Model Courtesy of Dr. Javed Mahmood, PhD., Radiation Medicine Program, Princess Margaret Cancer Center, UHN

ページの先頭に戻る

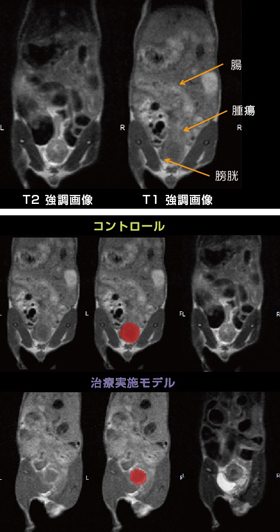

同所性患者由来子宮頸部腫瘍

コントロール・治療実施モデル 両動物の撮像を行い、腫瘍容積を比較。

同所性移植された患者由来の子宮頸部癌、雌NOD/SCIDマウス1mm^3のヒト腫瘍を外科的に移植。 移植から5.5週間後に撮像を実施。 ●T2強調画像：後肢筋からの腫瘍境界線を鮮明に定義可能です。 ●T1強調画像：周辺構造の詳細な解剖学的画像を得ることが可能です。 [撮像パラメータ]※頁上部・下部いずれの画像も撮像パラメータは同じです。 T2 強調: 高速スピンエコー FSE、TE/TR=52.7/3500、FOV=80x30mm、 Matrix=256x96、NEX=8、ETL=16、分解能：312um、取得時間：4分40秒 T1 強調: スピンエコーSE 、TE/TR=9.8/500、 FOV=80x30mm、 Matrix=256x96、NEX=3, 分解能：312um、取得時間：2分42秒 同所性移植された患者由来の子宮頸部癌、雌NOD/SCIDマウス 1mm^3のヒト腫瘍を外科的に移植。 移植から5.5週後に撮像を実施。 ※治療実施モデル：化学療法薬 - 腫瘍成長を抑制する、リポソーム型シスプラチン(lipoplatin)治療を実施しています。 コントロール　(n=4) = 179±46mm3・治療実施モデル(n=3) = 93±9mm3

Model Courtesy of Drs. Naz Chaudary, Richard Hill & Shawn Stapleton, Princess Margaret Cancer Center

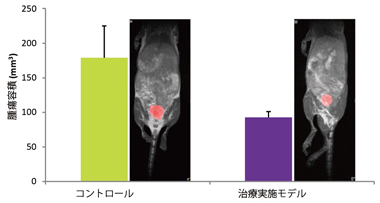

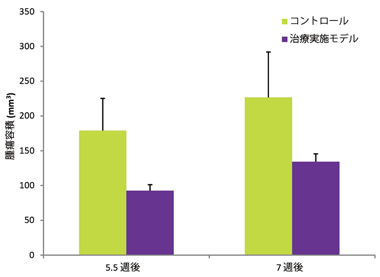

腫瘍容積 コントロール （n=4） 治療実施モデル （n＝3） 5.5週後 179+/-46mm3 93+/-8.5mm3 7週後 227+/-64mm3 134+/-11mm3 上記(中段画像・グラフ)モデルを経時的に観察する為、5.5週後の後、7週後にも撮像を実施し、経時的に比較

ページの先頭に戻る

皮下肺腫瘍 (細胞株 : ヒト A549 肺の腺癌細胞)

細胞株：ヒト A549 肺の腺癌細胞(100万個)を、右側腹部に直接皮下注入。
腫瘍の植込みから10日後・23日後に撮像を実施しました。
腫瘍は、移植後10日目から23日目まで有意に成長しています。23日目には、腫瘍の内部構造が視覚化されています。

[撮像パラメータ] T2 強調:高速スピンエコー FSE、TE/TR=52.7/3500、FOV=80x30mm、Matrix=256x96、 NEX=8、 ETL=16、 分解能： 312um、 取得時間： 4分40秒

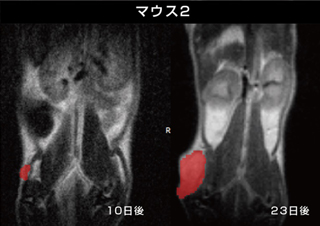

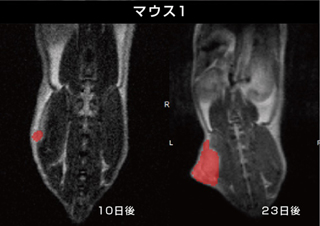

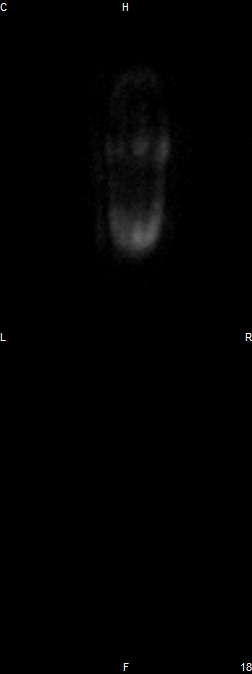

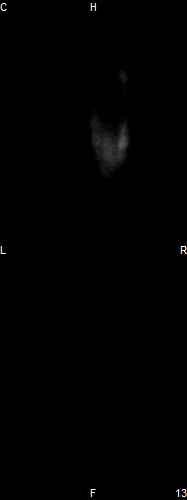

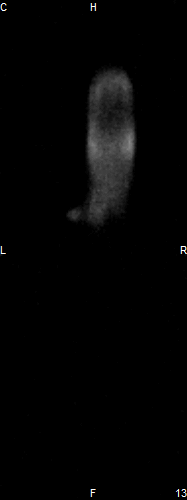

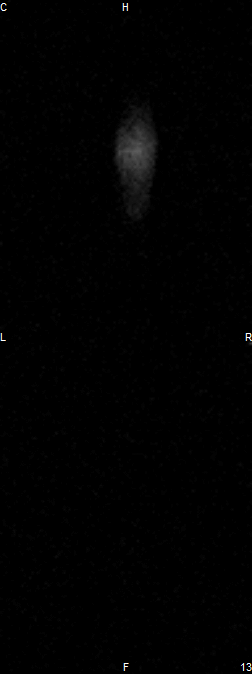

腫瘍容積	10日後	23日後
マウス1	4.9mm3	248mm3
マウス2	10mm3	106mm3

Model Courtesy of Dr. Javed Mahmood, PhD., Radiation Medicine Program, Princess Margaret Cancer Center, UHN

ページの先頭に戻る

同所性肺腫瘍 (細胞株：ヒト A549 肺の腺癌)

腫瘍細胞の移植から10日後

細胞株 – ヒト A549 肺の腺癌 右肺に腫瘍細胞を直接注入。 腫瘍の植込みから10日後・23日後に撮像を実施しました。 腫瘍細胞の移植から10日後に、視認可能な小さな腫瘍が観察されました(14.5mm3)。 腫瘍細胞の移植から23日目までに腫瘍は成長し (76.5mm3)、肺の構造が変化。 更に、肺または胸腔内に、液体が蓄積していることが推測されました。 [撮像パラメータ] ※いずれの画像も撮像パラメータは同じです。 T2 強調: 高速スピンエコー FSE、TE/TR=51.1/3400、FOV=40x40mm、 Matrix=128x128、NEX=10、ETL=16、分解能：312um、取得時間：5分40秒

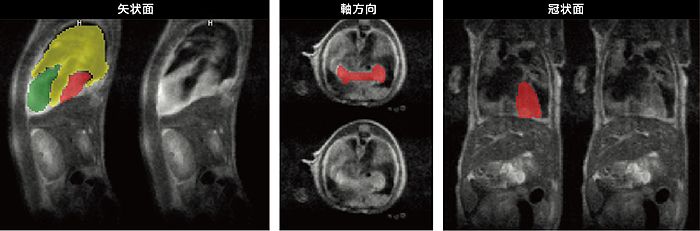

腫瘍細胞の移植から23日後 腫瘍の植込みから23日目：肺の中の大きな腫瘍を、全方向から視覚化(赤色)。 更に、心臓、通常の肺(黄色)と疑いのある液体の領域(緑色)を識別・セグメント化。 Model Courtesy of Dr. Javed Mahmood, PhD., Radiation Medicine Program, Princess Margaret Cancer Center, UHN

ページの先頭に戻る

皮下頭頸部腫瘍 (細胞株：ヒト74B舌癌 細胞)

嚢胞および葉状腫瘍のような内部構造を、容易に識別することが可能です。
T2強調画像を用いることにより、腫瘍容積を簡便に定量することができ、同一動物を用い、無侵襲での経時的な腫瘍成長の長期観察を行うことも可能です。

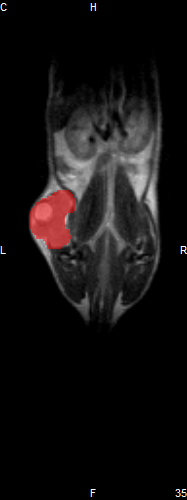

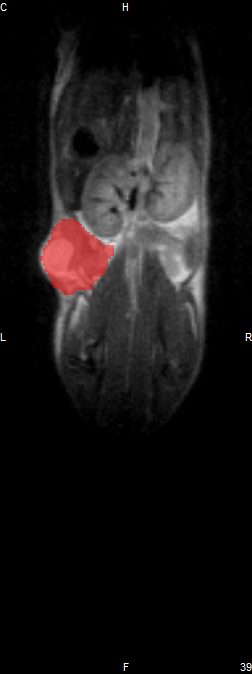

●T2強調画像： 後肢筋からの腫瘍境界線を鮮明に定義可能です。その為、T2強調画像を用いることによって、腫瘍容積を簡便に定量することができます。(腫瘍容積 = 730mm3) ●T1強調画像： 周辺構造の詳細な解剖学的画像を得ることが可能です。

細胞株：ヒト74B舌癌 細胞(100万個)を、右側腹部に直接皮下注入。 腫瘍の植込みから3週間後に撮像を実施。 ※液体の核はネクローシス(壊死)であると思われます。

[撮像パラメータ] ※頁上部・下部いずれの画像も撮像パラメータは同じです。 T2 強調: 高速スピンエコー FSE、TE/TR=52.7/3500、FOV=80x30mm、Matrix=256x96、NEX=8、ETL=16、 分解能：312um、取得時間：4分40秒 T1 強調:スピンエコーSE 、TE/TR=9.8/500、 FOV=80x30mm、Matrix=256x96、NEX=3, 分解能：312um、取得時間：2分42秒

細胞株：ヒト74B舌癌 細胞(100万個)を、右側腹部に直接 皮下注入。 腫瘍の植込みから2週間後に、放射線治療(15Gy標的放射線)を 実施。放射線治療から4.5週間後に、撮像を実施。 ※液体の核はネクローシス(壊死)であると思われます。 コントロール　(n=2) = 438±35mm3 治療実施モデル(n=3) = 334±60mm3 Model Courtesy of Dr. Javed Mahmood, PhD., Radiation Medicine Program, Princess Margaret Cancer Center, UHN
