M3は、生体内軟組織の特徴付け・形態学的なイメージングに適した様式です。 生体内における疾患の発現から進行、治療の効果性を評価するため、無侵襲・経時的かつ迅速に表現型を画像化することができます。

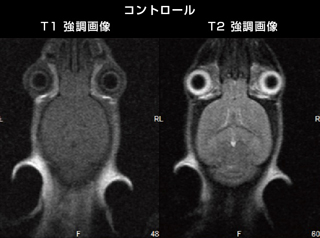

T2 強調画像により、脳内の様々な構造を識別する為に必要なコントラストを得ることができます。

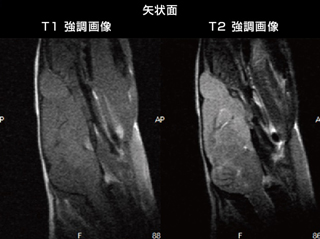

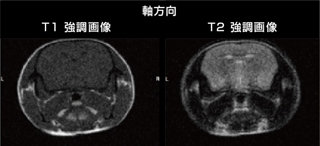

どの向きからも撮像することができます。

[撮像パラメータ] T1 強調: スピンエコーSE、TE/TR=10/300、 FOV=40x20mm、Matrix=256x128、NEX=10、 分解能：156um、取得時間：6分42秒 T2 強調: 高速スピンエコー FSE、TE/TR=73.8/3100、 FOV=40x20mm、Matrix=256x128、NEX=20、ETL=16、 分解能：156um、取得時間：10分

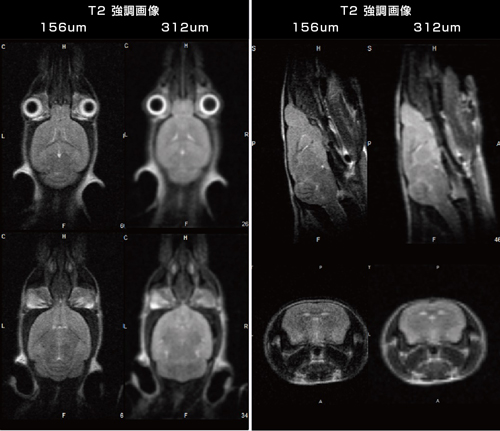

■分解能の比較： (左) 156μm ・ (右) 312μm 画像分解能と取得時間は、トレードオフの関係にありますので、アプリケーションに応じて検討します。 [撮像パラメータ] T2 強調(分解能：156μm): 高速スピンエコー FSE、 TE/TR=73.8/3100、 FOV=40x20mm、Matrix=256x128、 NEX=20、ETL=16、取得時間：10分 T2 強調(分解能：312μm): 高速スピンエコー FSE、 TE/TR=68.1/3000、 FOV=40x20mm、Matrix=96x64、 NEX=20、ETL=16、取得時間： 6分

細胞株 -膠芽腫 細胞株 U-87を右側脳室の上に注入。細胞移植から4日目・15日目に撮像を実施しました。
MRIの撮像画像で見られるように、肉眼的病理所見でも多株腫瘍を示しました。

[撮像パラメータ] T2 強調: 高速スピンエコー FSE、 TE/TR=73.8/3100、FOV=40x20mm、 Matrix=256x128、NEX=20、ETL=16、 分解能：156um、取得時間：10分		細胞移植から4日後
細胞移植から15日後

Model Courtesy of Dr. Zadeh, Ontario Cancer Institute, Toronto General Hospital

細胞移植から4日後、正常な解剖学的構造が視覚化されました。
細胞移植から15日後までに、腫瘍は、右側脳室の上に確認されると共に、脳のさまざまな領域へと広がっています。
また、脳室も肥大しています。(腫瘍全体の容積：20mm³)

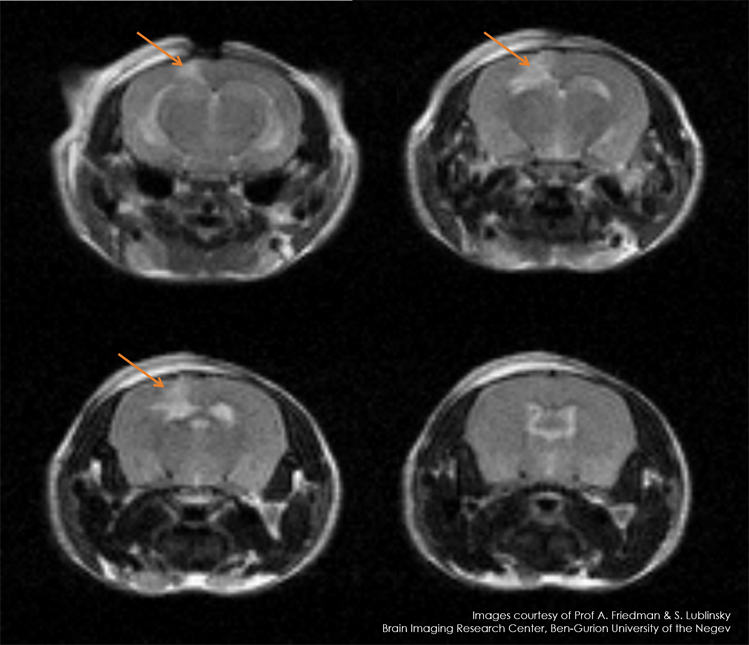

頭蓋骨への打撲によって引き起こされるTBIでは、炎症性病変により、T2強調画像に損傷がはっきりと現れます。

予防措置または治療反応の効果を評価することができます。


T2 weighted: FSE (TE/TR=74/2840, FOV=50, Matrix=256x256, Res. 195µm, Acq. Time 13:46 min:sec)

※Images courtesy of Prof A. Friedman & S. Lublinsky
Brain Imaging Research Center, Ben-Gurion University of the Negev

重度のコリン作動性症状を引き起こすパラオキソン中毒により、てんかんを誘発。
曝露後48時間で皮質に有意な変化が見られました。

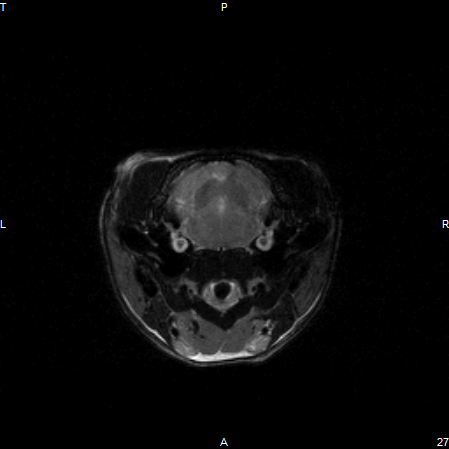

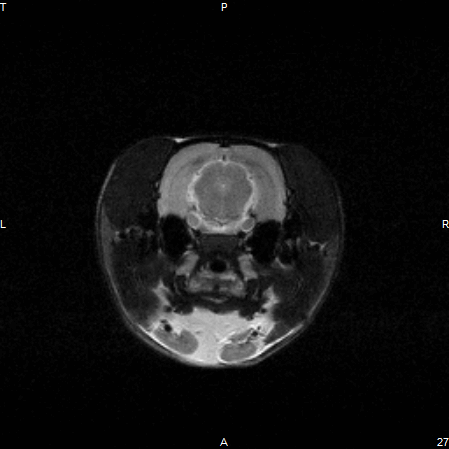

パラオキソン曝露後3時間		パラオキソン曝露後48時間

T2 weighted: FSE (TE/TR=74/3400, FOV=50, Matrix=256x256, Res. 195µm, Acq. Time 16:30 min:sec)

※Images courtesy of Prof A. Friedman & S. Lublinsky
Brain Imaging Research Center, Ben-Gurion University of the Negev

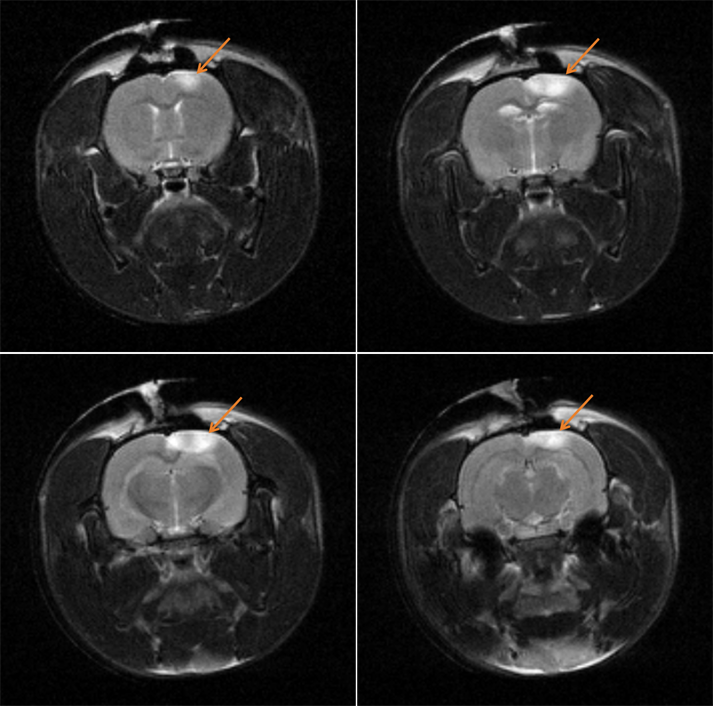

ラット脳の光血栓症により、脳卒中を誘発。
脳卒中病変は、その領域の炎症のためにT2強調画像ではっきりと見えます。



T2 weighted: FSE (TE/TR=74/3030, FOV=50, Matrix=256x256, Res. 195µm, Acq. Time 14:41 min:sec)

※Images courtesy of Prof A. Friedman & S. Lublinsky
Brain Imaging Research Center, Ben-Gurion University of the Negev
