フォトアコースティック・イメージング Vevo® LAZR-X

複合領域・汎用心血管領域神経科学領域腫瘍・がん研究

マウスラットウサギ小動物中大動物

フォトアコースティック・イメージング Vevo ®  LAZR-X

超音波による高い分解能・深度に加え、光イメージングの感度・特異性を同時に得ることが可能

Vevo® LAZR-Xは、小動物用 超音波高解像度イメージングシステム Vevo®シリーズの拡張オプションです。

レーザーによるフォトアコースティックオプション- Vevo®LAZR-Xを活用することにより、超音波だけでは難しかった高い感度・特異性を得ることができます。

フォトアコースティックによる機能的情報は、超音波のB-Mode画像上に統合・オーバーレイ表示できる為、解剖学的位置情報と共に解釈する事が可能です。

特長

Vevo LAZR-Xの特長
  • 生体内深部組織(2-3cm)において、無侵襲・リアルタイムイメージングを実現
  • 680-970nm または1200-2000nm の範囲内で可変
  • マルチ周波数の連続利用が可能
  • 酸素飽和度・総ヘモグロビン量の算出(解剖学的B モード画像との統合表示、0.5Hz)
  • 色素ラベリングによる特定細胞・分子の検出
  • ナノ粒子を用いたコントラストイメージング・様々な受容体/リガンド/抗体/タンパク質/分子を標的としたターゲットイメージング
    金属製の粒子とレーザーの熱による標的治療を視野に入れた研究も実現します。

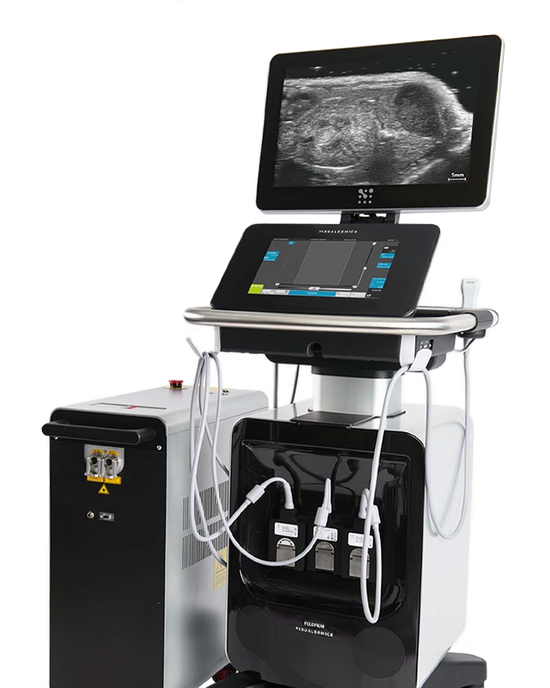

(写真左)Vevo LAZR-X レーザーカート
(写真右)Vevo3100


ページの先頭に戻る

アプリケーション概要

フォトアコースティック様式は、様々な研究分野でご活用いただけます。

  • 2D/3Dでの腫瘍の検出・大きさ計測
  • 血管分布・潅流
  • 腫瘍モデルの特徴付け
  • 治療応答
  • 低酸素
[画像]血管潅流を示す皮下腫瘍の非線形コントラスト画像

  • 2D/3D/4Dでの心機能評価
  • 低酸素・虚血
  • 血行動態
  • 心筋・血管のストレイン解析
  • 心毒性
[画像]マウス心臓(拡張期)の3D画像

  • ナノ粒子・色素・造影剤の特徴付け
  • 薬物送達・薬物動態解析
  • バイオマーカーの微小分布
  • 細胞トラッキング
[画像]マウス後肢フォトアコースティック画像(3D) 酸化ヘモグロビン(赤)・デオキシヘモグロビン(青)・光学的色素(緑)

  • 酸素飽和度・全ヘモグロビン・血流 速度の情報を伴う機能的イメージング
  • 色素・ナノ粒子・その他の試薬を用いた分子イメージング・細胞トラッキング
  • グリオーマ研究、脳卒中評価、イメージガイド・インジェクション
  • 神経解剖学的リファレンス
[画像]脳卒中モデルマウス脳の冠状断画像(脳血流が示されている)

ページの先頭に戻る

アプリケーション事例

※画像をクリックすると拡大図をご覧いただけます。

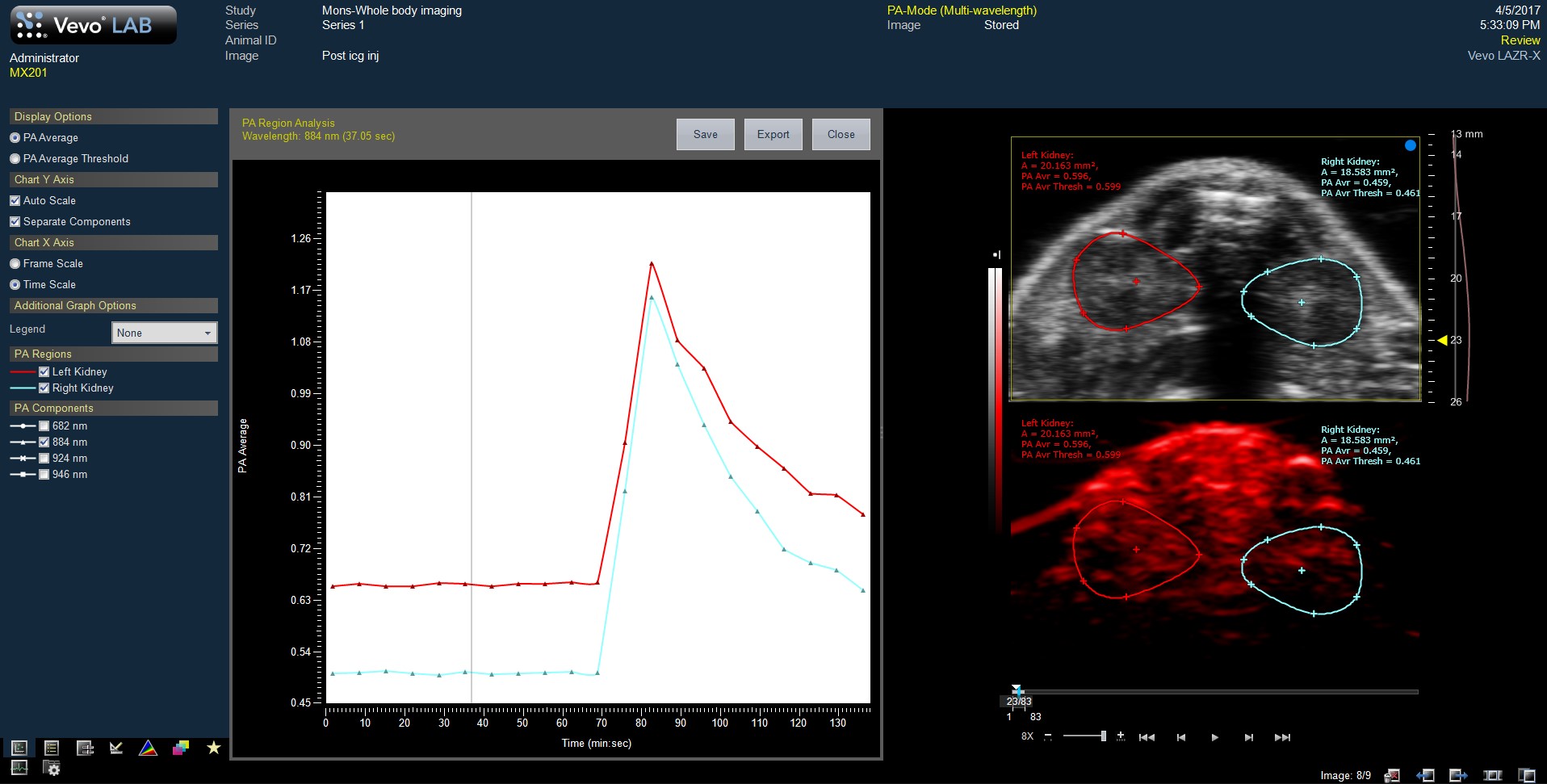

  マウス腎臓におけるICG 灌流

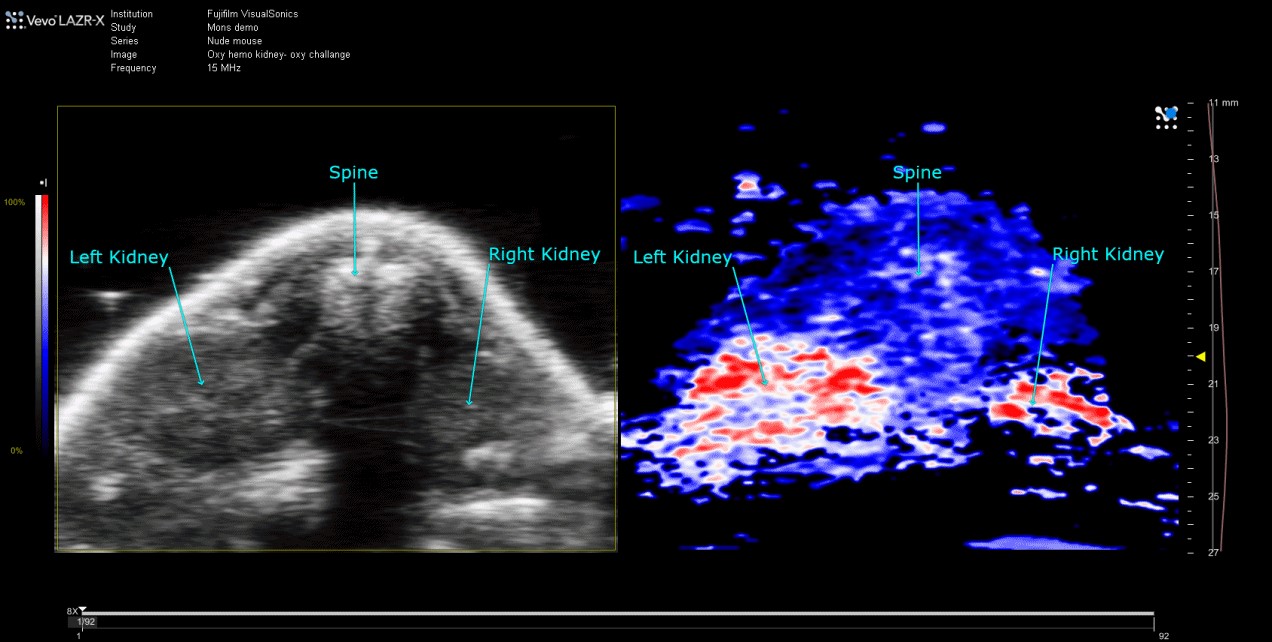

ICG投与前。組織酸素飽和度マッピング

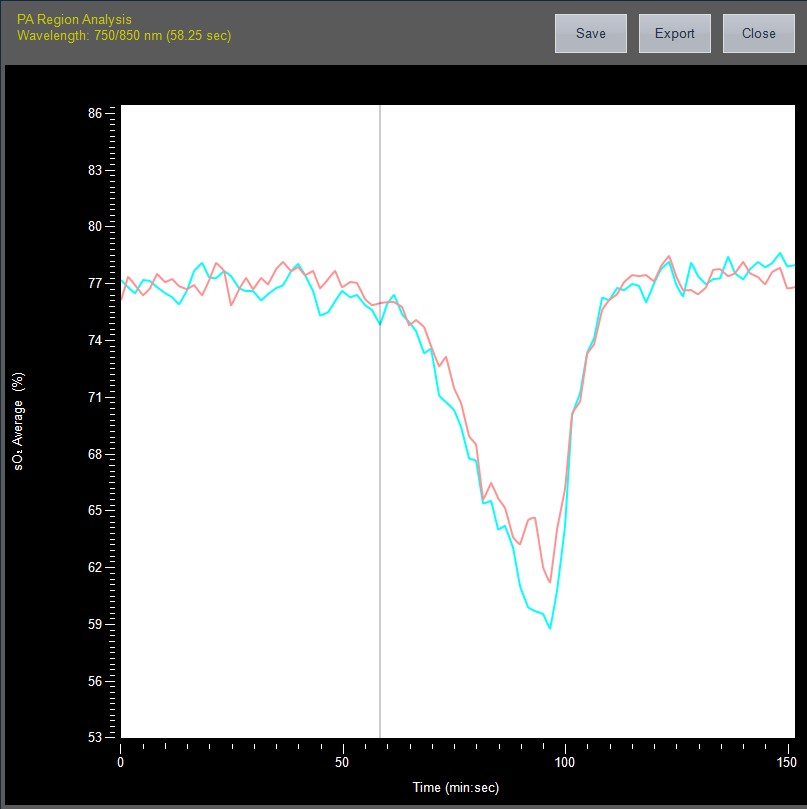

吸入酸素濃度による腎組織酸素飽和度の変化: 21%→5%→21%(青:右腎臓、赤:左腎臓)


ICG灌流 (マルチ波長モード:682/884/924/942nm) ※884nmでICGを検出


  非侵襲的なマウス脳内組織酸素飽和度のマッピング

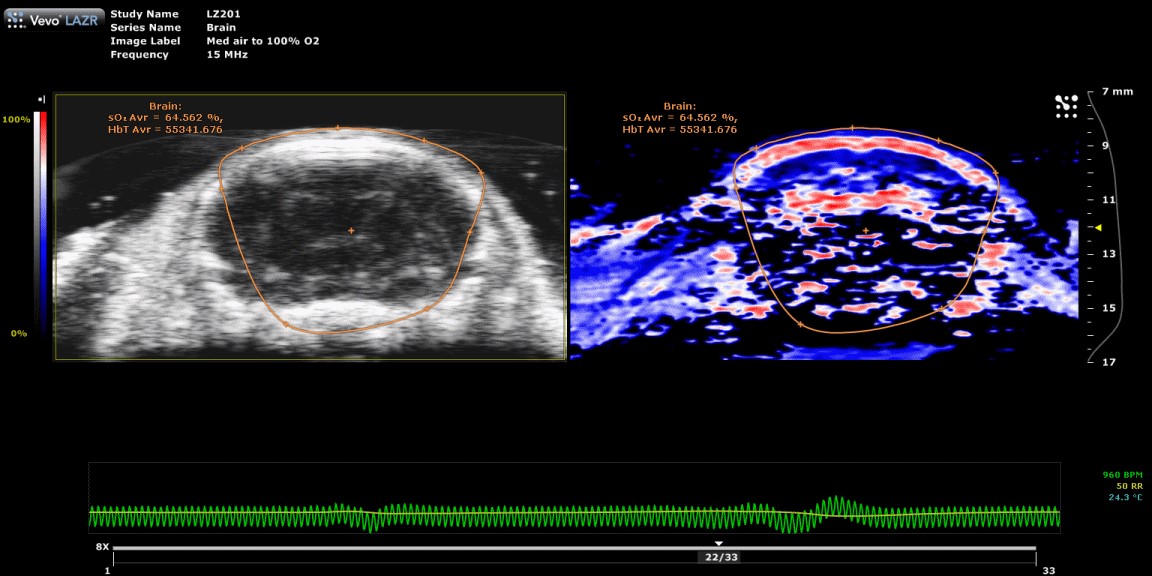

経頭蓋組織酸素飽和度リアルタイム2Dマッピング

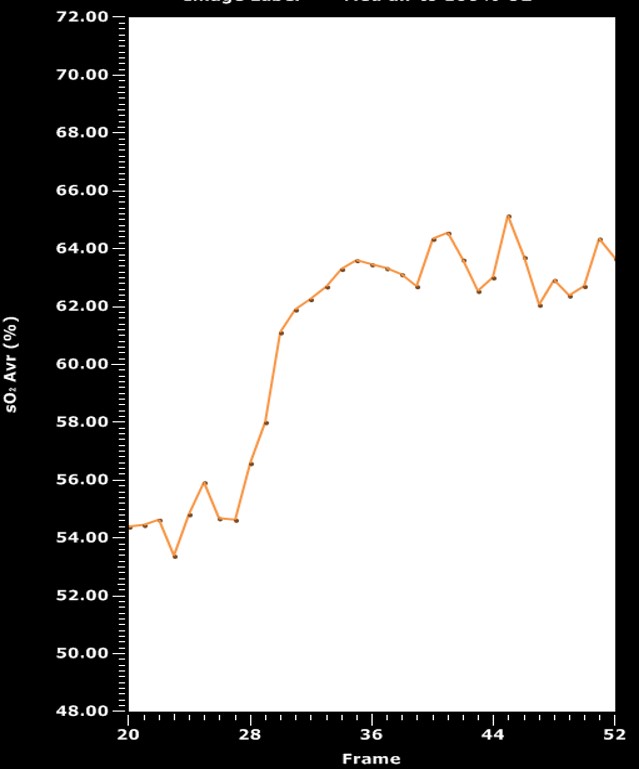

吸入酸素濃度による脳組織酸素飽和度の変化:21%→100%

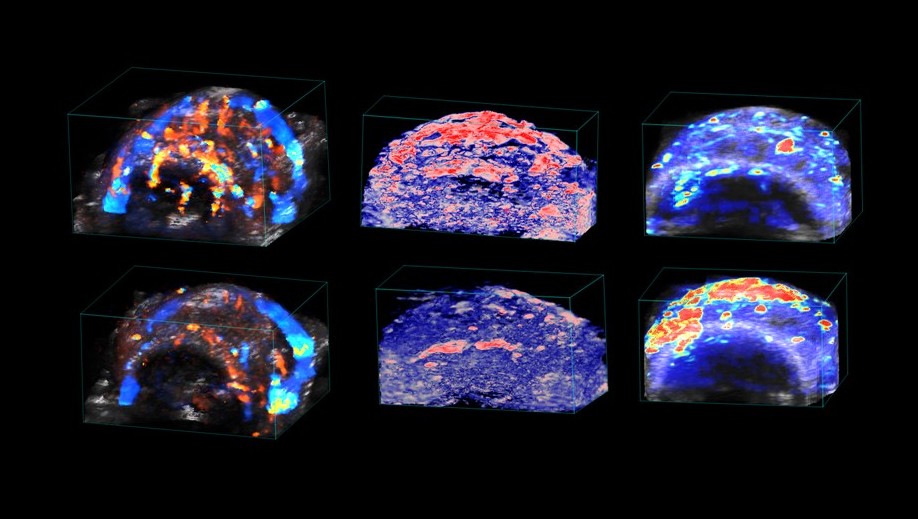

[上段] 正常マウス、[下段] 脳梗塞モデル
[左] カラードップラー3Dイメージ、[中] 組織酸素飽和度3Dマッピング、[右] 総ヘモグロビン量3Dマッピング


ページの先頭に戻る

各種アプリケーション画像・動画

画像をクリックすると、拡大画像または動画をみることができます。 (動画の場合は、別タブでYouTubeサイトが開きます)


同所性乳房腫瘍モデルの酸素飽和度パラメトリックマップ
同所性乳房腫瘍の酸素飽和度パラメータ・マップにおいて、気化麻酔に導入する酸素濃度を100%から5%、そして100%に変化させることで、sO2の変化が異なる領域で観察されます。
尚、腫瘍内部のsO2は、気化麻酔に導入する酸素濃度を変えても目立った変化はなく、血管の機能障害を示しています。

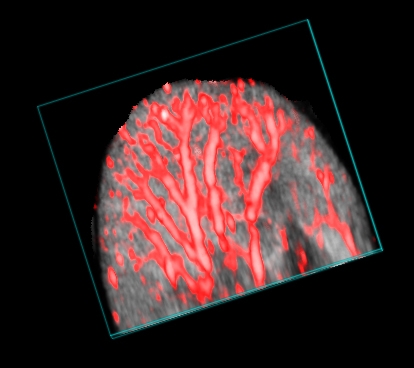

  マウス耳の血管
マウス耳における、超音波画像(グレースケール)とフォトアコースティック画像(赤)の位置合わせされた3Dレンダリングデータ。フォトアコースティックシグナルはヘモグロビンによる光の吸収による。

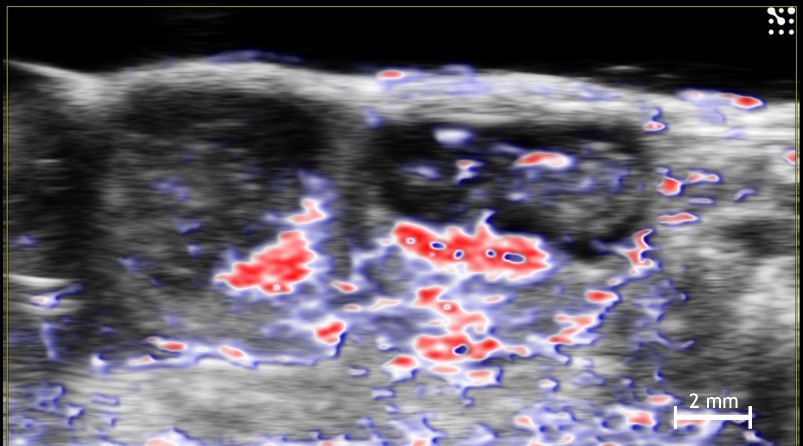

マウス皮下腫瘍コントラスト強調画像
マウス皮下腫瘍への非線形コントラスト強調ボーラス潅流画像

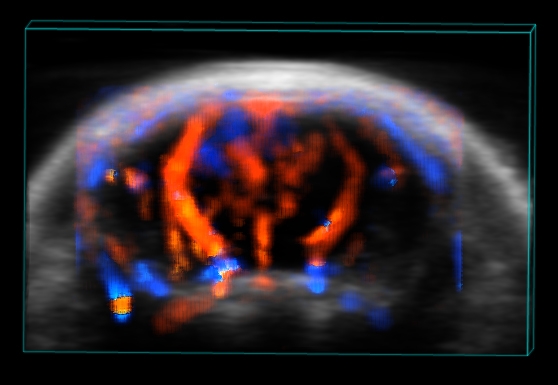

  虚血/低酸素脳卒中モデル
右総頸動脈を結紮中の、マウス脳の超音波画像(グレースケール)とカラードップラー画像(赤および青)の位置合わせされた3Dレンダリング画像冠状断像。赤および青色は、血流速度と方向を示し、右半球での血流障害を明確に示しています。


マウス脳の血液シグナル
マウス脳の血液シグナルを表している3Dレンダリングフォトアコースティック画像

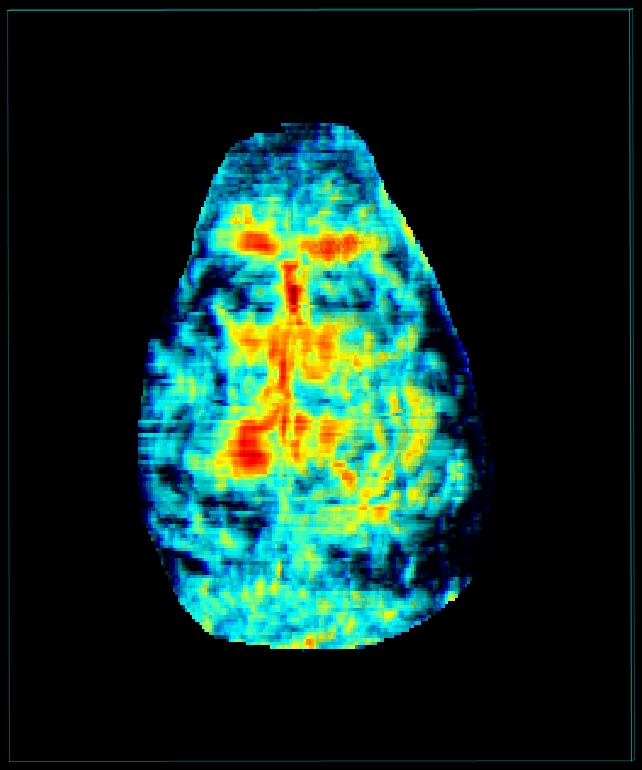

  マウス脳の酸素飽和度マップ
3Dレンダリングされた超音波画像(グレースケール)とフォトアコースティック画像(赤・白・ティール)の位置合わせ画像は、酸素飽和度のパラメトリックマップを表しています。赤色のシグナルはより高いsO2値を示します。

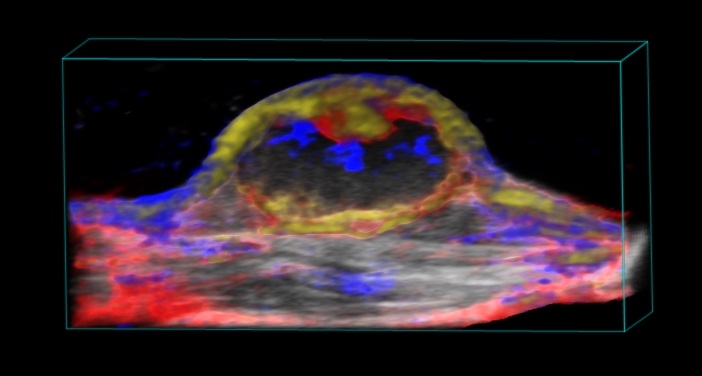

腫瘍内のナノ粒子分布
皮下腫瘍の、3Dレンダリングされた高分解能超音波画像(グレースケール)とスペクトルアンミキシングフォトアコースティック画像(赤・青・金)の位置合わせ画像は、酸素化(赤)および脱酸素化(青)ヘモグロビン・シグナル同様にナノ粒子分布(黄色)を示します。

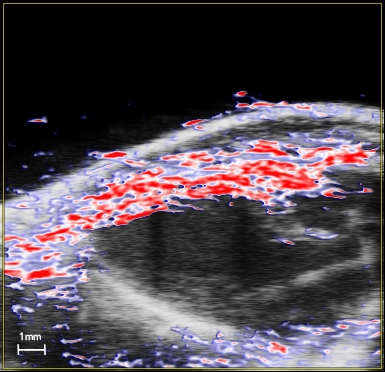

  心筋の酸素飽和度
マウス心臓左室長軸断面の高分解能超音波画像(グレースケール)とフォトアコースティック画像(赤・白・青)。
フォトアコースティック画像は、心筋の酸素飽和度パラメトリックマップです。

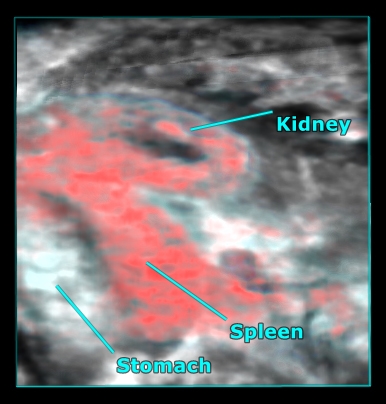

マウス腹部臓器
腎臓と脾臓の酸素飽和度を示す、マウス腹部の高分解能超音波画像(グレースケール)とフォトアコースティック画像(赤)の3Dレンダリング画像

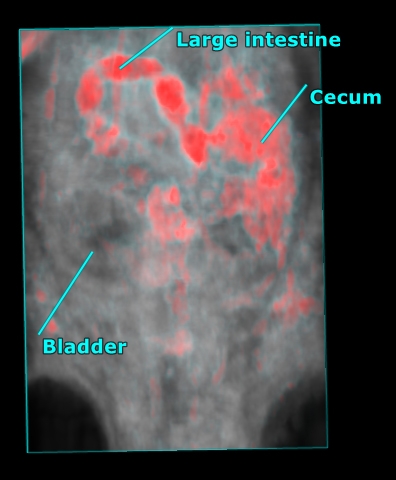

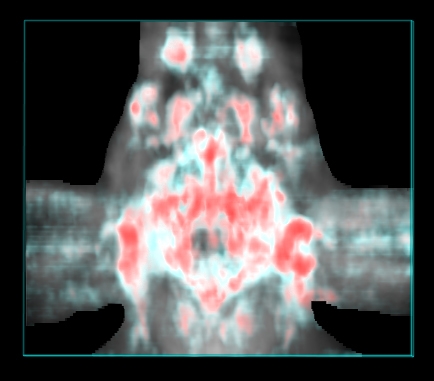

  マウス腹部
マウス腹部全体の、3Dレンダリングされた高分解能超音波画像(グレー)・フォトアコースティック画像(赤)は、超音波によって視覚化された解剖学的構造と、高い光吸収性を有する腸内容物をオーバーレイ表示しています。

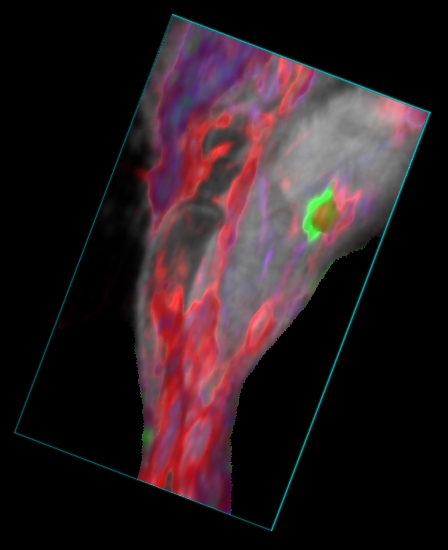

血液とICGを示すマウス後肢
マウス後肢の3Dレンダリングされた高分解能超音波画像(グレースケール)とスペクトルアンミキシングフォトアコースティック画像(赤・青・緑)。
緑色:後肢足底インジェクション後の膝窩リンパ節におけるICG色素、赤色:酸化ヘモグロビン、青色:脱酸素ヘモグロビン

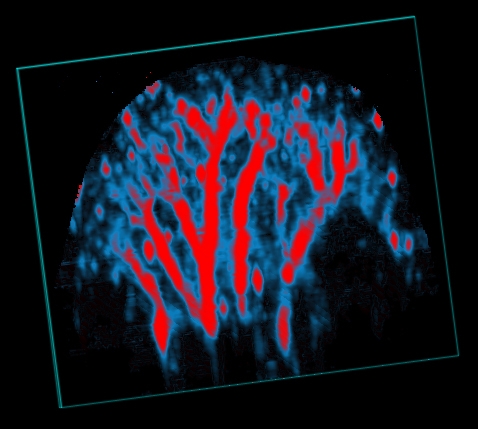

  マウス耳の血管
マウス耳の酸素飽和度フォトアコースティック・パラメトリックマップの3Dレンダリング。 赤いピクセルは、より高いsO2値を示します。

マウス胎盤・胎児 酸素飽和度
Oxy-Hemoフォトアコースティック画像は、妊娠中期マウスの着床部位2箇所における酸素飽和度を示しています。[赤:酸化ヘモグロビン、青:脱酸素ヘモグロビン]



ページの先頭に戻る

Webinar・動画ギャラリー

YouTube : Fujifilm VisualSonics Photoacoustic関連動画一覧 (別タブで開く)

  • April 2018-Functional photoacoustic imaging for assessment of metastatic lymph nodes (36分46秒) -2018/04/26 公開


  • February 2018: Photoacoustic Imaging of Placental oxygenation during Pathological Pregnancy (51分33秒) -2018/03/02公開


  • November 2017 Webinar: Novel Contrast Agents for Photoacoustic Imaging of Cancer (43分16秒) -2017/11/29公開
    Presented by Dr. Martina Capozza a postdoctoral fellow from the University of Torino.


  • September 2017: In vivo biodistribution of contrast agents - whole body photoacoustic imaging (35分22秒) -2017/09/28公開
    Presented by Jonathan Lavaud from Plateforme OPTIMAL, Institute for Advanced Bioscience


  • June 2017: Photoacoustic Molecular Imaging of Breast Cancer using Antibody-Dye Contrast Agents (49分40秒) -2017/06/22公開
    Presented by: Katie Wilson, PhD, Postdoctoral Fellow The Department of Radiology, MIPS Stanford University


  • January 2017 Webinar: Photoacoustic Imaging of Placental Function (57分7秒) -2017/01/29公開
    Presented by Dr. Carolyn Bayer from Tulane University in New Orleans, LA.




  • What is the Vevo LAZR-X (11分22秒)
    -2017/01/30 公開


  • The Photoacoustic Effect (0分27秒)
    -2017/06/22公開


  • Vevo LAZR-X Launch Event - Amsterdam (3分51秒) -2017/06/29公開


  • Vevo for Oncology - A Longitudinal Study Workflow (2分1秒) -2017/09/25公開


  • Vevo LAZR-X for Cancer Biology & Molecular Biology (8分28秒) -2016/11/17公開


  • Vevo LAZR-X for Neurobiology (8分12秒)
    -2016/11/17公開


  • Vevo LAZR-X for Cardio (3分54秒) -2016/11/17公開




ページの先頭に戻る

プローブ

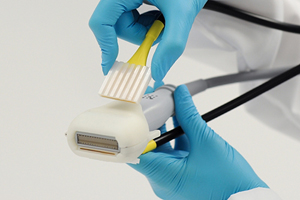

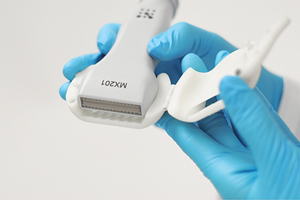

 組み合わせを選択可能なVevo3100用 MXプローブ ・ ファイバージャケット ・ ファイバー

 LAZR-X専用のプローブではなく、標準のVevo3100用のプローブを用い、装着用ジャケットと3種類の幅のファイバーを組み合わせることが可能です。アプリケーションに応じてお手持ちのMXプローブをカスタマイズすることができます。

ファイバー外観
MXプローブモデル ファイバー幅 14mm 24mm 34mm
MX201(10-22MHz)
軸方向分解能:100µm
マウス脳・ラット心臓 ラット腹部深部
ウサギ表在性腫瘍
マウス全身
ブタ皮膚、皮下組織
MX250/205S
(15-30MHz)
軸方向分解能:75µm
マウス腹部深部
同所性ラット腫瘍
ラット腹部 ・ マウス腹部 -
(選択不可)
MX400(20-46MHz)
軸方向分解能:50µm
同所性マウス腫瘍
マウス心臓
-
(選択不可)
-
(選択不可)
MX550D/550S
(25-55MHz)
軸方向分解能:40µm
皮下腫瘍 -
(選択不可)
-
(選択不可)



ページの先頭に戻る

関連品

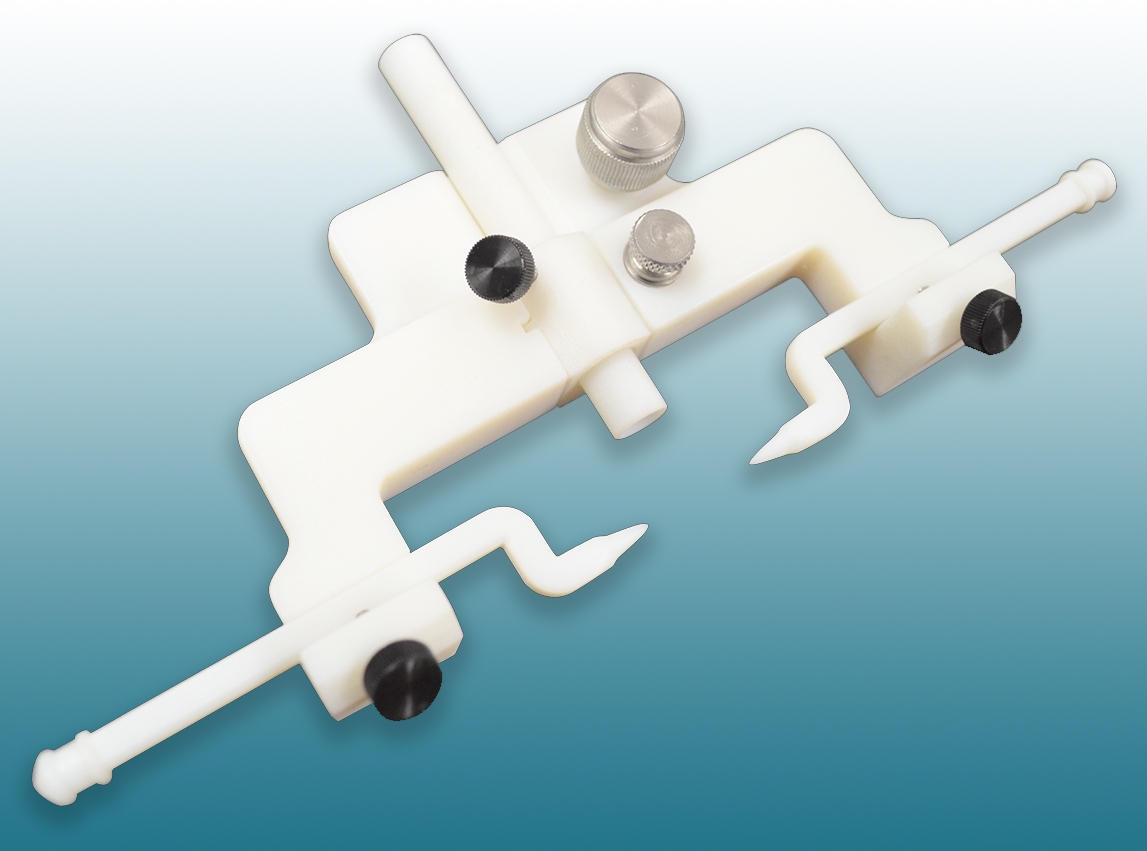

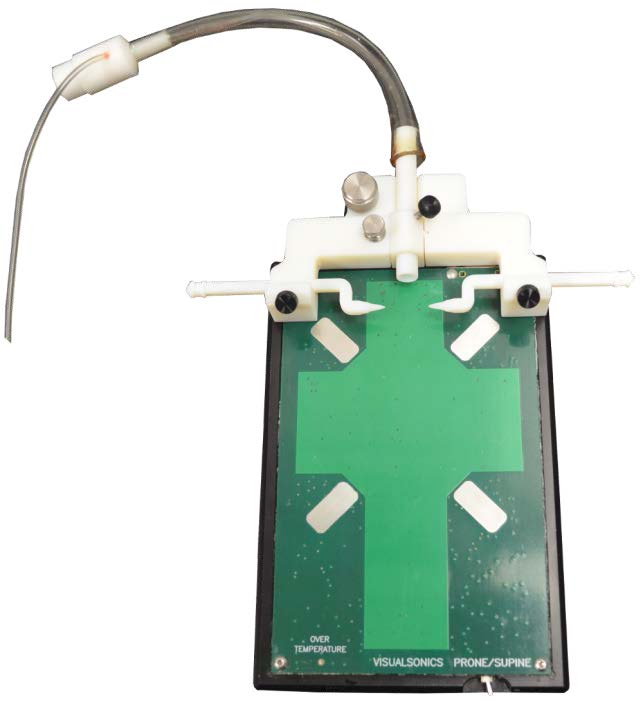

  • VevoBRAIN ステレオタクティックフレーム+ 神経解剖アトラス(マウス用)

    経時的な研究の際に、再現性のある撮像を行えるよう、マウス頭部を安定的にポジショニングするための固定具です。マウス用のイメージングプラットフォームに装着して使用することができます。(麻酔の使用も可。吸入用ノーズコーンの高さ調整可。)

    VevoBRAIN には、ステレオタクティックフレームの他、高解像度超音波のCD-1マウス脳アトラス(VevoLAB で使用)も付属します。

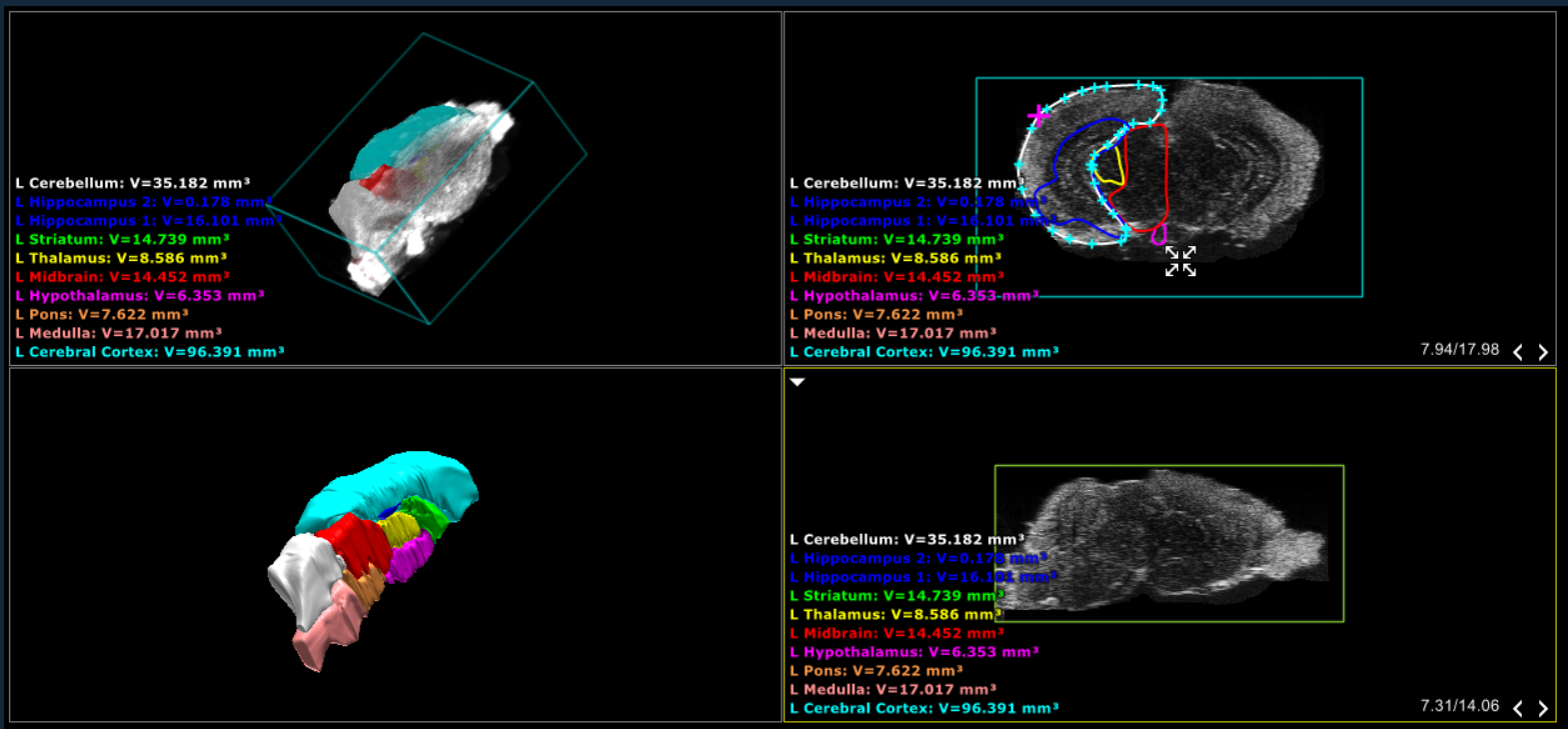

    CD-1マウス脳アトラス(VevoLABで使用)

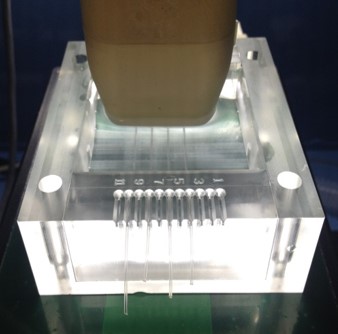

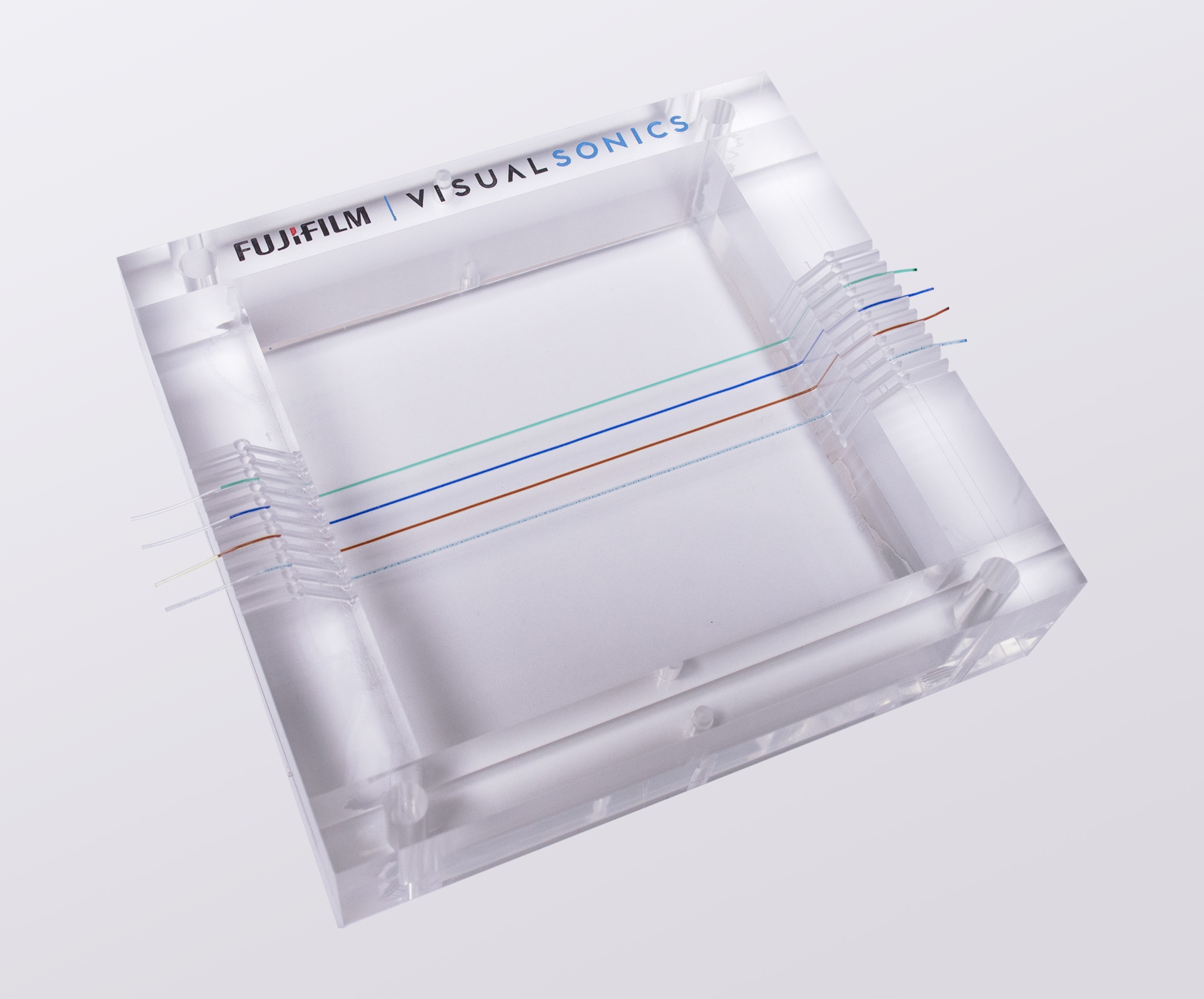

  • Vevo ファントム

    フォトアコースティックやNon-linear Contrast Mode 用造影剤を、in vitro でテストする際に使用します。
    イメージングチャンバにチューブを設置して使用します。チューブは27Ga ニードルに適合します。

    • フォトアコースティック用造影剤の特徴付け
    • フローファントム
    • マイクロバブルやその他の超音波用造影剤の評価
    • 細胞等の生体試料 in vitro イメージング



    ※フォトアコースティック使用時には、Spectro Modeで吸収スペクトルを特徴付けするために最適化されています。


ページの先頭に戻る

仕様

レーザー
   調整可能レーザー種類 フラッシュランプ励起/Qスイッチ Nd:YAGレーザー
第二高調波発生器(SHG)/光パラメトリック発振器(OPO)
レーザー・クラス Class IV
周波数 20Hz(1波長)・4Hz(5波長)
シグナルポート
   チューニング範囲 680-970nm
エネルギー /th> ≥50mJ @ 750nm / ≥36mJ @ 680-970nm
パルス間安定性 ≥ 5% RMS
パルス幅 ≤ 10ns
アイドラーポート
   チューニング範囲 1200 ‒ 2000nm
エネルギー ≥ 10mJ @ 1200nm ‒ 2 000nm
パルス幅 ≤ 10ns
パフォーマンス
   最大フレームレート 20fps
ペネトレーション深度 2-3cm
ダイナミックレンジ 70db
S/N 比 30db +/-10db
データ収集所要時間 全幅3D(10mm)スキャン時:[1波長] 15秒・[5波長] 74秒、
1/4幅3D(10mm)スキャン時:[1波長] 6秒・[5波長] 40秒
コントラスト感度 <100nM(色素・ナノ構造)


電気仕様・動作環境条件
   電気仕様 100V AC (18A) 50/60Hz

※20A専用コンセントが必要です。
※単相200V電源を推奨します。
※Vevo3100本体とは別に電源を取ることを推奨します。
温度 18-28℃(Vevo3100:10-40℃)
相対湿度 15-80%(結露なし)
温度安定性 +/-5℃


Vevo LAZR-X レーザーカート
   寸法 (H)78.5×(W)29.5 ×(D)63.4(ハンドル含む)・56.3(ハンドル含まず)cm
重量 79.4 Kg
LAZRTight

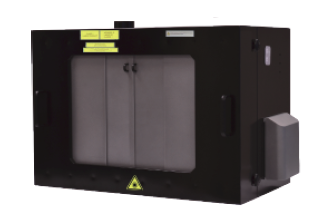

Vevo LAZRTight イメージングボックス

Vevo LAZRTight イメージングボックス
   換気ファン・排気エアフロー 3.25m3/min
換気ファン・排気ノイズ 41.5dB
寸法 (H)67×(W)99×(D)56 cm


ページの先頭に戻る

型式一覧

商品名 型式
VevoL AZR-X フォトアコースティックシステム VS-20054
VevoL AZR-X フォトアコースティックオプション VS-20057
LAZRTight エンクロージャー 53157
PA Nanostepper(マルチ波長/フォトアコースティック用) 50321
Vevo Multiplexer(フォトアコースティック用) 50025
Vevo Spectro(フォトアコースティック用) 50028
VevoBRAIN ステレオタクティックフレーム+ 神経解剖アトラス 52724
Vevo 光学ファイバー(34mm/MX201用) 52928
Vevo 光学ファイバー(24mm/MX201・250用) 52927
Vevo 光学ファイバー(14mm/MX201・250・400・550用) 52926
MX201 Vevo ファイバージャケット 52929
MX250 Vevoファイバージャケット 52930
MX400 Vevo ファイバージャケット 52931
MX550 Vevoファイバージャケット 52932

ページの先頭に戻る

論文

Magnetic resonance and photoacoustic imaging of brain tumor mediated by mesenchymal stem cell labeled with multifunctional nanoparticle introduced via carotid artery injection
Yang Qiao, Joy Gumin, Christopher J MacLellan, Feng Gao, Richard Bouchard, Frederick F Lang, R Jason Stafford, Marites P Melancon
Nanotechnology.2018;
stacks.iop.org


Radiotherapy-Sensitized Tumor Photothermal Ablation Using γ-Polyglutamic Acid Nanogels Loaded with Polypyrrole
Yiwei Zhou, Yong Hu, Wenjie Sun, Shiyi Lu, Chao Cai, Chen Peng, Jing Yu, Rachela Popovtzer, Mingwu Shen, Xiangyang Shi
Biomacromolecules.2018;
pubs.acs.org


Dual-modal photoacoustic and magnetic resonance tracking of tendon stem cells with PLGA/iron oxide microparticles in vitro
Man Lu, Xueqing Cheng, Jingzhen Jiang, Tingting Li, Zhenqi Zhang, Chialing Tsauo, Yin Liu, Zhigang Wang PLOS ONE.2018;
dx.plos.org


A Yolk-Shell Nanoplatform for Gene-Silencing-Enhanced Photolytic Ablation of Cancer
Ranran Guo, Ye Tian, Yueqi Yang, Qin Jiang, Yajun Wang, Wuli Yang
Advanced Functional Materials.2018;
doi.wiley.com


The combined therapeutic effects of iodine 131-labeled multifunctional copper sulfide-loaded microspheres in treating breast cancer
Qiufang Liu, Yuyi Qian, Panli Li, Sihang Zhang, Zerong Wang, Jianjun Liu, Xiaoguang Sun, Michael Fulham, Dagan Feng, Shaoli Song, Wei Lu, Gang Huang
Acta Pharmaceutica Sinica B.2018;
linkinghub.elsevier.com



最新リストは、VisualSonics社Webサイトからご確認いただけます。
