世界初の広周波数範囲(71-1MHz)超⾳波イメージングシステム
Vevo

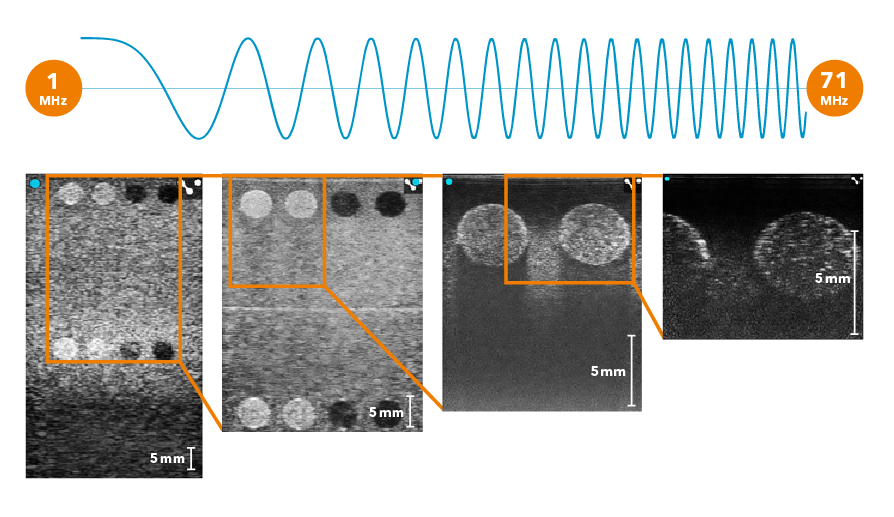

®F2は、世界初の広周波数範囲(71-1 MHz)超⾳波イメージングシステムです。
ビームフォーミング前の個々のチャネルデータにアクセスできるオープンアーキテクチャが採用されています。1台で、音響研究者や超音波技術者、そして超高周波から低周波両方のイメージング機能へのニーズを満たすことが可能です。
FUJIFILM VisualSonics社は20年以上にわたり、クラス最高の超高周波超音波および光音響イメージングソリューションを提供してきましたが、このたび、グループのFUJIFILM Sonosite社の低周波技術と融合し、技術研究者からさまざまな実験動物モデルを用いたライフサイエンス研究における生体イメージングまで、広範囲のニーズを満たすモデルを商品化しました。
特長
|  | Flexible 広周波数範囲(71-1MHz) |
| |

| One System 1台で⼩動物から⼤動物まで対応可能 |

| Open Architecture
ビームフォーミング前の個々のチャネルデータにアクセス可能
VADA:Vevo Advanced Data Acquisition
送信パルス構成:波形・電圧・遅延特性
|

| Intuitive グラフィカルなタッチパネルインターフェース |

| Photoacoustic Capable Vevo®LAZR-Xと共に使用することが可能 |
| Vevo®HD 画像処理技術による優れた画質
超高速イメージング:> 50,000 f ps
真のナイキスト・サンプリング:最大 192 MHz
ADC分解能:最大 12 bits
遅延時間分解能:(送信)2.6ns・(受信)0.65ns |
| ご紹介動画 (40秒、音声:BGMのみ)
|
| ご紹介動画 (2分、音声あり(英語))
May 2020: Highlights from our First-Ever Virtual Launch of the New Vevo F2
|
| Webinarオンデマンド動画 (47分、音声あり(英語))
March 2020: The Vevo F2 - A New Frontier in Ultrasound Research Presentator: Andrew Needles, Director of Marketing & Product Management of FUJIFILM VisualSonics.
|
| Webinarオンデマンド動画 (51分、音声あり(英語))
July 2020: Vevo F2 - Empowering Researchers of Ultrasound Research
|
ページの先頭に戻る
構成設定可能なオープン・アーキテクチャ
ページの先頭に戻る
対象となる研究領域
ページの先頭に戻る
オンラインワークショップ(オンデマンド配信-2021/6/30実施)

タイトル | Vevo Acoustic Research Meeting
|
内容 | このウェビナーでは、3名の演者が講演・実演しました。 最新のVevoF2製品のアップデート、およびVevo Advanced Data Acquisition(VADA)モードを使用して実装された新しい送信ビームフォーミングとシーケンスのデモンストレーションをご覧いただけます。
|
演者・講演内容 | 演者名 | Eno Hysi, PhD | 所属 | Banting and KRESCENT Fellow St. Michael’s Hospital, Division of Nephrology | タイトル | Access to the RF: A high frequency tale of ultrasound and photoacoustic tissue characterization RFへのアクセス:超音波および光音響組織の特性評価の高周波物語 | 内容 | - RFベースの超音波および光音響取得の背後にある基本原則
- 時間の概要-および周波数ベースの信号処理方法
- Vevoシステム全体のRF取得および分析のワークフロー
- 橈骨動脈の流れ、癌治療のモニタリング、腎臓移植の質の特性評価におけるアプリケーション
| | 演者名 | Magnus Cinthio, PhD | 所属 | Associate Professor, Biomedical Engineering Lund University, Sweden
| タイトル | High Frequency Ultrafast Microvasculature Imaging 高周波超高速微小血管系イメージング | | 演者名 | Jackie Caminiti | 所属 | Undergraduate Student and Research Assistant UC Berkeley and Sunnybrook Research Institute
| タイトル | The How’s and Why’s of the Vevo F2: from data collection to beamforming Vevo F2の方法と理由:データ収集からビームフォーミングまで | 内容 | - データ収集:パルスシーケンスをカスタマイズするための例とヒント
- ビームフォーミング:VADAデータ構造の重要な部分の探索
[ 研究者・ユーザーができることのデモンストレーション ]
- イメージングモード間の比較
- 同じイメージングモード内の異なるパルスシーケンスの比較
| |
視聴アドレス | https://secure.visualsonics.com/LP=4644  ※お名前等をご入力いただくと視聴できます。 |
ライブ実施日時 | 2021年6月30日(水) |
ページの先頭に戻る
VevoF2トランスデューサ
Vevo F2イメージングシステムは、幅広い周波数のトランスデューサーと互換性があります。 広範囲の周波数対応(71~1 MHz)により、ユーザーは同じイメージングプラットフォームを使用して、小動物から大動物まで各種動物モデルを柔軟にイメージングすることができるようになりました。
※低周波モデルは、グループ会社の富士フイルム・ソノサイト社の技術が活用されています。Vevo F2装置には、3つのトランスデューサーを接続しておくことができます。(同時使用は1本迄)。別のトランスデューサへの変更も迅速に行うことが可能です。
モデル1 | 高周波 | 低周波7 |
 |  |  |  |  |  |  |  |
UHF71x5 | UHF57x | UHF46x | UHF29x | UHF22x | L38xp | P11-36 | P5-16 |
走査方式 | リニア走査 | セクタ走査 |
探触子 | リニアアレイ | フェイズドアレイ |
in vivoアプリケーション | ゼブラフィッシュ心臓・腹部

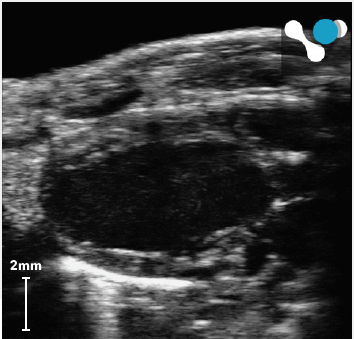

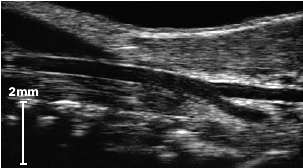

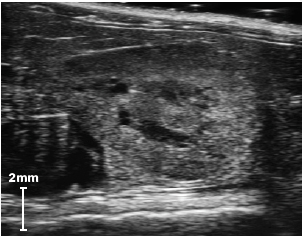

マウス発生学、血管・表皮、眼 | マウス心血管・腹部・生殖器官、
マウス・ラット発生学、
小サイズラット血管 | マウス心血管、
ラット腹部、
ウサギ眼、

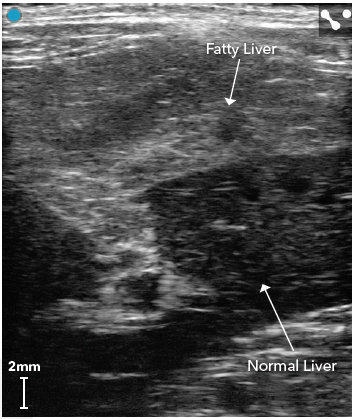

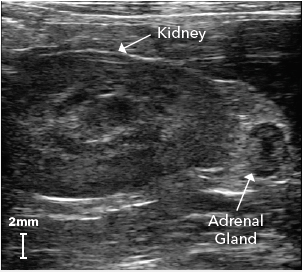

ラット・ウサギ血管 | ラット心臓・腹部 (<250g) | ラット心臓・腹部 (<500g)、ウサギ心血管 | 大動物腹部、
ラット・ウサギ心血管
低周波光音響イメージング
| 中動物(ウサギ・イヌ等)心血管 | 大動物(ブタ・ヒツジ等)心血管・腹部 |
中心周波数(MHz) | 50 | 40 | 30 | 20 | 15 | 8 | 6.5 | 3 |
バンド幅(MHz) | 71 - 30 | 57 - 25 | 46 - 20 | 29 - 15 | 22 - 10 | 10 - 5 | 11 - 3 | 5 - 1 |
軸方向分解能2(μm) | 30 | 50 | 50 | 70 | 115 | 260 | 520 | 595 |
フレーム速度3(Hz) | 234 | 316 | 315 | 272 | 201 | 311 | 108 | 71 |
底面積4(mm) | 15 x 4 | 20 x 5 | 20 x 5 | 28 x 5.75 | 37 x 7.5 | 47 x 9 | 13 x 10 | 22 x 15 |
最大画像幅(mm) | 9.7 | 14 | 15.3 | 23 | 31.9 | 38.2 | 218 | 492 |
最大画像深度(mm) | 10 | 18 | 20 | 30 | 42 | 90 | 150 | 350 |
焦点深度(mm) | 5 | 7 | 9 | 15 | 18 | 15 | 50 | 90 |
1 トランスデューサのイラストは実寸ではありません。
2 ジオメトリック焦点での仕様値です。
3 Cardiologyアプリケーションのデフォルト設定での計算値です。
(フレーム速度は画像サイズによって変動します。)
4 トランスデューサ・レンズ:長さx幅
5 フォトアコースティック LAZR-X非対応
6 Vevo F2 LT Oncologyパッケージ非対応
7 低周波トランスデューサは、グループ会社の富士フイルム・ソノサイト社製です。
ページの先頭に戻る
フォトアコースティック・オプション Vevo® F2 LAZR-X
ページの先頭に戻る
Vevo®F2 システム仕様
本体サイズ | W538xD671xH1575(モニタ込)・1220(モニタ折畳時)mm |
本体重量 | 95Kg |
電源仕様 | AC 100V 6A |
動作環境 | [温度]10-40 ℃・[相対湿度]15-80%(結露なし) |
最大フレームレート | 50,000 frames/sec |
サンプリングレート | 48 / 96 /192 MHz |
ADC分解能 | 10 - 12bit |
送信フォーカス | 調節可 |
受信フォーカス | マルチダイナミック |
送信チャネル数 | 128 |
受信チャネル数 | 64 |
遅延分解能(送信) | 2.6ns |
遅延分解能(受信) | 0.65ns |
コンピュータ部 OS | Windows 10 Enterprise LTSC |
ハードディスクサイズ | 2TB SSD以上、SATA 6Gb/s インターフェース |
CPU | Intel Core i7 - 6820EQ |
RAM(メモリ) | 8GB DDR4 2133 MHz |
ディスプレイモニタ | 19インチ IPSLCD(画像表示エリア:1680x1050、ステレオスピーカー付) |
タッチスクリーン | 10インチLCDパネル |
出力ポート | HDMI、3.5mmステレオヘッドホンジャック、USB3.0 x2個以上、USB2.0 x3個、ディスプレイポート、イーサネット、3Dモーター、バイタルサインデータ用、TXトリガー、トリガーIN/OUT |
ソフトウェア ソフトウェアモード | B-Mode/RF Data/Photoacoustic(PA) Mode/PA-Mode Plus/OxyHemo(OxyZated/HemoMeaZure)/PA-Nanostepper(Multi-wavelength)/Vevo Spectro/Vevo Multiplexer/Vevo Spectral Unmixing |
その他機能 | Studyマネジメント機能 |
データエクスポート | (形式)avi、tiff、bmp、gif、raw、csv、DICOM、MP4 |
ページの先頭に戻る
周辺機器・関連品
Vevo® イメージング・ステーション
Vevo イメージングステーションは、バイタルサインモニタリング機能が付いた動物の計測・保温テーブル(位置調整可能)と、マイクロマニュピレーション機能(上下・左右・前後-3次元方向可能)が付いたプローブの固定パーツが統合された専用のシステムです。マイクロインジェクション機能も統合可能です。
実験小動物用に設計・開発されており、実験のワークフロー・機器操作性向上をサポートします。システムは、プローブ固定部・動物固定部・マイクロインジェクション部から成り、どのパーツも、マイクロマニュピレート機能によりスムーズな微調整を行うことが可能です。
※プローブ固定部・動物固定部から成る、Vevo イメージングステーション(簡易モデル)もございます。
 |
|
 |
インジェクション・マウント |
マイクロ・インジェクタ |
マイクロインジェクション部 |
|
 |
動物固定部:バイタルサインモニタリング機能が付いた動物の計測・保温テーブル |
VevoBRAINステレオタクティックフレーム+神経解剖アトラス (マウス用)
経時的な研究の際に、再現性のある撮像を行えるよう、マウス頭部を安定的にポジショニングするための固定具です。マウス用のイメージングプラットフォームに装着して使用することができます。(麻酔の使用も可。吸入用ノーズコーンの高さ調整可。) VevoBRAINには、ステレオタクティックフレームの他、高解像度超音波のCD-1マウス脳アトラス(VevoLABで使用)も付属します。

Vevo® コンパクト麻酔システム
Vevo イメージングステーションと共に使用可能な小動物用イソフルラン麻酔システムです。
吸着カートリッジ方式を採用。卓上型・モバイル型があり、どちらもコンパクトな設計が特長です。
麻酔効果の維持のために、Vevo
® コンパクト麻酔システムに接続されている麻酔用チューブを、
Vevoイメージングステーションの動物用保温テーブルに固定することが可能です。
オフライン解析システム Vevo® LAB
|
|
解析モード毎に用意された
パッケージ・プロトコル例:
Cardiac パッケージプロトコルリスト
[B-Mode/Pulsed-Wave Doppler] |
|
|
|

Cardiac パッケージ [B-Mode、プロトコルリストPSLAX]
計測・演算パラメータ一覧

Oncologyパッケージ
※2つのB-Mode画像と3つの直線計測から、腫瘍容積を計算します。(Vrvo F2・Vevo F2 LTデータのみ利用可) |
製品名 |
ご注文型式 |
Vevo イメージングステーション |
VS-20084 |
Vevo イメージングステーション/ インジェクタ仕様 |
VS-20085 |
Vevo イメージングステーション(簡易モデル) |
VS-20031 |
Vevo バイタルサインモニタリングシステム |
VS-20083 |
Vevo バイタルサインモニタプラットフォーム(マウス) |
53610 |
Vevo バイタルサインモニタプラットフォーム(ラット) |
53611 |
ニードルインジェクターユニット |
VS-11934 |
ニードルインジェクターEmbryo セット |
VS-11852 |
VevoBRAINステレオタクティックフレーム+神経解剖アトラス |
52724 |
Vevo Whole Bodyイメージングセットアップ |
VS-20087 |
拡張3Dモーター |
12217 |
Vevo コンパクトDual 麻酔システム(卓上型) |
VS-12055 |
Vevo コンパクトDual 麻酔システム(モバイル型) |
VS-12056 |
Vevo造影剤投与用インフュージョンポンプ |
VS-20019 |
VevoLAB オフライン解析ライセンス |
VS-20034 |
