LGC Biosearch Technologies社の核酸合成装置MerMade™シリーズは、カラムポジション数、アミダイトポート数が異なる豊富なモデルをご用意しています。これらの装置はすべてカスタマイズが可能であり、お客様のニーズに合わせて設計することができます※。
LGC Biosearch Technologies社が提供する、独自の色素、クエンチャー、修飾ホスホロアミダイト、担体カラム、合成機用補助試薬を含む幅広い製品群と組み合わせて、様々な核酸合成にご使用いただけます。
※モデルによって、電源、プラグタイプ、廃棄システム、装置のオン/オフセットアップ、ボトルキャップ/サイズ、合成スケールの範囲等のカスタマイズが可能です。詳細はお問い合わせください。
製品ラインナップ比較表
MerMade モデル | MerMade 4 | MerMade 6 | MerMade 12 | MerMade 48X | MerMade 96E | MerMade 192E | MerMade 192X |
カラム数 | 4 | 6 | 12 | 48 | 96 | 192 | 192 |
アミダイト ポート数 | 10 | 10、16、20、24 | 20、24 | 12 | 8 | 12、16、20、24、32、64 |
補助試薬数*1 | 7 (基本セット+硫化剤) | 8 (基本セット+AUX2個) | 9 (基本セット+硫化剤+AUX2個) | 8 (基本セット+AUX2個) | 6 (基本セットのみ) | 9 (基本セット+硫化剤+AUX2個) |
20mersの 合成時間 (h) | 3.5 |
スケール 範囲 (/カラム) | 50nmol-5μmol | 20nmol-200μmol | 20nmol-5μmol | 20nmol-1μmol (アップグレードで5μmolまで) |
トリチル モニタリング | 〇 |
*1 補助試薬数の基本セット6種:アセトニトリル、DEBLOCK、CAP A、CAP B、酸化剤、アクティベーター。AUXは任意の薬品。
ページの先頭に戻る

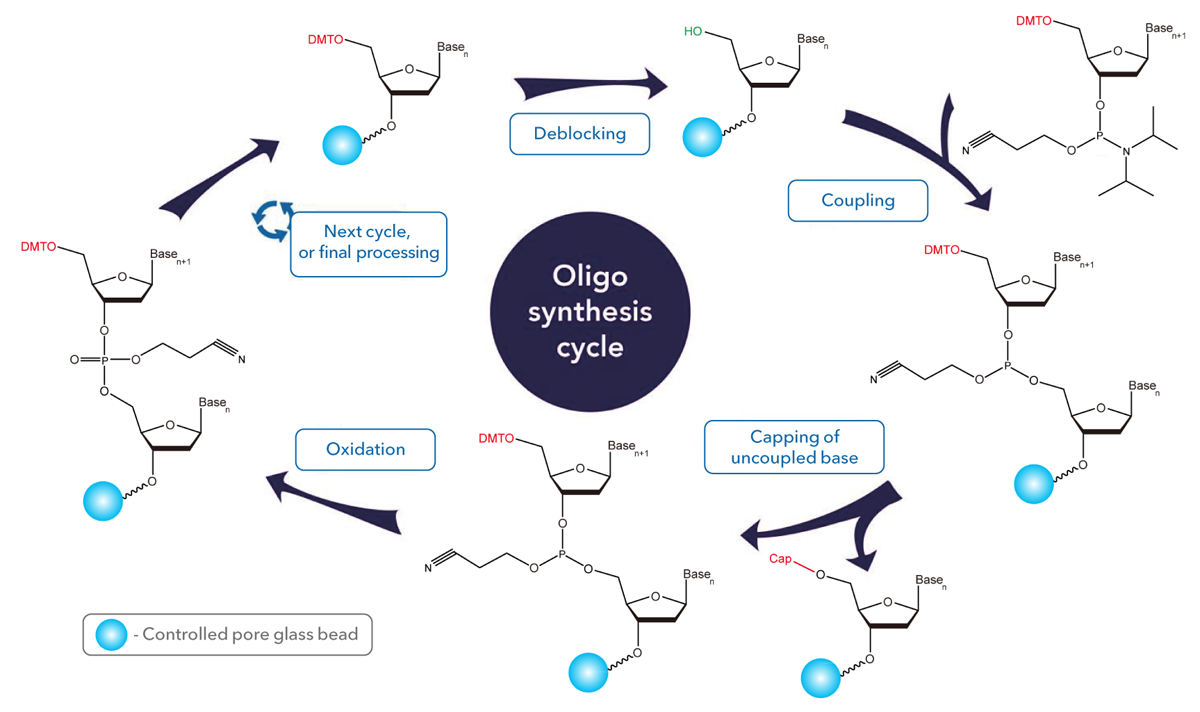

原理
カスタムDNA/RNAは、化学的に3’方向から5’方向へホスホロアミダイト法によって合成されます。
- 3’末端側の開始試薬を保持させた固相担体を合成機にセット
- 脱トリチル化:5’末端側を保護しているジメチルトリチル基除去のためにデブロック剤を送液
- カップリング:各種塩基モノマーと活性化剤を送液し、塩基のカップリングを行う
- キャッピング:合成不良DNAの伸長反応を防ぐために、キャッピング試薬を送液
- 酸化:結合を強化させるために酸化試薬を送液
1塩基ごとに(2)~(5)のサイクルを繰り返します。
その後、カラム内の合成された核酸のCleavage (切り出し) とDeprotection (脱保護) を、装置に付属するチャックという器具で実施し、核酸合成を完了します。
ページの先頭に戻る

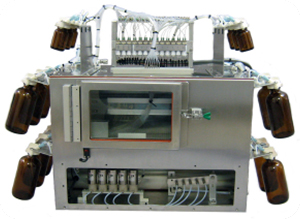

MerMade 4

さまざまなスケールの4種類のオリゴヌクレオチドをカラムフォーマットで同時に合成できるモデルです。4つのカラムにはそれぞれ異なるプロトコルを割り当てることができ、50 nmolから5 μmolまでのスケールで、異なる配列のオリゴヌクレオチドを一度のランで合成することが可能です。ランの途中で一時停止し、カラムの取り外しや追加をすることもできます。1回のカップリングにつき99%以上のカップリング効率で合成することができ、高品質のRNA、DNA、LNA、ホスホロチオエート、色素標識オリゴヌクレオチド、2'O-メチルなどを生成可能であることが証明されています。
- 4つの独立したカラムポジション
- アミダイトポジション:10
- 反応スケール:50 nmol~5 µmol
- 3.5時間で4 x 20mersの合成可能
- 試薬の消費量を抑える
- 各カラムのトリチルモニタリング機能 (オプション)
- ホスホロチオエートとホスホジエステルの異なる2つの骨格の修飾・組込が可能
- 自動で縮重塩基の添加可能 (自動wobbleデリバリー機能)

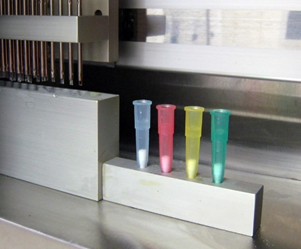

- Cleavage (切り出し) 器具付属
- バルブ寿命が長く、メンテナンスが少ない
- センサー機能による合成の失敗防止と安全なシャットダウン
- 全イベントのログファイル記録
- オリゴヌクレオチドあたりの運用コストが低い
| | |
寸法・重量:(W) 81 x (D) 41x(H) 61cm、36.3kg
※装置の左右:33cm、背面:31cm、前面:91cm 程度の空間が必要です。
※装置のカスタマイズについてはご相談ください。
ページの先頭に戻る

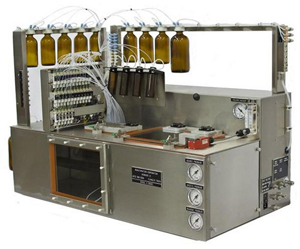

MerMade 6 / MerMade 12

さまざまなスケールの6または12種類のオリゴヌクレオチドをカラムフォーマットで同時に合成できるモデルです。20nmolから200μmol (特定の担体では400μmol以上) までの様々なスケールで、標準、縮重、および修飾オリゴヌクレオチドを組み合わせたオリゴヌクレオチドを同一ランで合成することが可能です。
- 6 (MerMade 6) または12 (MerMade 12) の独立したカラムポジション
- アミダイトポジション:10、16、20、24 (いずれか選択、アップグレード可能)
- 反応スケール:20 nmol~200 µmol
- 3.5時間で6または12 x 20mersの合成が可能
- 各カラムのトリチルモニタリング機能
- ホスホロチオエートとホスホジエステルの異なる2つの骨格の修飾・組込が可能
- 自動で縮重塩基の添加可能 (自動wobbleデリバリー機能)
- Cleavage (切り出し) 器具付属
- バルブ寿命が長く、メンテナンスが少ない
- センサー機能による合成の失敗防止と安全なシャットダウン
- 全イベントのログファイル記録
- オリゴヌクレオチドあたりの運用コストが低い
| | |
寸法・重量:(W) 107 x (D) 61 x (H) 71cm、45.4 kg
※装置の左右:33cm、背面:31cm、前面:91cm 程度の空間が必要です。
※装置のカスタマイズについてはご相談ください。
ページの先頭に戻る
MerMade 48X

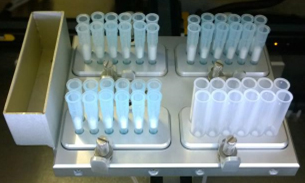

最大48種類のオリゴヌクレオチドを同時に合成できるモデルです。最大12本のカラムを設置できるプレートが4つあり、各プレートごとに異なるスケール・異なるプロトコルで合成することができます。合成が完了したプレートを取り外すことが出来、連続運転が可能です。
- 48の独立したカラムポジション (12カラムポジションX4ブロック)
- アミダイトポジション:20、24 (いずれか選択、アップグレード可能)
- 反応スケール:20 nmol~5 µmol
- 3.5時間で48 x 20mersの合成が可能
- ホスホロチオエートとホスホジエステルの異なる2つの骨格の修飾・組込が可能
- 試薬の消費量を抑える
- 自動で縮重塩基の添加可能 (自動wobbleデリバリー機能)
- Cleavage (切り出し) 器具付属
- バルブ寿命が長く、メンテナンスが少ない
- センサー機能による合成の失敗防止と安全なシャットダウン
- 全イベントのログファイル記録
- オリゴヌクレオチドあたりの運用コストが低い
- 設置場所を取らないコンパクトサイズ
| | |
寸法・重量:(W) 79 x (D) 62 x (H) 51 cm、34.0 kg
※装置の左右:33cm、背面:31cm、前面:91cm 程度の空間が必要です。
※装置のカスタマイズについてはご相談ください。
ページの先頭に戻る

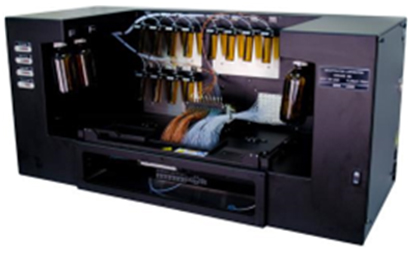

MerMade 96E

最大96種類のオリゴヌクレオチドを、 96-Wellプレートフォーマットで同時に合成できるモデルです。
最小限の試薬使用量で、広範囲な修飾を施した高品質オリゴヌクレオチドを合成することができます。
- カラムポジション:96 (96-wellプレートフォーマット)
- アミダイトポジション:12
- 反応スケール:20 nmol~1 µmol*
- 3.5時間で96 x 20mersの合成が可能
- ホスホロチオエートとホスホジエステルの異なる2つの骨格の修飾・組込が可能
- 自動で縮重塩基の添加可能 (自動wobbleデリバリー機能)
- Cleavage (切り出し) 器具付属
- バルブ寿命が長く、メンテナンスが少ない
- センサー機能による合成の失敗防止と安全なシャットダウン
- 全イベントのログファイル記録
| | |
* Plate Pressurization Pane (オプション) 追加時:最大5μmol、非追加時:最大1μmol
寸法・重量:(W) 122x (D) 51 x (H) 61 cm、34.0 kg
※装置の左右:33cm、背面:31cm、前面:91cm 程度の空間が必要です。
※装置のカスタマイズについてはご相談ください。
ページの先頭に戻る

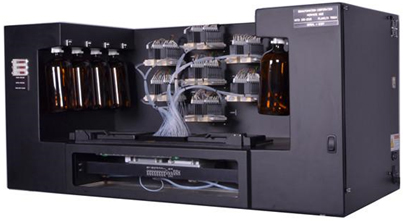

MerMade 192E

最大192種類のオリゴヌクレオチドを、 96-Wellプレートフォーマットで同時に2枚分合成できるモデルです。最小限の試薬使用量で高品質オリゴヌクレオチドを合成することができます。広範囲な修飾を必要としない高スループット合成に最適です。
- カラムポジション:192 (2 x 96-wellプレートフォーマット)
- アミダイトポジション:8
- 反応スケール:20 nmol~1 µmol*
- 3.5時間で192 x 20 mersの合成が可能
- ホスホロチオエートとホスホジエステルの異なる2つの骨格の修飾・組込が可能
- 自動で縮重塩基の添加可能 (自動wobbleデリバリー機能)
- Cleavage (切り出し) 器具付属
- 少量の分注機能 (オプション)
- バルブ寿命が長く、メンテナンスが少ない
- センサー機能による合成の失敗防止と安全なシャットダウン
- 全イベントのログファイル記録
| |
|
* Plate Pressurization Pane (オプション) 追加時:最大5μmol、非追加時:最大1μmol
寸法・重量:(W) 122x (D) 51 x (H) 61 cm、34.0 kg
※装置の左右:33cm、背面:31cm、前面:91cm 程度の空間が必要です。
※装置のカスタマイズについてはご相談ください。
ページの先頭に戻る
MerMade 192X

MerMade 192Xの前モデルであるMerMade 192は、その信頼性、高いスループット、柔軟性、使いやすさで知られ、世界中の大学、国立研究所、製薬会社で受け入れられてきました。
MerMade 192Xは、前モデルの成功に基づき、柔軟性、設定可能性、および速度をさらに向上させたものです。最大30のモノマーと9個の補助試薬を用いて、5μmolスケールまでのあらゆる種類のオリゴヌクレオチド合成が可能です。
- カラムポジション:192 (2 x 96-wellプレートフォーマット)
- アミダイトポジション:12、16、20、24、32、64
(いずれか選択、アップグレード可能) - 反応スケール:20 nmol~1 µmol*
- 3.5時間で192 x 20 mersの合成が可能
- 384-well 互換性あり
- ホスホロチオエートとホスホジエステルの異なる2つの骨格の修飾・組込が可能
- 自動で縮重塩基の添加可能 (自動wobbleデリバリー機能)
- Cleavage (切り出し) 器具付属
- 独自の8チャンネル試薬供給システム - バルブを最小化
- バルブ寿命が長く、メンテナンスが少ない
- センサー機能による合成の失敗防止と安全なシャットダウン
- 全イベントのログファイル記録
* Plate Pressurization Pane (オプション) 追加時:最大5μmol、非追加時:最大1μmol
| |

 |
寸法・重量:(W) 137 x (D) 89 x (H) 173 cm、272.2 kg (カート含む)
※装置の左右:33cm、背面:31cm、前面:91cm 程度の空間が必要です。
※装置のカスタマイズについてはご相談ください。
ページの先頭に戻る
ソフトウェア
MerMade全モデルは、柔軟性と使いやすさを兼ね備えた Poseidon Control System により、
様々な核酸合成を実現できます。
Seaquenceファイルはテキスト形式だけでなく、Excel形式でも作成が可能で、カスタムLIMSとの統合も可能です。
 |

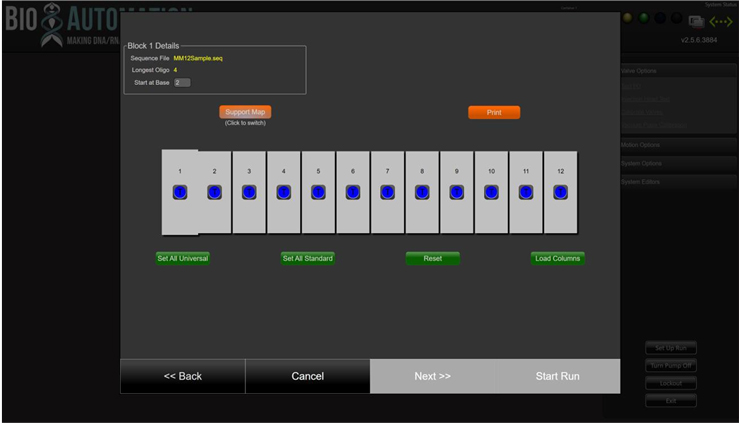

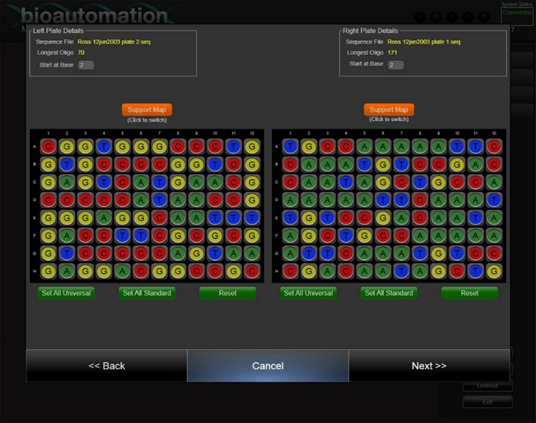

Seaquenceデータ、トリチルモニターのON/OFF、CPGの種類などを視覚的に確認可能なインターフェース |
|
 |

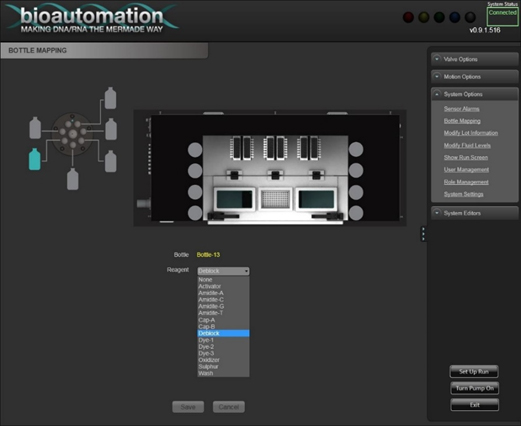

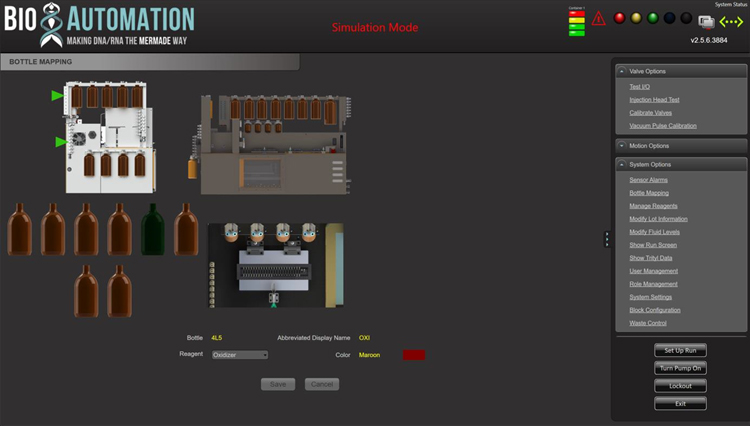

ボトルのマッピング表示によって視覚的に分かりやすく、任意のボトルに任意の塩基をマッピング可能 |
ページの先頭に戻る
ラインナップ・ご注文型式一覧
モデル | カラム数 | アミダイトポート数 | 型式 |
MerMade 4 | 4 | 10 | AXMM4 |
MerMade 6 | 6 | 10 | AXMM6-10 |
16 | AXMM6-16 |
20 | AXMM6-20 |
24 | AXMM6-24 |
MerMade 12 | 12 | 10 | AXMM12-10 |
16 | AXMM12-16 |
20 | AXMM12-20 |
24 | AXMM12-24 |
MerMade 48X | 48 | 20 | AXMM48X-20 |
24 | AXMM48X-24 |
MerMade 96E | 96 | 12 | AXMM96E |
MerMade 192E | 192 | 8 | AXMM192E |
MerMade 192X | 192 | 12 | AXMM192X-12 |
16 | AXMM192X-16 |
20 | AXMM192X-20 |
24 | AXMM192X-24 |
32 | AXMM192X-32 |
64 | AXMM192X-64 |
