in vivo発光・蛍光イメージングシステム

Lago/Ami HT/Kino

複合領域・汎用腫瘍・がん研究

マウスラット小動物

in vivo発光・蛍光イメージングシステム

従来にない高感度な発光・蛍光イメージングが可能

Spectral Instruments Imaging社製 in vivo発光・蛍光イメージングシステム Lago/Ami HT/Kinoは、姉妹会社で専用に開発したリークの無い空冷式冷却CCDカメラと、目的とした波長帯域の励起光を計測対象物に効果的に届けるための高輝度LED光源を用い、従来にない高感度計測を実現した光イメージングシステムです。

ハイスループットで応用範囲の広いハイエンドモデル:Lago、ミドルエンドモデル:AMI HT、パーソナルタイプ:Kinoの3機種よりご選択いただけ
ます。Lago・AMI HTは、X線撮影オプションの利用が可能です。


特長

  • 従来にない高感度計測を実現
    空冷式(-90℃)冷却CCDカメラを採用
    (姉妹会社で専用に開発)
  • 自家蛍光・システムノイズの低減
    特許取得済み高輝度LED励起方式により、目的とした波長帯域の励起光を計測対象物に効果的に送達するとともに、自家蛍光・システムノイズを低減します。
    (例:465nm励起LED光源では、白色灯光源と比較し、励起強度:100倍)
  • FOVが大きく、よりハイスループットに計測可能、
    幅広い計測対象に対応可能

    [最大FOV]
    Lago:25 x 25cm、Ami HT:22 x 17cm、Kino:14 x 11cm
  • X線撮影オプションの利用も可能
    (Lago/Ami HTモデル)
  • インストールライセンスに制限のない解析ソフトウェア
    (Aura)を利用可能

    (メンテナンス契約も不要)
  • スタートアップ・冷却時間:
    僅か5分以内で計測開始可能
  • 導入設置作業が僅か1時間程度で完了

▲同所性膵癌モデルマウスにおける細胞検出
感度。移植細胞数:左から100k, 10k, 10k, 1k, 1k


▲Courtesy of Sharon S. Hori, Sheen-Woo Lee, Sanjiv Sam Gambhir (Canary Center at Stanford, Stanford University School of Medicine)


ページの先頭に戻る

アプリケーション

  • 腫瘍のイメージング
  • 分子イメージング
  • 治療効果の経時的観察 等

    ▲PC3 前立腺がん細胞株 生物発光
    (Courtesy of University of Arizona)
    ▲PC3 前立腺がん細胞株

    675nm/710nm 近赤外蛍光タンパク(Courtesy of University of Arizona)

    ▲PC3 前立腺がん細胞株
    生物発光と近赤外蛍光タンパクの
    オーバーレイ表示 (Courtesy of University of Arizona)

    ▲(上段)マウス内の蛍光シグナルの検出を表示。 5匹のマウスに、近赤外蛍光試薬(LiCor IRDye 800 CWカルボン酸塩)を皮下投与した後、20秒間撮像。 写真画像の上に蛍光シグナルをオーバーレイ表示。
    [励起:745nm、検出:845nm、f/2]

    (下段)マウスのX線像+蛍光オーバーレイ表示 [40kV、X線照射:20秒]

    ▲ラット生物発光画像(外科的切除) Courtesy of University of Arizona
    ▲遺伝子組換えゼブラフィッシュ:X線画像上に蛍光シグナルをオーバーレイ表示(Ami機種使用) ▲96ウェルプレート発光画像 (Courtesy of TD2)


ページの先頭に戻る

高感度計測を実現する独自の技術

姉妹会社で専用に開発した、空冷式(-90℃)冷却CCD カメラの採用
  • 読み出しノイズが低く、また、-90℃冷却により暗電流を低減
  • カウントを放射輝度単位に変換し、絶対校正された定量イメージングを実現
    (NIST準拠)

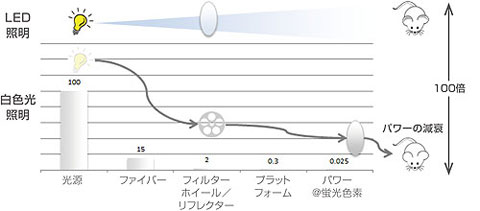

特許取得済み高輝度L E D 励起方式を採用
目的とした波長帯域の励起光を計測対象物に効果的に送達するとともに、
自家蛍光・システムノイズを低減。
(例:465nm 励起LED 光源では、白色灯光源と比較し、励起強度:100倍)

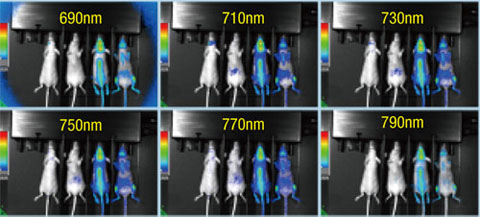

Ami HTX 発光スペクトラル画像

マウス Osteosense™ 680(λex=640nm, λmax=]702nm)スペクトラル蛍光
マウス 1 ・マウス 2 : 色素コントロールなし
マウス 3 ・マウス 4 : 100uL Osteosense™680 腹腔内投与後24時間で撮像
マウス 1 ・マウス 3 : 背側、マウス 2・ マウス 4:腹側
色素コントロールなしのマウス1・2において、
自家蛍光はほとんど検出されていません。




白色光スペクトラムでは大部分の光を遮断する必要がある一方、LEDスペクトルはほんの数パーセントを遮断するため、システムバックグラウンドを非常に低く保つことができます。

ページの先頭に戻る

機種・ラインナップ/仕様

モデル
ハイエンド ミドルエンド パーソナル
Lago Lago X Ami HT Ami HTX Kino
発光
蛍光
X線 アップグレード可 アップグレード可 対応不可
X線エネルギー - 10 - 50 kV - 10 - 40 kV -
同時撮像匹数
(マウス)

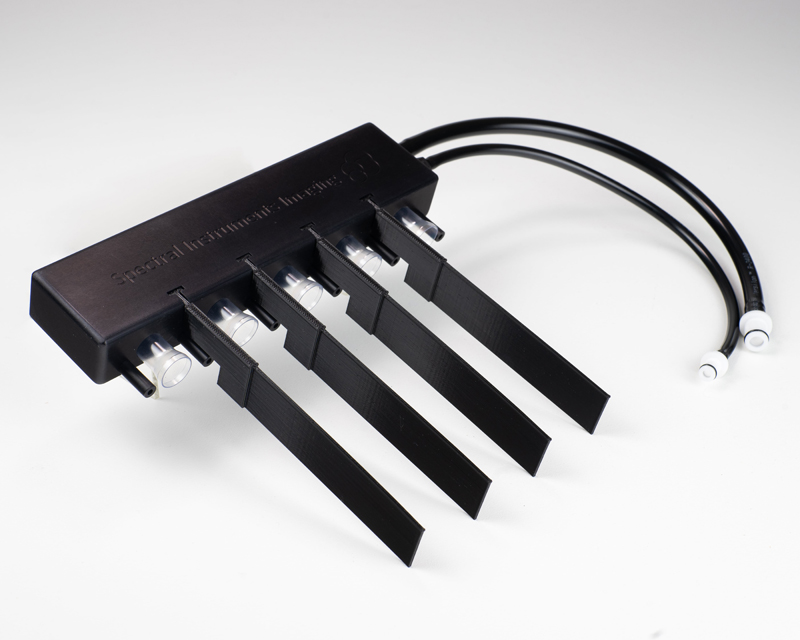

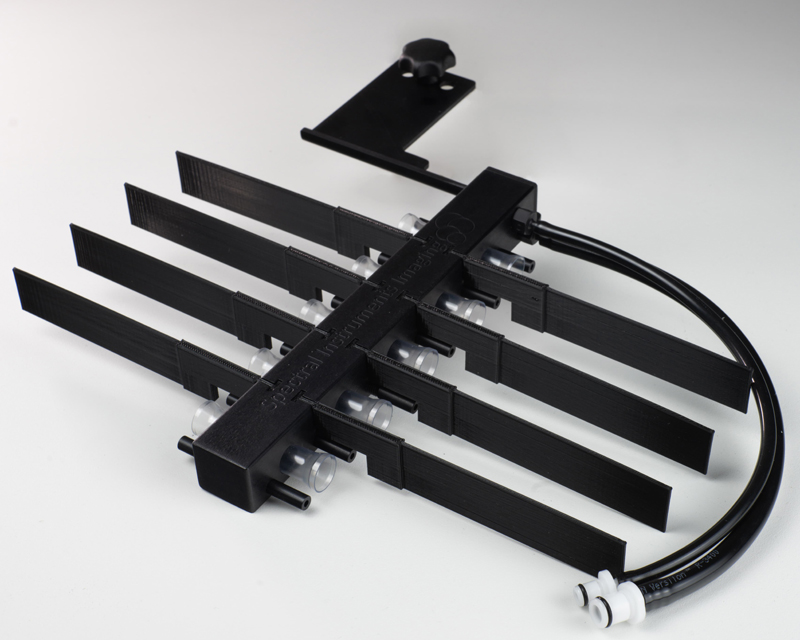

10匹 5匹 3匹
蛍光・発光
最大FOV
25 x 25 cm ~ 6x6cm(5段階) 25 x 17 cm ~ 10 x 7cm 14 x 11 cm
X線FOV - 25 x 22 cm - 25 x 15 cm -
CCDピクセル数 2048 x 2048 1152 x 770 905 x 770
蛍光

励起波長範囲 360 - 870 nm 490 - 870 nm
励起波長数 14 10
励起波長 360, 405, 430, 465, 500, 535, 570, 605, 640, 675, 710, 745, 770, 805 430, 465, 500, 535, 570, 605, 640, 675, 710, 745

検出フィルタースロット数 20 10 5
検出フィルター種類数 490, 510, 530, 550, 570, 590, 610, 630, 650, 670, 690, 710, 730, 750, 770, 790, 810, 830, 850, 870 よりスロット数分を選択可能
装置寸法
(設置必要面積)
幅 56 x 奥行き 66 x 高さ:211 cm 幅 56 x 奥行き 66 x 高さ:122cm
装置重量 243.57 Kg 245.85 Kg 114.3 Kg 116.57 Kg 108.86 Kg
電源要求 最大6.6A @90-240VAC 50-60Hz 最大5.3A @90-240VAC 50-60Hz
(左)Lago (真中)Ami HT (右) Kino
※Lagoは床置き仕様(キャスター付)、
Ami HT・Kinoはベンチトップ型です。


ページの先頭に戻る

Aura ソフトウェア

直感的でワークフロー志向設計のソフトウェアを、インストールライセンスの制限を気にすることなくお使いいただけます。

操作画面
  • 統合化された装置制御・データ収集機能
  • 発光・蛍光・X 線画像を写真と共にオーバーレイ表示
  • グループプロトコル定義が可能
  • 高感度蛍光スペクトルアンミキシングに対応
  • 直感的で使いやすい画像管理機能
操作画面
  • 制限のないインストールライセンス
    (無償で最新バージョンの入手が可能)
  • DICOM(2D)、TIFF、BMP、JPEG、PNG、PPM 形式でのエクスポートが可能
  • Living Image®のファイル読込みが可能
操作画面

ページの先頭に戻る

References

Lago または Lago X    Ami または Ami X

In vivo inhibition of circulating tumor cells by two apoptosis-promoting circular aptamers with enhanced specificity
Haiyan Dong, Longyu Han, Jie Wang, Jingjing Xie, Yu Gao, Fangwei Xie, Lee Jia
Journal of Controlled Release, Volume 280, 28 June 2018, Pages 99-112

Novel oncolytic chimeric orthopoxvirus causes regression of pancreatic cancer xenografts and exhibits abscopal effect at a single low dose
Michael P.O'Leary, Audrey H. Choi, Sang-In Kim, Shyambabu Chaurasiya, Jianming Lu, Anthony K. Park, Yanghee Woo, Susanne G. Warner, Yuman Fong and Nanhai G.Chen
Journal of Translational Medicine 2018 16:110 https://doi.org/10.1186/s12967-018-1483-x

Mechanically interlocked functionalization of monoclonal antibodies
Krzysztof P. Bzymek, James W. Puckett, Cindy Zer, Jun Xie, Yuelong Ma, Jeremy D. King, Leah H. Goodstein, Kendra N. Avery, David Colcher, Gagandeep Singh, David A. Horne & John C. Williams
Nature Communications volume 9, Article number: 1580 (2018), doi:10.1038/s41467-018-03976-5

The tumor secretory factor ZAG promotes white adipose tissue browning and energy wasting
Sawsan Elattar, Manali Dimri, and Ande Satyanarayana
FASEB J. 2018 Mar 23:fj201701465RR. doi: 10.1096/fj.201701465RR

Tumor Ablation and Therapeutic Immunity Induction by an Injectable Peptide Hydrogel
Honglin Jin, Chao Wan, Zhenwei Zou, Guifang Zhao, Lingling Zhang, Yuanyuan Geng, Tong Chen, Ai Huang, Fagang Jiang, Jue-Ping Feng, Jonathan F Lovell, Jing Chen, Gang Wu, and Kunyu Yang
ACS Nano, 2018, 12 (4), pp 3295–3310 DOI: 10.1021/acsnano.7b08148

Transcutaneous implantation of valproic acid-encapsulated dissolving microneedles induces hair regrowth
Shayan Fakhraei Lahiji, Seol Hwa Seo, Suyong Kim, Manita Dangol, Jiyong Shim, Cheng Guo Li, Yonghao Ma, Chisong Lee, Geonwoo Kang, Huisuk Yang, Kang-Yell Choi, Hyungil Jung
Biomaterials, Volume 167, June 2018, Pages 69-79

PD-L1 confers glioblastoma multiforme malignancy via Ras binding and Ras/Erk/EMT activation
Xin YaoQiu, Dian Xing Hu, Wen-Qiang Chen, Ruo Qiao Chen, Shi Rui Qian, Chun Yang Li, Yuan Jun Li, Xin Xin Xiong, Di Liu, Feng Pan, Shang Bin Yu, Xiao Qian Chen
Biochimica et Biophysica Acta (BBA) - Molecular Basis of Disease, Volume 1864, Issue 5, Part A, May 2018, Pages 1754-1769

PEGylated hyaluronic acid-coated liposome for enhanced in vivo efficacy of sorafenib via active tumor cell targeting and prolonged systemic exposure
Lingxuan Mo M.S., Jae Geun Song M.S., Hankyu Lee M.S., Mengjia Zhao B.S., Hyeon Young Kim B.S., Yoon Ji Lee M.S., Hyuk Wan Ko Ph.D., Hyo-Kyung Han Ph.D.
Nanomedicine: Nanotechnology, Biology, and Medicine, February 2018 Volume 14, Issue 2, Pages 557–567

Low-Dose X-ray Activation of W(VI)-Doped PersistentLuminescence Nanoparticles for Deep-TissuePhotodynamic Therapy
Liang Song, Pei-Pei Li, Wen Yang, Xia-Hui Lin, Hong Liang, Xiao-Feng Chen, Gang Liu, Juan Li, and Huang-Hao Yang
Advanced Functional Materials, Volume28, Issue18, May 4, 2018, Pages 1707496

A Fast Response Fluorescence Probe Specific forHypochlorous Acid Detection and Its Applications inBioimaging
Hongmin Jia, Shuhe Xia, Huan Feng, Qingtao Meng, Chengchen Duan, Zhiqiang Zhang and Run Zhang
Organic & Biomolecular Chemistry Issue 12, 2018

Combination therapy with proteasomeinhibitors and TLR agonists enhancestumour cell death and IL-1β production
Tang AC, Rahavi SM, Fung SY, Lu HY, Yang H, Lim CJ, Reid GS, Turvey SE
Cell Death Dis. 2018 Feb 7;9(2):162. doi: 10.1038/s41419-017-0194-1

Removal of matrix-bound zoledronate prevents post-extractionosteonecrosis of the jaw by rescuing osteoclast function
Ranya Elsayed, Pheba Abraham, Mohamed E. Awad, Zoya Kurago, Balasudha Baladhandayutham, Gary M. Whitford, David H. Pashley, Charles E. McKenna, Mohammed E. Elsalanty
Bone 110 (2018) 141–149

Real-time Monitoring of Endogenous Cysteine Levels in Vivo by Near-Infrared Turn-On Fluorescent Probe with Large Stokes Shift
Yu Qi, Yong Huang, Bowen Li, Fang Zeng, and Shuizhu Wu
Anal Chem. 2018 Jan 2;90(1):1014-1020. doi: 10.1021/acs.analchem.7b04407. Epub 2017 Dec 11.

Prevention of breast cancer skeletalmetastases with parathyroid hormone
Srilatha Swami, Joshua Johnson, Lance A. Bettinson, Takaharu Kimura, Hui Zhu, Megan A.Albertelli, Rachelle W.Johnson, and Joy Y.Wu
JCI Insight. 2017;2(17):e90874. https://doi.org/10.1172/jci.insight.90874.

A Trp53fl/flPtenfl/fl mouse model of undifferentiated pleomorphic sarcoma mediated by adeno-Cre injection and in vivo bioluminescence imaging
Marisa R. Buchakjian, Nicole M. Merritt, Devon L. Moose, Adam J. Dupuy, Munir R.Tanas, Michael D. Henry
PLOS ONE | https://doi.org/10.1371/journal.pone.0183469 August 25, 2017

In vivo lifetime and anti-cancer efficacy of doxorubicin-loaded nanogels composed of cinnamoyl poly (β-cyclodextrin) and cinnamoyl Pluronic F127
Dong Youl Yoon & Jin-Chul Kim
Journal of Biomaterials Science, Polymer Edition Volume 28, 2017 - Issue 6

Noninvasive detection of enzyme activity in tumor models of human ovarian cancer using catalyCEST MRI
Sanhita Sinharay, Edward A. Randtke, Kyle M. Jones, Christine M. Howison, Setsuko K. Chambers, Hisataka Kobayashi, Mark D. Pagel
Magnetic Resonance in Medicine Volume 77, Issue 5 May 2017 Pages 2005–2014 DOI: 10.1002/mrm.26278

Design and optimization of a biodegradable porous zein conduit using microtubes as a guide for rat sciatic nerve defect repair
Guo-Wu Wang, Hui Yang, Wei-Feng Wu, Ping Zhang, Jin-Ye Wang
Biomaterials Volume 131, July 2017, Pages 145–159

HET0016 decreases lung metastasis from breast cancer in immune-competent mouse model
Thaiz F. Borin , Adarsh Shankar, Kartik Angara, Mohammad H. Rashid, Meenu Jain, Asm Iskander, Roxan Ara, Iryna Lebedyeva, Hasan Korkaya, Bhagelu R. Achyut, Ali S. Arbab
PLOS ONE | https://doi.org/10.1371/journal.pone.0178830 June 13, 2017

Dextran sulfate nanoparticles as a theranostic nanomedicine for rheumatoid arthritis
Roun Heo, Dong Gil You, Wooram Um, Ki Young Choi, Sangmin Jeon, Jong-Sung Park, Yuri Choi, Seunglee Kwon, Kwangmeyung Kim, Ick Chan Kwon, Dong-Gyu Jo, Young Mo Kang
Biomaterials Volume 131, July 2017, Pages 15-26

Dying glioma cells establish a proangiogenic microenvironment through a caspase 3 dependent mechanism
Xiao Feng, Yang Yu, Sijia He, Jin Cheng, Yanping Gong, Zhengxiang Zhang, Xuguang Yang, Bing Xu, Xinjian Liu, Chuan-Yuan Li, Ling Tian, Qian Huang
Cancer Letters Volume 385, 28 January 2017, Pages 12-20

Dynamic CT imaging of volumetric changes in pulmonary nodules correlates with physical measurements of stiffness
Frederick M.Lartey, Marjan Rafat, Mohammadreza Negahdar, Andrey V.Malkovskiy, Xinzhe Dong, Xiaoli Sun, Mei Li, Timothy Doyle, Jayakumar Rajadas, Edward E.Graves, Billy
Radiotherapy and Oncology Volume 122, Issue 2, February 2017, Pages 313-318

Experimental Platform for Ultra-high Dose Rate FLASH Irradiation of Small Animals Using a Clinical Linear Accelerator
Emil Schüler, PhD, Stefania Trovati, PhD, Gregory King, PhD, Frederick Lartey, PhD, Marjan Rafat, PhD, Manuel Villegas, A. Joe Praxel, Billy W. Loo, Jr, MD, PhD, and Peter G. Maxim, PhD
International Journal of Radiation Oncology*Biology*Physics Volume 97, Issue 1, 1 January 2017, Pages 195-203

Post-transplant bendamustine reduces GvHD while preserving GvL in experimental haploidentical bone marrow transplantation
Jessica Stokes, Emely A. Hoffman, Yi Zeng, Nicolas Larmonier, Emmanuel Katsanis
British Journal of Haematology Volume 174, Issue 1 July 2016 Pages 102–116 DOI: 10.1111/bjh.14034

Transient aggregation of chitosan-modified poly (d, l-lactic-co-glycolic) acid nanoparticles in the blood stream and improved lung targeting efficiency
Song YiLee, Eunjae Jung, Ju-Hwan Park, Jin Woo Park, Chang-Koo Shim, Dae-Duk Kim, In-Soo Yoon, Hyun-Jong Cho
Journal of Colloid and Interface Science Volume 480, 15 October 2016, Pages 102-108

An orthotopic mouse model of spontaneous breast cancer metastasis
Amy V. Paschall, Kebin Liu
jove Date Published: 8/14/2016, Issue 114; doi: 10.3791/54040

Identification of pancreatic tumors in vivo with ligand-targeted, pH responsive mesoporous silica nanoparticles by multispectral optoacoustic tomography
Marie K.Gurka, Dillon Pender, Phillip Chuong, Benjamin L.Fouts, Alexander Sobelov, Molly W.McNally, Megan Mezera, Shiao Y.Woo, Lacey R.McNally
Journal of Controlled Release Volume 231, 10 June 2016, Pages 60-67

Prostate-specific membrane antigen targeted protein contrast agents for molecular imaging of prostate cancer by MRI
Fan Pu, Mani Salarian, Shenghui Xue, Jingjuan Qiao, Jie Feng, Shanshan Tan, Anvi Patel, Xin Li, Kenza Mamouni, Khan Hekmatyar, Juan Zou, Daqing Wu and Jenny J. Yang
Nanoscale Issue 25, 2016

Caspase 3 in dying tumor cells mediates post-irradiation angiogenesis
Xiao Feng, Ling Tian, Zhengxiang Zhang, Yang Yu, Jin Cheng, Yanping Gong, Chuan-Yuan Li, and Qian Huang
Oncotarget. 2015 Oct 20; 6(32): 32353–32367. doi: 10.18632/oncotarget.5898

Notch1 targeting siRNA delivery nanoparticles for rheumatoid arthritis therapy
Min JuKim, Jong-Sung Park, So Jin Lee, Jiyeon Jang, Jin Su Park, Seung Hyun Back, Gahee Bahn, Jae Hyung Park, Young Mo Kang, Sun Hwa Kim, Ick Chan Kwon, Dong-Gyu Jo
Journal of Controlled Release Volume 216, 28 October 2015, Pages 140-148

Bone marrow derived myeloid cells orchestrate antiangiogenic resistance in glioblastoma through coordinated molecular networks
B.R.Achyut, Adarsh Shankar, A.S.M.Iskander, Roxan Ara, Kartik Angara, Peng Zeng, Robert A.Knight, Alfonso G.Scicli, Ali S.Arbab
Cancer Letters Volume 369, Issue 2, 28 December 2015, Pages 416-426
