■	洗練されたデザイン
■	直感的なタッチパネル操作
■	操作ワークフローをカスタマイズ可能、迅速なデータ取得を実現
■	チュートリアルビデオ内蔵
■	Vevo® HD 画像処理技術による優れた画質
■	最高70MHz の超高周波エレクトロニクス
■	人間工学に基づいて設計された軽量プローブ、改善された感度
■	コンパクト （従来のVevo®シリーズに比較し、サイズ・重量共に40% 以上の小型化）

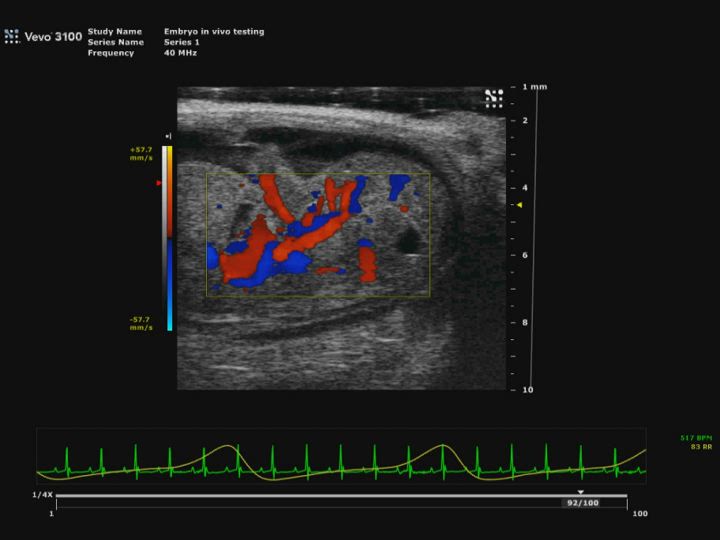

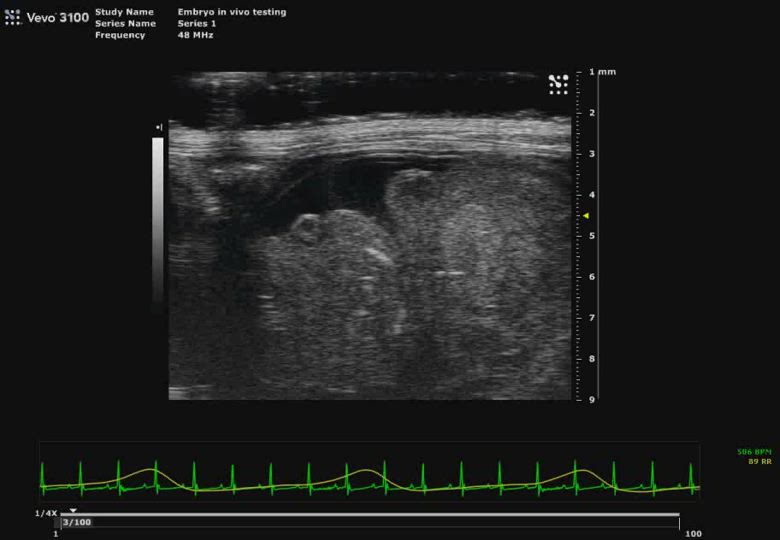

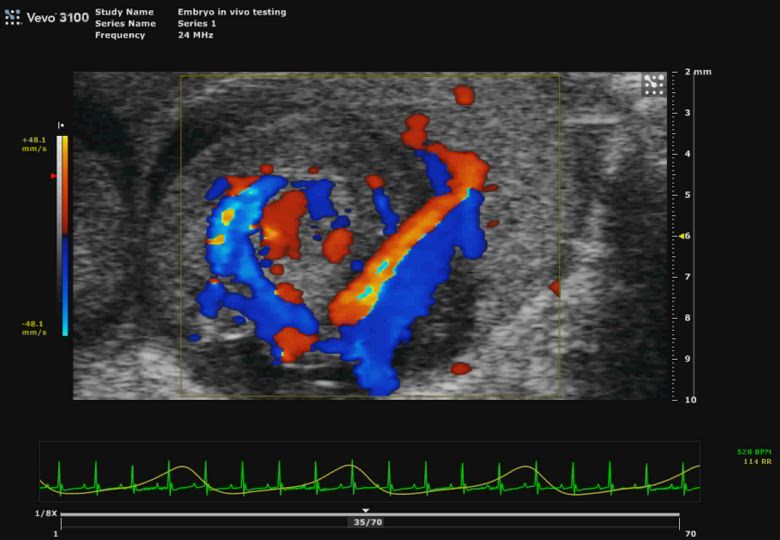

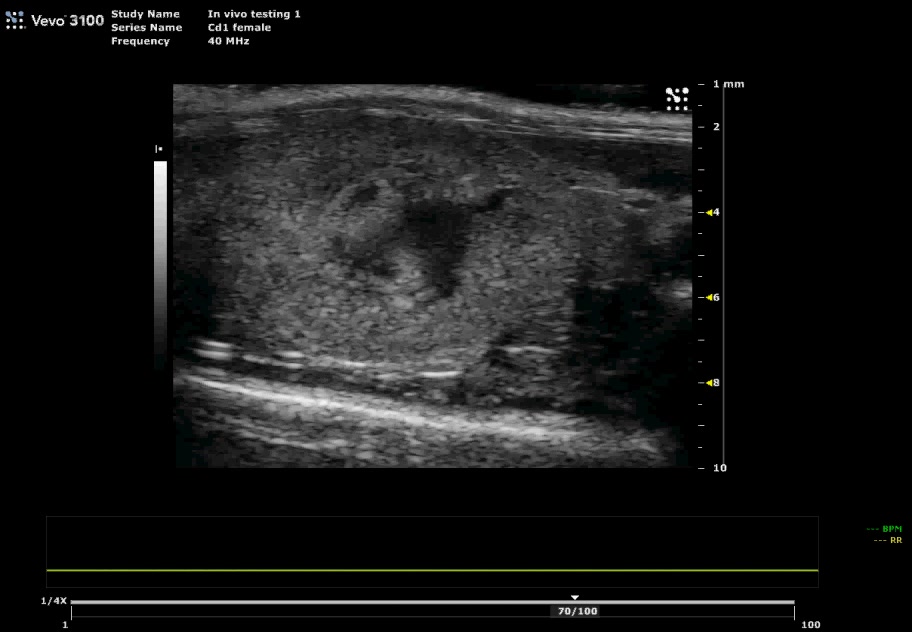

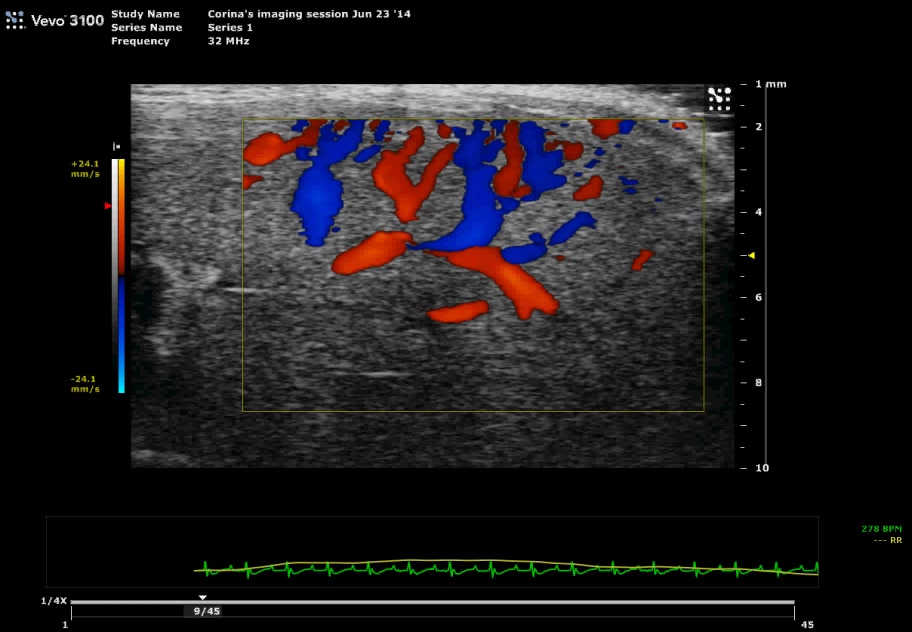

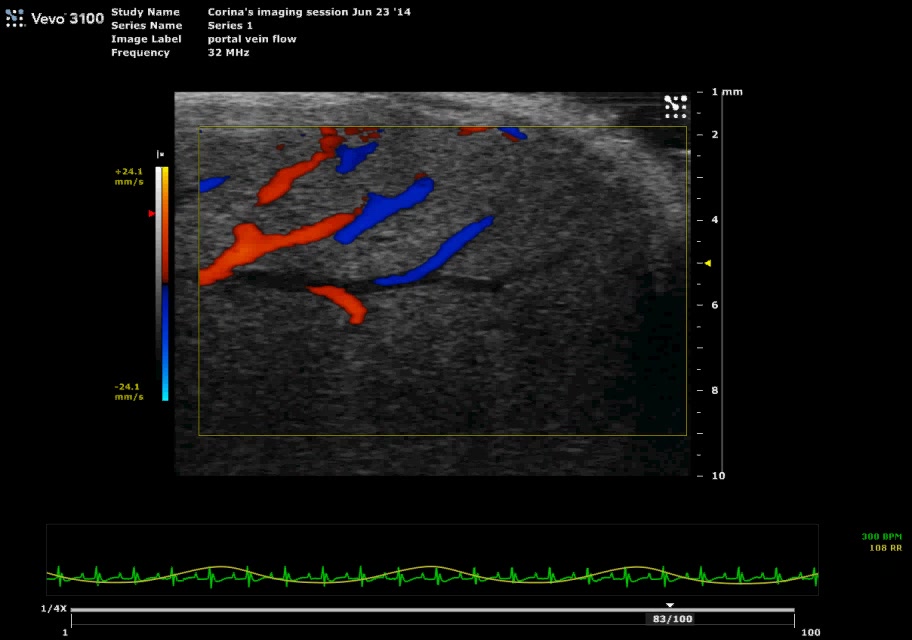

■	様々な研究領域に利用可能 心血管、 癌、 発生生物学、 造影イメージング、再生医学、 薬剤開発、泌尿器科学、 生殖医学等。 プローブ固有のアプリケーション、解析モード毎のプロトコル、計測・演算(Vevo®LAB)、動物種・解剖学的対象に応じたプリセットが用意されています。

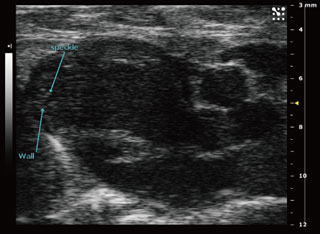

B-Mode 心臓長軸断画像
[左] Vevo®HD無効		[右] Vevo®HD適用

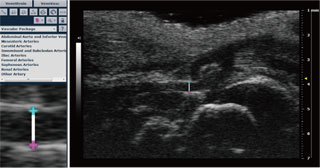

B-Mode 頸部血管画像
[左] Vevo®HD無効		[右] Vevo®HD適用

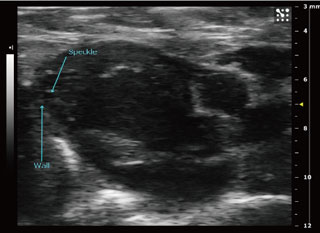

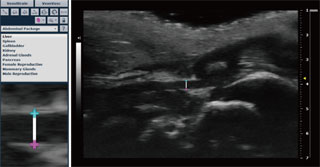

Vevo®HD は、画素変化の勾配予測によりスペックルノイズを低減させる独自の画像処理アルゴリズムです。 この画像処理アルゴリズムは、フレーム平均化やパーシスタンス処理に基づくものではなく、そのため時間分解能に影響を与えることはありません。 ノイズの最小化により、壁の視覚化やトレース、組織の識別、境界をより明瞭に識別することが可能になります。 特に、動きの速い組織において有用で、主に心血管領域のアプリケーションに適しています。 表示画質が優れているため、結果として計測（パラメータの算出）や臓器壁のトレース精度も向上させることができ、再現性が向上します。 ※Vevo® HD アルゴリズムは、Bモードに対して適用され、フレームレートや画像の深度・幅・集束帯の構成には影響しません。 ※マウス胎児のアプリケーションでの利用には、Vevo® HD アルゴリズムは最適化されていません。

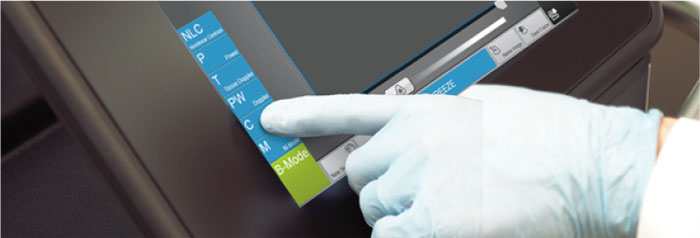

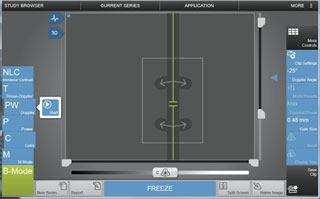

Vevo®3100 では、従来のキーボード式に代わり、直感的な タッチパネル操作で作業を進めることが可能です。 スワイプ・ドラッグ・タップ・ピンチ・スプレッド等の指先操作で、イメージングに必要な各種設定・操作や、ワークフローのカスタマイズまで行うことができます。 また、ユーザー管理・ログイン機能を有しており、ユーザー毎にカスタマイズされた画面を表示することができます。コントロールパネルのレイアウトやアプリケーション・プリセットのリスト、任意のイメージングプロトコルに応じたカスタマイズアプリケーションを表示させたりすることが可能です。		タッチパネル操作(コントロールパネル)初期画面
アプリケーション・プリセットの構成設定画面 予め定義されたイメージング・プロトコルに従ってモデリング(カスタマイズ)することができます。		ワークフローのカスタマイズ

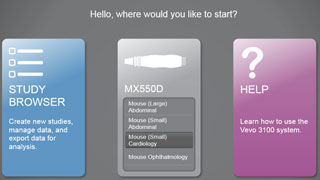

プローブのイニシャライズ、アプリケーションの選択		取得解析モードのプリセット選択

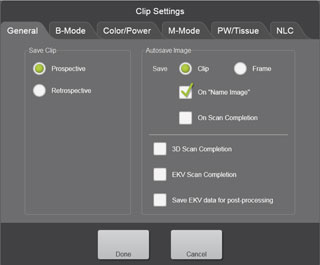

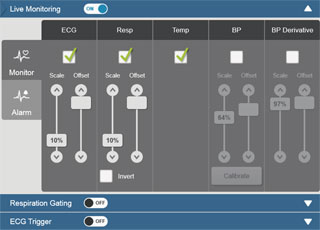

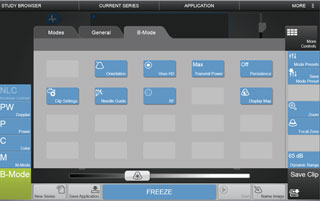

生体信号のモニタリング設定画面 (心電図のトレース、心拍数、体温、呼吸)		General タブ：Clip 設定

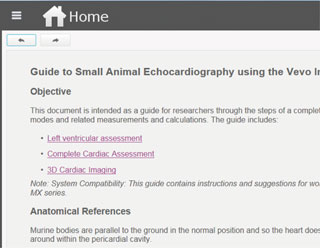

イメージングガイド・チュートリアルビデオ内蔵 タッチ操作のコントロールパネル内には、テキスト形式のイメージングガイド、チュートリアルビデオも内蔵されており、操作の習得やトレーニングに活用可能です。

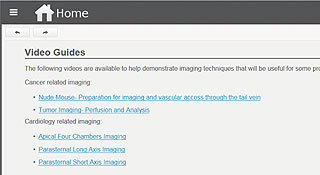

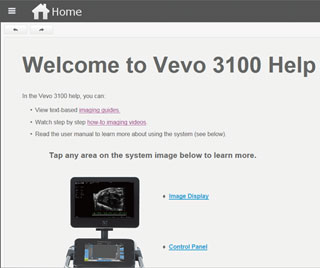

イメージングガイドの参照		チュートリアルビデオの参照

心機能評価	ストレイン・ストレインレート解析	4D計測
圧負荷モデル(LAD/TAC)： 冠動脈	動脈閉塞モデル： 大動脈弓	動脈閉塞モデル： 頸動脈

※画像をクリックすると拡大画像がご覧いただけます。

心機能評価：左室・右室画像とサイズ計測、パラメータ算出
算出パラメータ(Vevo^® LABの標準演算パッケージを使用)：
LV Area, Volume, Fractional Shortening, Ejection Fraction, Stroke Volume and Cardiac Output, Right Ventricular Output,

B-Mode     傍胸骨長軸断面(PLAX)：自動トレース計測(40MHz)

Pulsed-Wave Doppler 胸骨上ビュー、上行大動脈：速度時間積分値(VTI)計測(24MHz)

M-Mode 傍胸骨短軸断面(PSAX)：自動トレース計測 (40MHz)

B-Mode     modified PLAXからの右房・右室(40MHz)

Pulsed-Wave Doppler 肺動脈血流とVTI計測 (32MHz)

C52黒マウス(中サイズ) 三尖弁血流 (32MHz)

▲ アプリケーションの先頭へ戻る

傍胸骨長軸断(PLAX) に対するストレイン解析
VevoStrain・VevoVasc ソフトウェアによる解析は、糖尿病・慢性腎臓病(CKD)・筋ジストロフィにおける心血管リスクを評価するための有用なツールとなります。

Vevo Strain 長軸方向・放射方向における算出パラメータ： ・速度 ・変位 Displacement ・ストレイン ・ストレインレート ・左室容積・容積微分 ・左室駆出分画 ejection fraction (EF) ・左室内径短縮率％ fractional shortening (％FS) ・1 回拍出量 stroke volume (SV) ・心拍出量 cardiac output (CO)

セグメント同期 ※VevoVasc・VevoStrainは、Vevo®LABソフトウェアで使用可能です。

▲ アプリケーションの先頭へ戻る

圧負荷モデル(LAD/TAC)
冠動脈の視覚化・解析

B-Mode     矢状面(40MHz)

Pulsed-Wave Doppler 矢状面(32MHz)

Vevo Vasc 冠動脈 血管解析

▲ アプリケーションの先頭へ戻る

解剖学的および機能性バイオマーカーを、治療効果評価のために視覚化・定量化することができます。
動脈閉塞モデル：大動脈弓

B-Mode     矢状面(40MHz)

B-Mode 大動脈起始部－横断面 大動脈弁と冠動脈分岐 (40MHz)

Vevo Vasc 大動脈弓の血管ストレイン解析

▲ アプリケーションの先頭へ戻る

動脈閉塞モデル：頸動脈

B-Mode     左総頸動脈 長軸断 分岐 (40MHz)

M-Mode 左総頸動脈 長軸断 motion解析 (48MHz)

Pulsed-Wave Doppler 左内頸動脈血流、VTI計測 (32MHz)

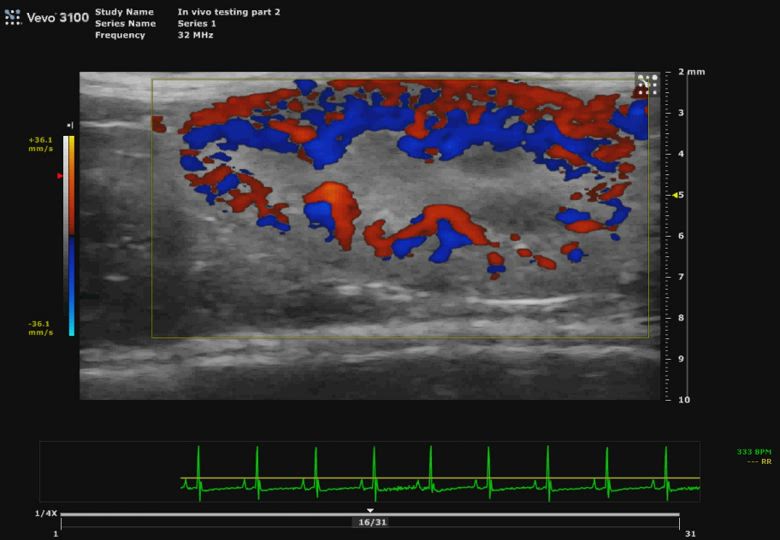

Color Doppler 左総頸動脈 (32MHz)

▲ アプリケーションの先頭へ戻る

4D計測

高空間分解能・高時間分解能のEKV画像データによる3D計測を実施することにより、4D画像 (3D画像+時間軸)を再構成します。 心周期全体に渡る全時点の心筋の動きを、三次元で立体的に捉えることが可能です。 マウス心臓における4D計測に要する時間は2 ～ 3 分程度です。(1回の撮像操作で完了します)







 Webinar オンデマンド (2020/6/18月実施)
June 2020 - Characterization of Myocardial Infarct Size from 4D Ultrasound
Arvin Soepriatna, PhD, Postdoctoral Researcher at the Center for Biomedical Engineering at Brown University in Rhode Island.

▲ アプリケーションの先頭へ戻る

---

Fujifilm VisualSonics Youtubeチャンネル 再生リスト

• Webinars 2021 (随時追加中)
• Webinars 2020 (合計9本の動画)

---

心不全モデルマウスの拡張能に着目したマイクロ超音波エコーVevo3100の有用性 (2021/11/12 弊社実施)

※画像をクリックすると、Vimeoサイトが開きます。お手数ですが、お名前等の入力後に視聴をお願い致します。
   (動画の長さ：約71分)

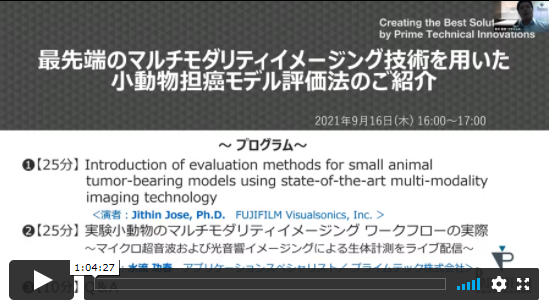

最先端のマルチモダリティイメージング技術を用いた小動物担癌モデル評価法のご紹介 (2021/9/16 弊社実施)

※画像をクリックすると、Vimeoサイトが開きます。お手数ですが、お名前等の入力後に視聴をお願い致します。
   (動画の長さ：約64分)

メンテナンスフリーのリニアスキャンプローブで、256個のクリスタル素子を持ち、
焦点深度を調整することができます。
また、超音波ビームの照射角度を+/-15°まで調整可能(ドップラーステアリング)です。

焦点 深度	モデル	中心 周波数 (MHz)	周波数 範囲 (MHz)	最大 FOV 時 フレーム レート (Hz)*	軸方向分解能(µm)**	水平方向分解能(µm)**	最大 被写界範囲 幅／深さ (mm)	プローブ 底面積 (mm)	注文 型式	アプリケーション
5.0	MX700	50.0	29-71	100	30	65	9.7x9	15.0x4.0	51071	マウス胎児、表皮、血管・表在性組織、皮下腫瘍(9mm以下)、眼科学
6.0	MX550S	40.0	25-55	320	40	80	14.1x15	20.0x5.0	51070	マウス・ラット胎児、マウス心血管、マウス腹部・生殖器、表皮、腫瘍(最大φ13mm迄)、マウス血管、小サイズラット血管、眼科学
7.0	MX550D	40.0	25-55	320	40	80	14.1x15	20.0x5.0	51069	マウス腹部・生殖器、マウス・ラット胎児、マウス心血管、腫瘍(最大φ14mm迄)、マウス血管、小サイズラット血管
8.0	MX250S	21.0	15-30	150	75	165	23.0x20	28.0x5.75	51067	マウス心臓(大動脈狭窄モデル)、腫瘍、コントラスト造影アプリケーション
9.0	MX400	30.0	20-46	220	50	110	15.4x20	20.0x5.0	51068	マウス心血管、ラット腹部、ウサギ眼科学、ラット・ウサギ血管
15.0	MX250	21.0	15-30	150	75	165	23.0x36	28.0x5.75	51066	ラット心臓・腹部(250g以下)、コントラスト造影アプリケーション
18.0	MX201	15.0	10-22	120	100	220	32.0x36	39.0x8.0	51065	ラット心血管・腹部(500g以上)、ウサギ(心血管)、コントラスト造影アプリケーション

* フレームレートは画像サイズにより変動します。** 幾何学的焦点での値

Vevo3100LT は、基本的な前臨床超音波イメージングの機能とコストバランスを考慮した、エントリーレベルのパッケージシステムです。

撮像モードは、B・M・パルスドップラー・カラードップラーが搭載されています。任意モデルのプローブ1本を選択いただけます。(オフライン解析ライセンスも1つ付属)

• 標準付属する計測・解析オプション


  • M-Mode 計測・解析ソフトウェア
  • Pulsed Doppler 計測・解析ソフトウェア
  • カラードップラーモード ソフトウェア
  • VevoLAB オフライン解析ライセンス×1個

※B-Modeも標準で付属します。
※Vevo3100LT は、原則として上記に記載されているもの以外の解析モードを追加することはできません。
※オフライン解析(VevoLAB)には、LV 解析機能（型式：11955）のみ追加購入可能です。

• 適応アプリケーション


  • 心血管研究
    機能学的・解剖学的解析を含む、小動物モデルを用いた基本的な心血管研究が可能。

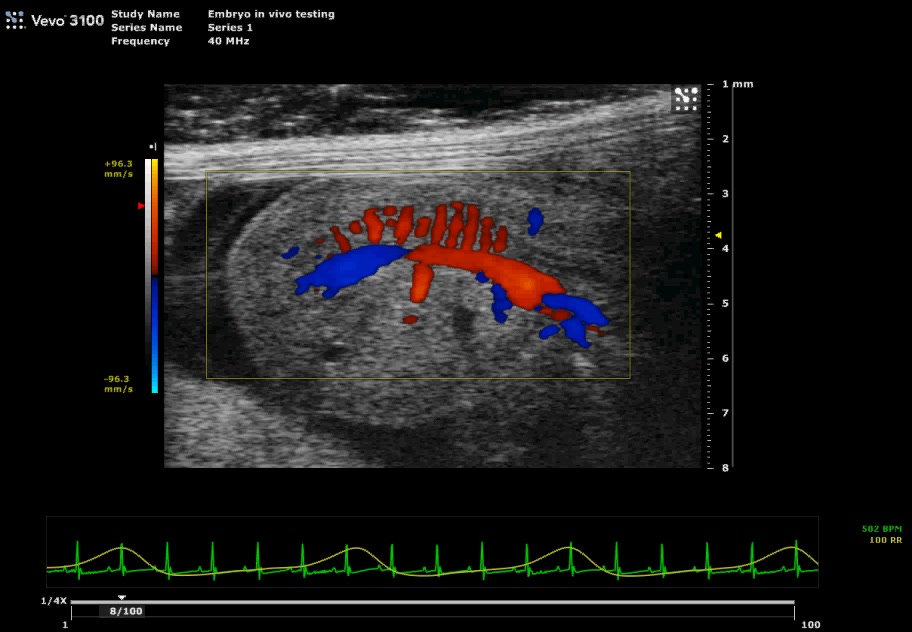

  • 発生生物学研究
    in vivoでの妊娠観察。最小30μm分解能を用いて、長期間再現性のある観察が可能。
  • 腫瘍学研究
    触知できない早期段階の腫瘍を検出し、腫瘍成長の段階を観察可能。
  • イメージガイドインジェクション
    ほとんどすべての解剖学的ターゲット内に、正確で再現性のあるガイドインジェクションを行うことが可能。

超音波による高い分解能・深度に加え、光イメージングの感度・特異性を同時に得ることが可能

レーザーによる「フォトアコースティックオプション」- Vevo^® LAZR-X(680-970nmまたは1200-2000nmの範囲内で可変/マルチ周波数の連続利用が可能)を活用することにより、超音波だけでは難しかった高い感度・特異性を得ることができます。

フォトアコースティックによる機能的情報は、超音波のB-Mode 画像上に統合・オーバーレイ表示できる為、解剖学的位置情報と共に解釈する事が可能です。

生体内深部組織(最大2-3cm)において、無侵襲・リアルタイムイメージングを実現

• 酸素飽和度・総ヘモグロビン量の算出（解剖学的Bモード画像との統合表示、0.5Hz）
• 色素ラベリングによる特定細胞・分子の検出
• ナノ粒子を用いたコントラストイメージング・様々な受容体/ リガンド/ 抗体/ タンパク質/ 分子を標的としたターゲット イメージング (また、金属製の粒子とレーザーの熱による標的治療も視野に入れた研究を実現します。）

(写真左)Vevo LAZR-X レーザーカート (写真右)Vevo3100	アプリケーション
		2D/3Dでの腫瘍の検出・大きさ計測 血管分布・潅流 腫瘍モデルの特徴付け 治療応答 低酸素
	[画像]血管潅流を示す皮下腫瘍の非線形コントラスト画像
		2D/3D/4Dでの心機能評価 低酸素・虚血 血行動態 心筋・血管のストレイン解析 心毒性
	[画像]マウス心臓(拡張期)の3D画像
		ナノ粒子・色素・造影剤の特徴付け 薬物送達・薬物動態解析 バイオマーカーの微小分布 細胞トラッキング
	[画像]マウス後肢フォトアコースティック画像(3D) 酸化ヘモグロビン(赤)・デオキシヘモグロビン(青)・光学的色素(緑)
		酸素飽和度・全ヘモグロビン・血流 速度の情報を伴う機能的イメージング 色素・ナノ粒子・その他の試薬を用いた分子イメージング・細胞トラッキング グリオーマ研究、脳卒中評価、イメージガイド・インジェクション 神経解剖学的リファレンス
	[画像]脳卒中モデルマウス脳の冠状断画像(脳血流が示されている)

 January 2017 Webinar: Photoacoustic Imaging of Placental Function
   presented by Dr. Carolyn Bayer from Tulane University in New Orleans, LA.


 Vevo LAZR-X High Resolution Multi-modal In vivo Imaging Platform (3分37秒)



 組み合わせを選択可能なVevo3100用 MXプローブ ・ ファイバージャケット ・ ファイバー
LAZR-X専用のプローブではなく、標準のVevo3100用のプローブを用い、装着用ジャケットと3種類の幅のファイバーを組み合わせることが可能です。アプリケーションに応じてお手持ちのMXプローブをカスタマイズすることができます。

ファイバー外観
MXプローブモデル	ファイバー幅	14mm	24mm	34mm
MX201(10-22MHz) 軸方向分解能：100µm		マウス脳・ラット心臓	ラット腹部深部 ウサギ表在性腫瘍	マウス全身 ブタ皮膚、皮下組織
MX250/205S (15-30MHz) 軸方向分解能：75µm		マウス腹部深部 同所性ラット腫瘍	ラット腹部 ・ マウス腹部	- (選択不可)
MX400(20-46MHz) 軸方向分解能：50µm		同所性マウス腫瘍 マウス心臓	- (選択不可)	- (選択不可)
MX550D/550S (25-55MHz) 軸方向分解能：40µm		皮下腫瘍	- (選択不可)	- (選択不可)



フォトアコースティックの詳細は、こちらからご確認いただけます

本体サイズ	W538xD671xH1575（モニタ込）・1220（モニタ折畳時）mm
本体重量	95Kg
電源仕様	AC 100V 6A
動作環境	[温度]10-40 ℃・[相対湿度]15-80％（結露なし）
最大フレームレート	1,000 frames/sec
サンプリングレート	128MHz
ドップラーステアリング	+/- 15°
アナログ周波数範囲	6 - 70 MHz
クロック周波数	200 - 800MHz
受信チャネル数	64ch （合成開口：128）
焦点	ダイナミックスフォーカス・マルチフォーカス

コンピュータ部

OS	Embedded Win 8.1 64bit
ハードディスクサイズ	750GB 2.5インチ SATA 7200回転ドライブ
CPU	Intel Core i7 - 4700Haswell チップセット
RAM（メモリ）	8GB DDR3 1666MHz
ビデオカード	オンボード 64bit
ディスプレイモニタ	19インチ IPSLCD（画像表示エリア：1680ｘ1050、ステレオスピーカー・関節アーム付）
タッチパネル	10インチ ZPS LCD
出力ポート	HDMI、3.5mmステレオヘッドホンジャック、USB3.0 x4個、ディスプレイポート、イーサネット、3Dモーター、バイタルサインデータ用、TXトリガー、トリガーIN/OUT

ソフトウェア

ソフトウェアモード	B-Mode／M-Mode／Anatomical M-Mode／PW Doppler Mode／EKV-Mode／Color Doppler Mode／Power Doppler Mode／PW Tissue Doppler Mode／3D Imaging／4D Imaging／Contrast Imaging(Linear/Nonlinear/ Subharmonic Contrast)／ECG Gating／RF Data／Small Animal Cardiac M easurements／LV Trace／Physiological Monitoring／Photoacoustic(PA) Mode／PA-Mode Plus／OxyHemo(OxyZated/HemoMeaZure)／PA-Nanostepper(Multi-wavelngth)／Vevo Spectro／Vevo Multiplexer／Vevo Spectral Unmixing
その他機能	Studyマネジメント機能
データエクスポート	（形式）avi、tiff、bmp、gif、raw、csv、DICOM、MP4

MXシリーズプローブ

軸方向分解能	最小 :30µm
中心周波数	15-50MHz
クリスタル素子数	256個
方位分解能	75µm
最大被写界範囲	（幅）32mm、（深さ）36mm ※プローブモデル・設定条件の組合せにより異なります。

Vevo^® イメージング・ステーション
Vevo イメージングステーションは、バイタルサインモニタリング機能が付いた動物の計測・保温テーブル（位置調整可能）と、マイクロマニュピレーション機能（上下・左右・前後-3次元方向可能）が付いたプローブの固定パーツが統合された専用のシステムです。マイクロインジェクション機能も統合可能です。

実験小動物用に設計・開発されており、実験のワークフロー・機器操作性向上をサポートします。システムは、プローブ固定部・動物固定部・マイクロインジェクション部から成り、どのパーツも、マイクロマニュピレート機能によりスムーズな微調整を行うことが可能です。

※プローブ固定部・動物固定部から成る、Vevo イメージングステーション（簡易モデル）もございます。

インジェクション・マウント		マイクロ・インジェクタ
マイクロインジェクション部
動物固定部：バイタルサインモニタリング機能が付いた動物の計測・保温テーブル

VevoBRAINステレオタクティックフレーム+神経解剖アトラス (マウス用)
経時的な研究の際に、再現性のある撮像を行えるよう、マウス頭部を安定的にポジショニングするための固定具です。マウス用のイメージングプラットフォームに装着して使用することができます。(麻酔の使用も可。吸入用ノーズコーンの高さ調整可。) VevoBRAINには、ステレオタクティックフレームの他、高解像度超音波のCD-1マウス脳アトラス(VevoLABで使用)も付属します。



Vevo^® コンパクト麻酔システム
Vevo イメージングステーションと共に使用可能な小動物用イソフルラン麻酔システムです。
吸着カートリッジ方式を採用。卓上型・モバイル型があり、どちらもコンパクトな設計が特長です。
麻酔効果の維持のために、Vevo^® コンパクト麻酔システムに接続されている麻酔用チューブを、
Vevoイメージングステーションの動物用保温テーブルに固定することが可能です。


Vevo^® eBoxバイタルサイン計測ツール
バイタルサインモニタリングと共に使用することができます。
被験動物の四肢に電極を装着して計測します。(各種動物種に利用可能)
計測したECG信号は、ゲート制御に利用可能です。

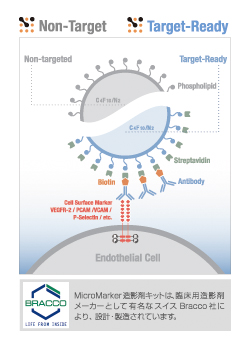

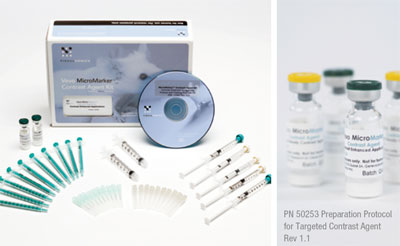

MicroMarker™ 造影剤キット

Vevo専用に最適化されたターゲット造影剤のマイクロバブルは、脂質をベースにした、2ミクロンの小さなバブルです。従来の 造影剤と比べて取扱いが非常に容易で、イメージングに要する時間も大幅に短縮することが可能です。 バブルは、体内で容易に消失させることができるため、繰り返し行う実験に適しており、再現性を得ることが可能です。同一個体の実験動物に、異なるターゲット造影剤をインジェクションすることもできます。

オフライン解析システム Vevo® LAB
解析モード毎に用意された パッケージ・プロトコル例： Cardiac パッケージプロトコルリスト [B-Mode/Pulsed-Wave Doppler]
Cardiac パッケージ [B-Mode、プロトコルリストPSLAX] 計測・演算パラメータ一覧

製品名	ご注文型式
Vevo イメージングステーション/ レールシステム	VS-11982
Vevo イメージングステーション/ インジェクタ	VS-11983
Vevo イメージングステーション（簡易モデル）	VS-20031
ハンドリングプラットホームⅡ（マウス用）	11436
ハンドリングプラットホームⅡ（ラット用）	11550
アドバンスモニタリングユニット（THM150）	VS-20000
ニードルインジェクターユニット	VS-11934
VevoBRAINステレオタクティックフレーム+神経解剖アトラス	52724
ニードルインジェクターEmbryo セット	VS-11852
Vevo コンパクトDual 麻酔システム（卓上型）	VS-12055
Vevo コンパクトDual 麻酔システム（モバイル型）	VS-12056
VevoLAB オフライン解析ライセンス	VS-20034
Vevo eBOX バイタルサイン計測ツール	20025
eBOX 用 ステンレススチールニードル電極（4 本セット）	50635
eBOX 用 銀／塩化銀ディスク電極（4 本セット）	50636
eBOX 用 プラチナリファレンスニードル電極（4本セット）	50637
