従来法よりも正確なP-Vループ計測が可能に!
米国トランソニック・サイセンス社のADVantage™技術を採用した圧-容積計測カテーテルシステムは、従来のコンダクタンス法に比べ、より簡便・迅速に、かつ、より正確に実験動物のP-Vループ計測を行うことが可能です。
ADVantage™システムは、従来のコンダクタンス法で問題であった、並列コンダクタンス(心筋成分)の課題とP-Vカテーテルにより作られる電場の非均一性の課題を解決し、より簡便・迅速に、より正確な結果を得るために開発されました。
ADvantage™技術の特長
アドミタンス計測用の専用P-Vカテーテルと心筋表面プローブ(※小動物の場合使用)を利用し、アドミタンス(|Y|)・位相角(θ)・心筋の電気特性(導電率Gm・電気容量Cm)を計測します。
約20KHzの周波数帯において、血液は完全に抵抗性であり計測できる電気容量がないのに対し、心筋は、電気容量(キャパシタンス)・レジスタンスの両方を計測可能であるという特性を利用し、 心筋の虚数特性である電気容量を計測します。従来法では、この特性は考慮されていませんでした。
これにより、実測した値から並列コンダクタンスをリアルタイム演算・除去することが可能となります。また、容積算出の為に用いる方程式を改め、非均一な電場を補正するために、一定の係数を用いるのではなく、一回拍出量(SV)から求めた値を使用することで、従来法よりも正確な計測を実現します。
◆従来法よりも正確に心室容積を算出可能:並列コンダクタンス(心筋コンダクタンス・心筋キャパシタンス)を実際に計測し、リアルタイムに演算、差引きます。
◆改良された容積値の算出方程式(Wei’s Low):電場係数(γ)をSV(一回拍出量)より求め、左室内の電場分布(電界の不均一性)を補正するため、従来のBaan’s Lowを用いた計算よりもより正確な結果を得られます。
◆カテーテル位置のフィードバック:専用P-Vカテーテルは、位相角もリアルタイム計測するため、計測精度を左右する、カテーテルの留置位置を知ることができ、適切な配置へと調整することが可能です。
■ ADVantage™技術により得られるベネフィット・絶対的な心室容積のリアルタイム計測が可能
・並列コンダクタンスを補正するための高張生理食塩水ボーラス注入が不要
・容積キュベットを用いたキャリブレーションが不要
・取得データの後処理補正が不要
・より信頼性が高く、再現可能なデータの取得、標準偏差の低減。
・より短い時間でより精度の高い試験を実現。
・実験動物使用数の低減
・より迅速な論文投稿を促進!
ページの先頭に戻る
 可変セグメントカテーテルの特長

トランソニック・サイセンス社のADVantage™システムでは、可変セグメントカテーテルを利用した計測を行うことができます。

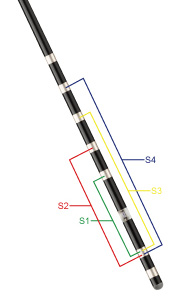

可変セグメントカテーテルは、圧センサーの近位に位置する一連のボリューム電極を持っており、異なる大きさの心臓を計測する際、使用するセグメント長(S1、S2、S3、S4)を選択可能です。(右図)
正確なP-Vデータを得るには、使用するカテーテルが、計測する心室に対して適合している必要があります。
大動物での実験や、心機能不全モデルでの実験では、心室のDimensionが有意に変動します。可変セグメントカテーテルは、心室内のカテーテルを適切に適合・配置させることが可能で、正確で一貫性のあるデータ取得を実現します。
また、使用するセグメントの切替えもボタンひとつで行え、迅速にデータの変化を確認することができます。

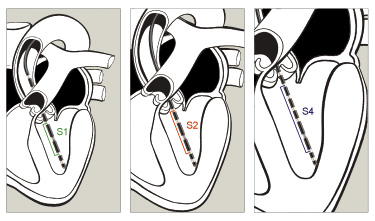

異なる長軸距離を持つ左室における、可変セグメントカテーテルの配置イメージ。
※可変セグメントカテーテルは1.2F~7.0Fサイズの範囲で選択可能です。
ページの先頭に戻る

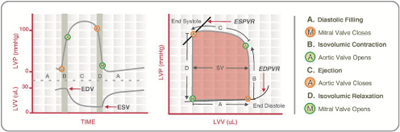

算出可能パラメータ例
略号 | パラメータ項目 |
HR | Heart Rate |
Pmax | Maximum Pressure |
Pmin | Minimum Pressure |
Pdev | Developed Pressure |
ESP | End-Systolic Pressure |
EDP | End-Diastolic Pressure |
Vmax | Maximum Volume |
Vmin | Minimum Volume |
ESV | End-Systolic Volume |
EDV | End-Diastolic Volume |
SV | Stroke Volume |
CO | Cardiac Output |
CI | Contractility Index |
EF | Ejection Fraction |
dP/dt max | Maximum dP/dt |
dP/dt min | Minimum dP/dt |
dV/dt max | Maximum dV/dt |
dV/dt min | Minimum dV/dt |
SW | Stroke Work |
Ea | Arterial Elastance |
PRSW | Preload Recruitable Stroke Work |
ESPVR | End-Systolic P-V Relationship |
EDPVR | End-Diastolic P-V Relationship |
PVA | Pressure-Volume Area |
E(t) | Time Varying Maximal Elastance |
Ees | End-Systolic Elastance |
Tau | Time Contrast of Isovolumic Relaxation |
※算出可能なパラメータの種類は、お使いになる解析システムの機能により異なります。

ページの先頭に戻る
製品ラインナップ
■ ADVantage P-Vコントロールボックス(v5.0) (型式:FY097B)
Admittance後処理補正用ADVOLソフトウェアが標準付属します。
iWorx社製データ取得解析システムLabScribe2 P-V解析ソフトウェアと共に使用される場合は、ADVOLソフトウェアをお使いいただくと手順が簡便化されます。
■ FY097B用ケーブルパック (型式:CablePack(FY097B/P-V))ケーブルパック構成品:XP電源[FS-PCM50UT04]x1個、電源コード[FC-PCJP2]x1本、HDMIカテーテルケーブル(10FT/3m長)[FC-HDMI-V3]x2本、SubD-BNCケーブル(5FT/1.5m長/黒)[FC-SUBD-BNC-V2]x1本、BNCジャック-BNCジャックアダプタ[FC-BNC-BNC-ADPT]x5個
■ モジュール 商品名 | 型式 |
ADVantage アドミタンスVモジュール (小動物) | FY-RMOD |
ADVantage アドミタンスVモジュール (大動物) | FY-LMOD |
※コントロールボックス本体内にインストールされた状態でご提供いたします。
■ キャリブレーション用校正プローブ
商品名 | 型式 |
ADVantageP-V用校正プローブ(S) | FM-1287-1H |
ADVantageP-V用校正プローブ(M) | FM-1987-1H |
※使用するカテーテルのサイズが3.5Fr以上の場合は、アドミタンスVモジュールは大動物用を、
校正プローブはMサイズを選択してください。
■ サポートツール 商品名 | 型式 |
ADVantageRodent手術手技ビデオ | FVID-ADV |
■ ADVantage圧-容積(P-V)計測カテーテル(1ch・小動物用・シングル) 商品名 | 型式 |
P-Vカテーテル(1.2Fr/マウス)3.5mm間隔 | FTH-1212B-3518 |
P-Vカテーテル(1.2Fr/マウス)4.0mm間隔 | FTH-1212B-4018 |
P-Vカテーテル(1.2Fr/マウス)4.5mm間隔 | FTH-1212B-4518 |
P-Vカテーテル(1.9Fr/ラット)6.0mm間隔 | FTH-1912B-6018 |
P-Vカテーテル(1.9Fr/ラット)8.0mm間隔 | FTH-1912B-8018 |
■ ADVantage圧-容積(P-V)計測カテーテル(可変セグメント・シングル) 商品名 | 電極間隔(mm) | 型式 |
P-Vカテーテル(可変セグメント/1.2Fr/マウス) | 05/06/07/08 | FTH-1218B-E418 |
P-Vカテーテル(可変セグメント/1.9Fr/ラット-小) | 06/08/10/12 | FTH-1918B-E118 |
P-Vカテーテル(可変セグメント/1.9Fr/ラット-中) | 08/10/12/14 | FTH-1918B-E218 |
P-Vカテーテル(可変セグメント/1.9Fr/ラット-大) | 08/11/14/17 | FTH-1918B-E318 |
P-Vカテーテル(可変セグメント/3.5Fr/ウサギ-中) | 08/11/14/17 | FTH-3518B-E224 |
P-Vカテーテル(可変セグメント/3.5Fr/ウサギ-大) | 11/14/17/20 | FTH-3518B-E324 |
P-Vカテーテル(可変セグメント/5Fr/ピッグ/穴無-小) | 20/30/40/50 | FDH-5018B-E245B |
P-Vカテーテル(可変セグメント/5Fr/ストレート/穴無-小) | 20/30/40/50 | FDH-5018B-E245D |
P-Vカテーテル(可変セグメント/5Fr/ピッグ/穴無-中) | 35/45/55/65 | FDH-5018B-E345B |
P-Vカテーテル(可変セグメント/5Fr/ストレート/穴無-中) | 35/45/55/65 | FDH-5018B-E345D |
P-Vカテーテル(可変セグメント/5Fr/ピッグ/穴無-大1) | 50/60/70/80 | FDH-5018B-E445B |
P-Vカテーテル(可変セグメント/5Fr/ストレート/穴無-大1) | 50/60/70/80 | FDH-5018B-E445D |
P-Vカテーテル(可変セグメント/5Fr/ピッグ/穴無-大2) | 70/80/90/100 | FDH-5018B-E545B |
P-Vカテーテル(可変セグメント/5Fr/ストレート/穴無-大2) | 70/80/90/100 | FDH-5018B-E545D |
P-Vカテーテル(可変セグメント/7Fr/ピッグ/穴有-小) | 30/40/50/60 | FDH-7018B-E245A |
P-Vカテーテル(可変セグメント/7Fr/ピッグ/穴有-中) | 50/60/70/80 | FDH-7018B-E345A |
P-Vカテーテル(可変セグメント/7Fr/ピッグ/穴有-大) | 70/80/90/100 | FDH-7018B-E445A |
