- 1chまたは2chのラインナップが用意されており、用途に合わせ選択することが可能
- インフュージョンを行わない間、テザーを外し、動物を自由に動ける状態にすることが可能

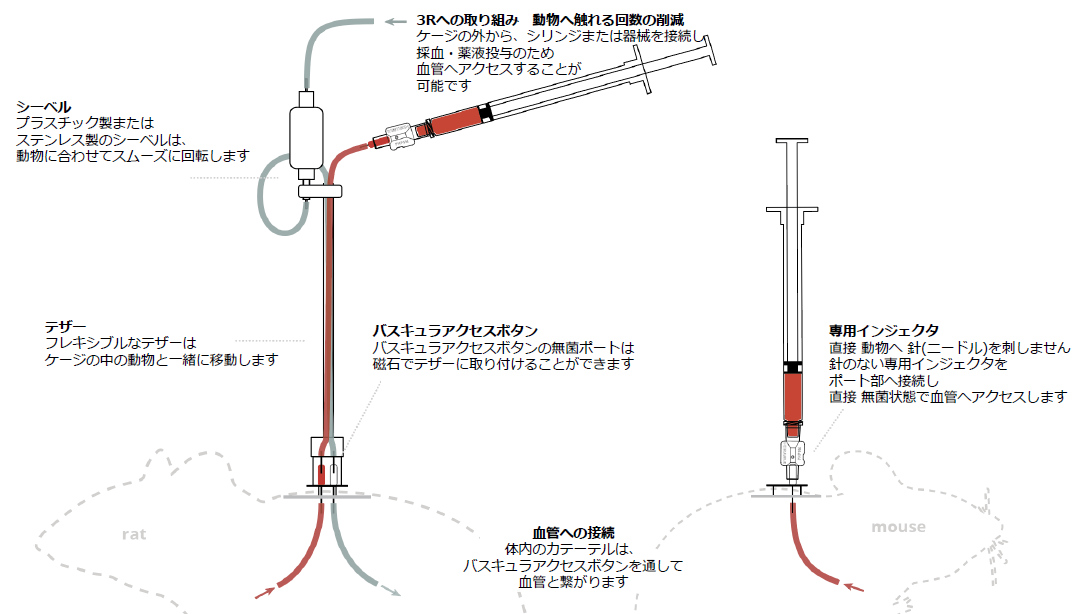

ボタン部にセプタム・ポートを内蔵し、テザー部には、ポートとの接続用のニードルを持っています。
この構造によって、インフュージョンを行わない間、テザーを外し、動物を自由に動ける状態にすることが可能です。ハーネス上部のセプタムにキャップを被せることでグループハウジングが可能です｡
- マグネット式の設計により、ワンタッチ脱着が可能で、動物への負担を低減
ボタン部とテザー部の接続は、ワンタッチで脱着可能なマグネット式(接合するパーツ同士の向きが合うようになっています)になっており、脱着時に動物に余計な負担をかけません。
- 密閉回路により、コンタミネーションや空気混入を防ぐことが可能
このテザーシステムは、完全埋込型のアクセスポート同様、閉鎖された密閉回路となるため、テザー接続部におけるコンタミネーションや空気混入を防ぐことが可能です。また、回路内の逆流もないため、カテーテルの詰まりを引起しません。
- 皮下埋設のボタン部は生体適合性の高いポリエステルを採用。短期間で皮下に固定されます。
- セプタム・ポートを内蔵
- 旧式のボタンテザーに比べ、より簡単・確実な薬液投与を行えます。
- PinPortインジェクタにより、清潔な状態で薬液等の投与を実施できます。
- 針の抜き差しに伴う皮膚部分の角質化がなく、注入ルートの変更も必要ありません。

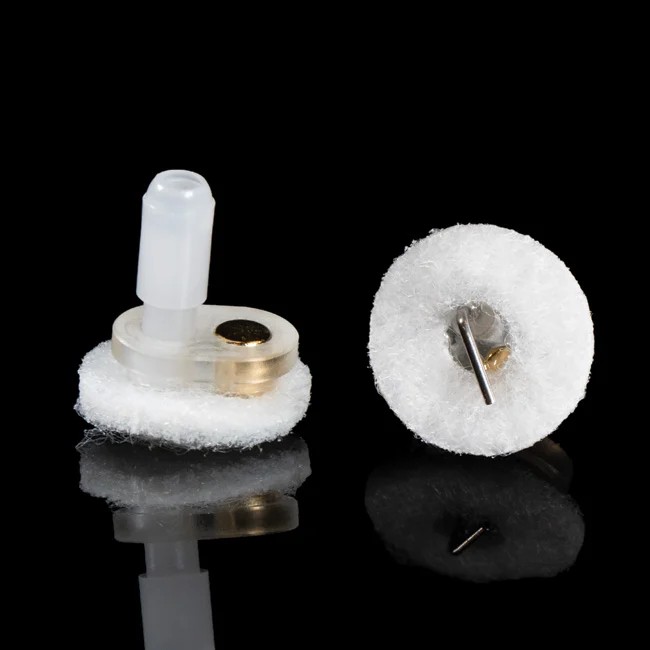

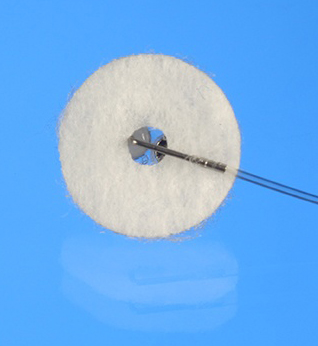

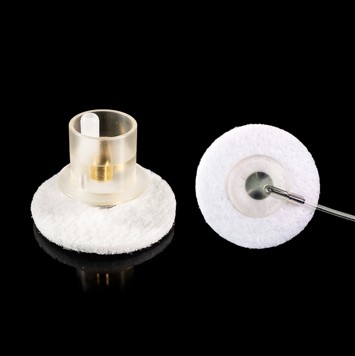

シングルチャネル
フェルト下部に22Gaまたは25Gaの接続用チューブが配置されており、動物体内に挿入するカテーテルのサイズに合わせ、接続サイズを選択頂けます。シーベル接続サイズは25Gaです。

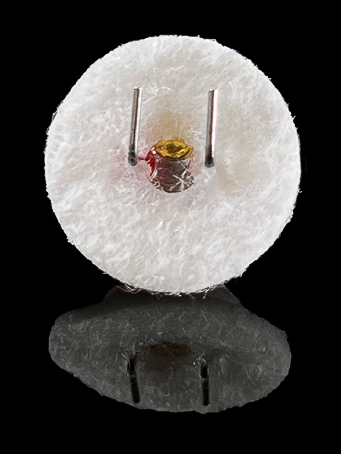

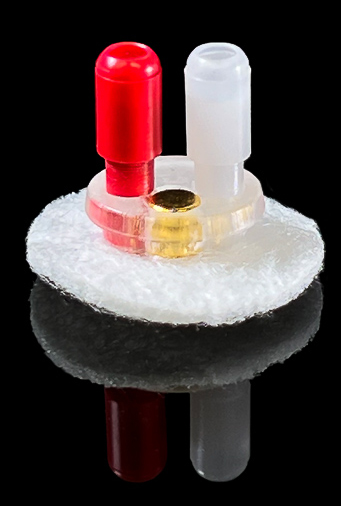

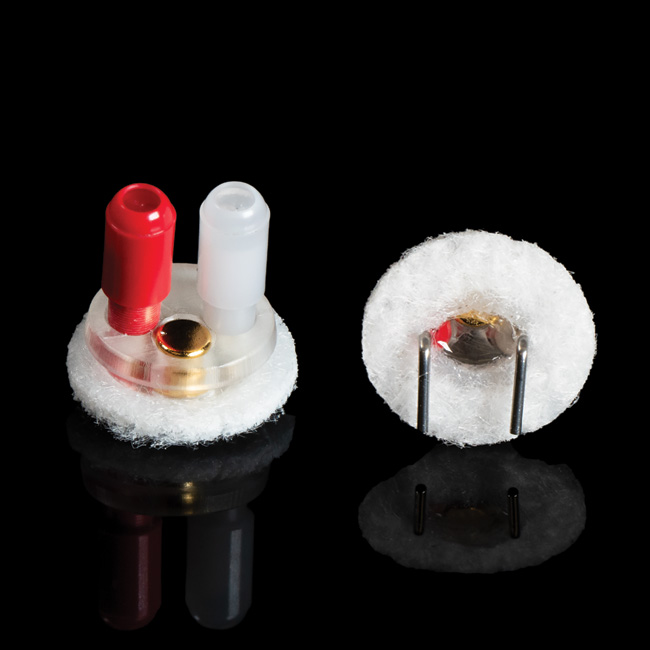

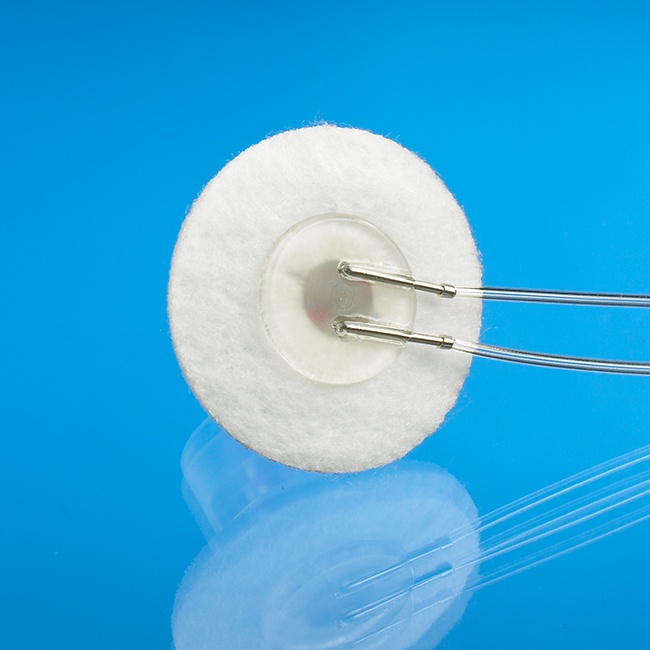

デュアルチャネル
グルコースクランプ試験や、採血と投与を同時に行うアプリケーションでの利用のために開発されたボタンです。
内蔵ポートは赤・白の2色になっており、PinPortインジェクタによるアクセスが可能です。
シーベル接続サイズは22Gaです。
デュアルタイプの低トルクシーベルへの接続、または、1chをシングルチャネルシーベル接続し、
連続投与または採血を実施、もう片方のチャネルにPinPortを接続し、間欠的なアクセスを行ったり、
1ch用のテザーに接続することもできます。
動物体内に挿入するカテーテルの接続サイズは、22Gaと25Gaより組合せて使用頂けます。
仕様
| チャネル数 |
1ch |
2ch |
| テザー部 |
| |
仕様同等型式 |
PS62 |
PS80 |
| スプリング長さ |
標準 18cm |
| テザー内留置チューブ |
VAHBPU-T25 |
| 接続シーベルサイズ |
25Ga |
22Ga |
| ボタン部 |
| |
直径 |
14 mm |
14 mm |
| ポート容量 |
3 μL |
3 μL x 2 |
| コネクタ部サイズ・接続 |
25Gaまたは22Ga |
| 重量 |
0.5g |
- |
| 素材 |
ポリエステル手術用フェルト |
|
構成・ラインナップ
| シングルチャネル |
| ボタン部 |
| |

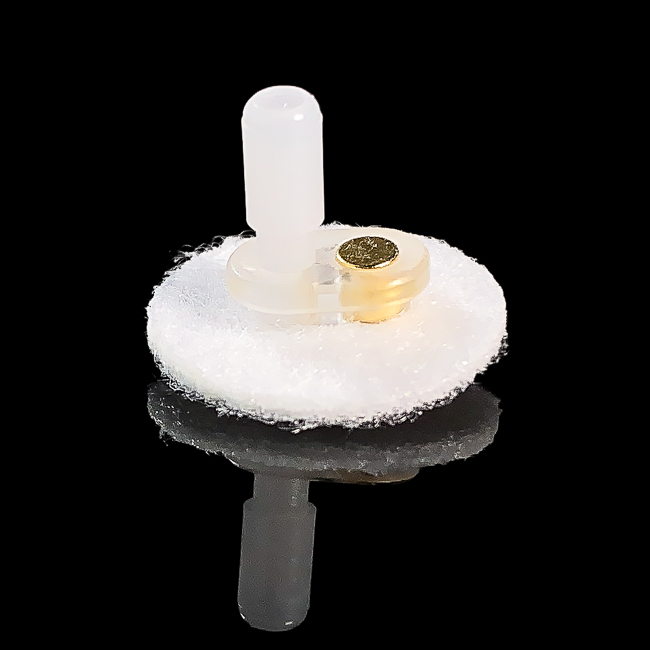

VABM1B/22 |
バスキュラアクセスボタン (1ch/22Ga) [ 付属品 ] PNP3M×1個 |
| VABM1B/25 |
バスキュラアクセスボタン (1ch/25Ga) [ 付属品 ] PNP3M×1個 |
| テザー部 |
| |

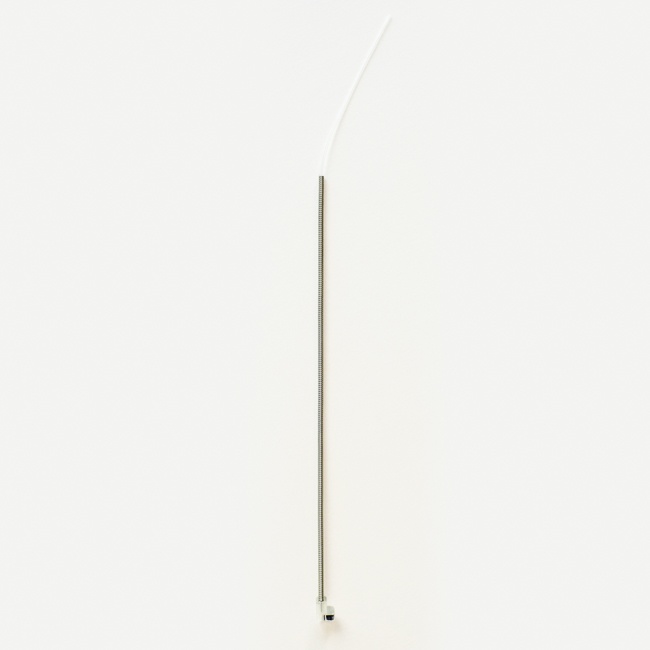

VABM1T/25 |
VAB用スプリングテザー
[ 付属品 ] VAHBPU-T25ポリウレタンチューブがテザー内に留置されています。 |
| （キット） |

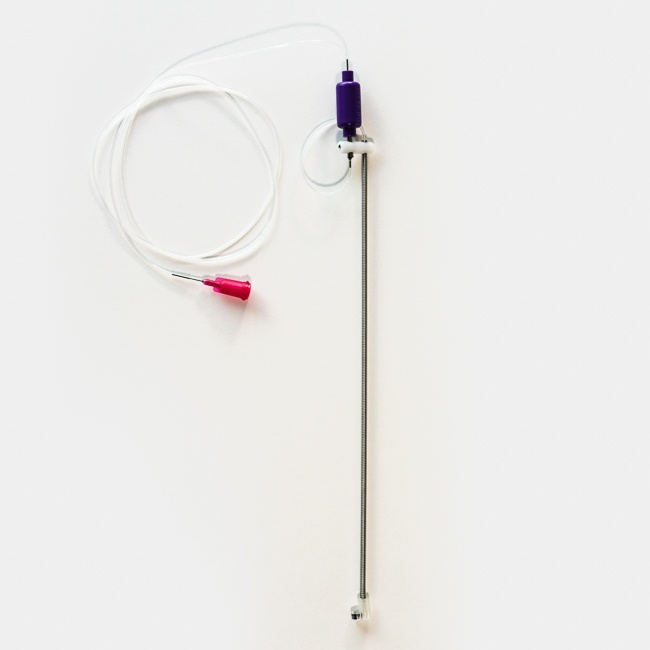

| KVABM1T/25 |
VAB用テザーキット
※専用テザー(VABM1T) + プラスチックシーベル(375/25PS) + 60cm長さCOEXチューブ +ルアースタブ (LS25)が接続された状態で、滅菌パックに入っています。※インジェクションセット(VAHLS25/30)は付属しません。 |
| デュアルチャネル |
| ボタン部 |
| |
VABM2B/22R22 |
バスキュラアクセスボタン(VAB)2ch ※コネクタ部接続：22Ga+22Ga |
| VABM2B/22R25 |
バスキュラアクセスボタン(VAB)2ch ※コネクタ部接続：22Ga(赤)+25Ga(白) |

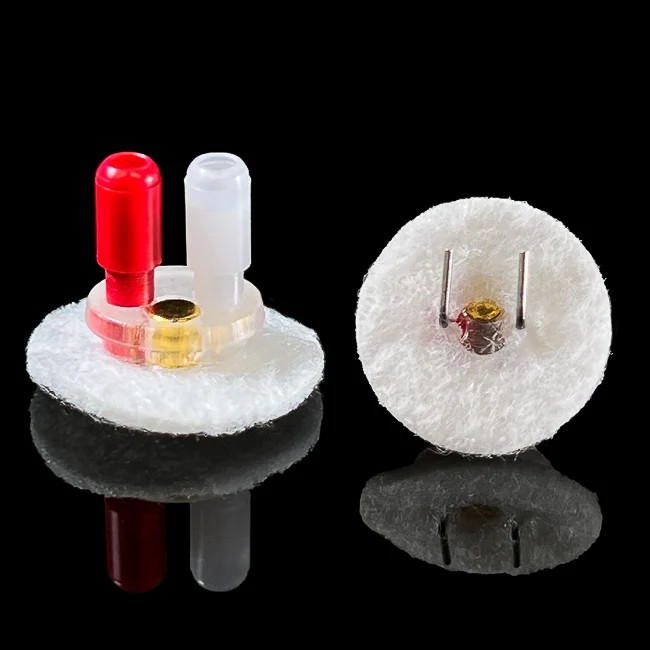

| VABM2B/25R25 |
バスキュラアクセスボタン(VAB)2ch ※コネクタ部接続：25Ga+25Ga |
| テザー部 |
|
VABM2T/25 |
バスキュラアクセスボタンテザー(2ch/マウス用) |

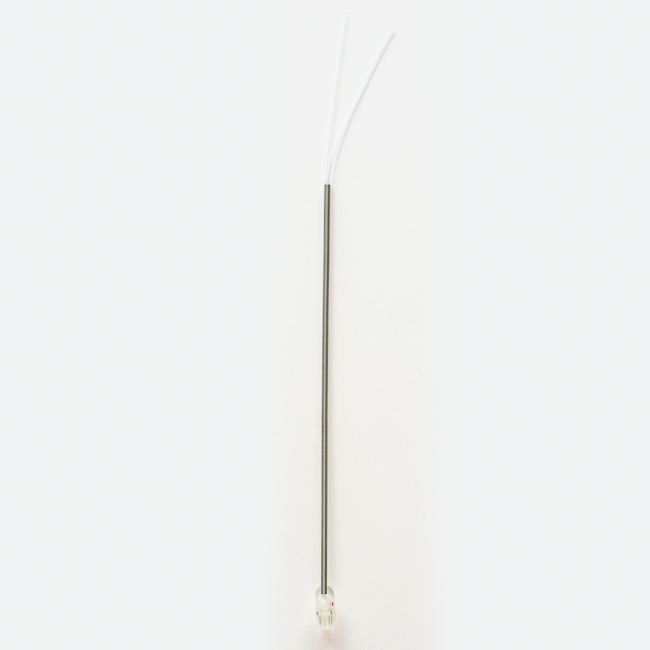

| VABM2T/25GC |
グルコースクランプ用テザー(2ch) |
| VABM2T/25GCY |
グルコースクランプ用テザー(2ch) ※Yコネクタタイプ (Y字分岐しています) |
| 消耗品・アクセサリ |
|
VAHBPU-T25 |
VAH/VAB用PUチューブ30.5m (滅菌なし) |
| VAHLS25/30 |
VAH/VAB用インジェクションセット(滅菌済) |

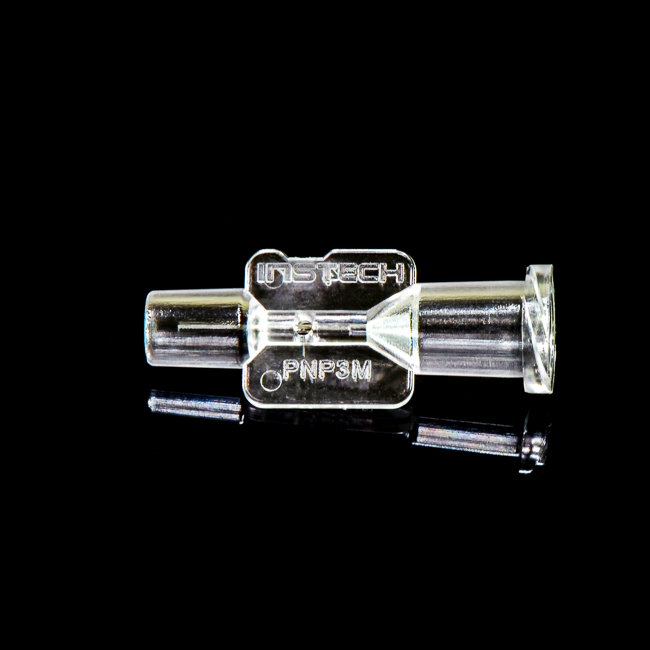

| PNP3M-50 |
PinPort用インジェクタ/5個入滅菌パック×10セット(計50個) |
| PNP3M |
PinPort用インジェクタ/5個入滅菌パック×50セット(計250個) |
| VABM1C |

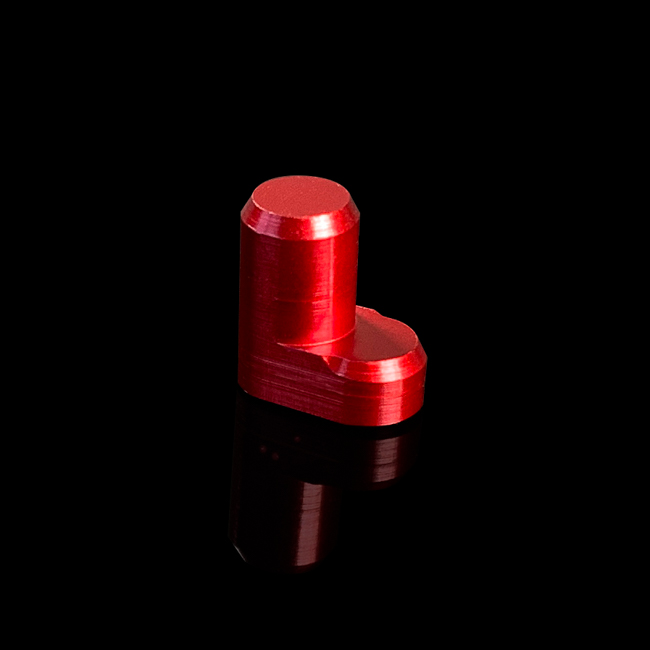

VAB用保護メタルキャップ (1ch用) ※アルミニウム製 |

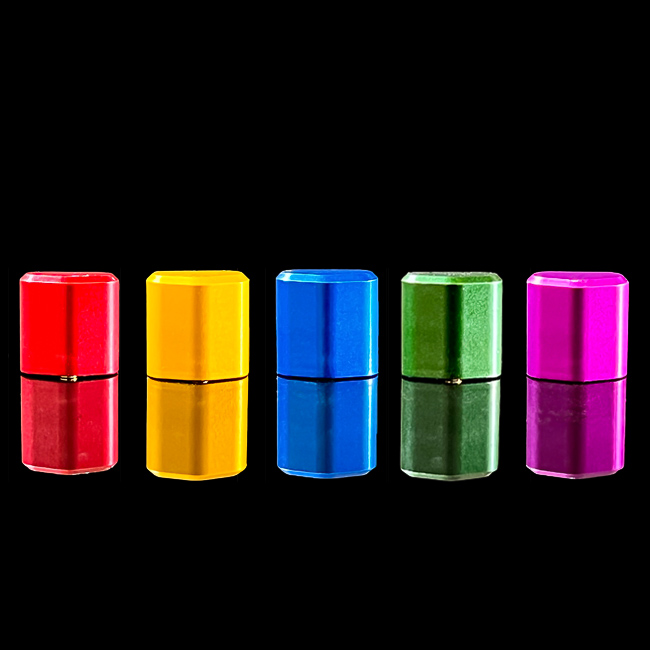

| VABM2C |
VAB用保護メタルキャップ (2ch用) ※アルミニウム製 |

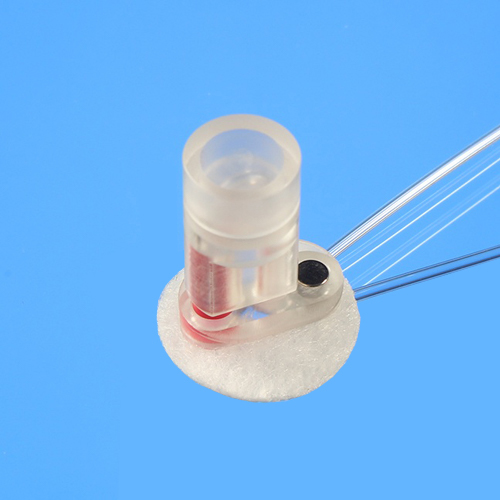

| VABM2L |
バスキュラアクセスボタン(2ch)用ループコネクタ |
| VABMG |
バスキュラアクセスボタン・ハンドリングツール(マウス用) |
- 1ch～3chのラインナップが用意されており、用途に合わせ選択することが可能
- インフュージョンを行わない間、テザーを外し、動物を自由に動ける状態にすることが可能

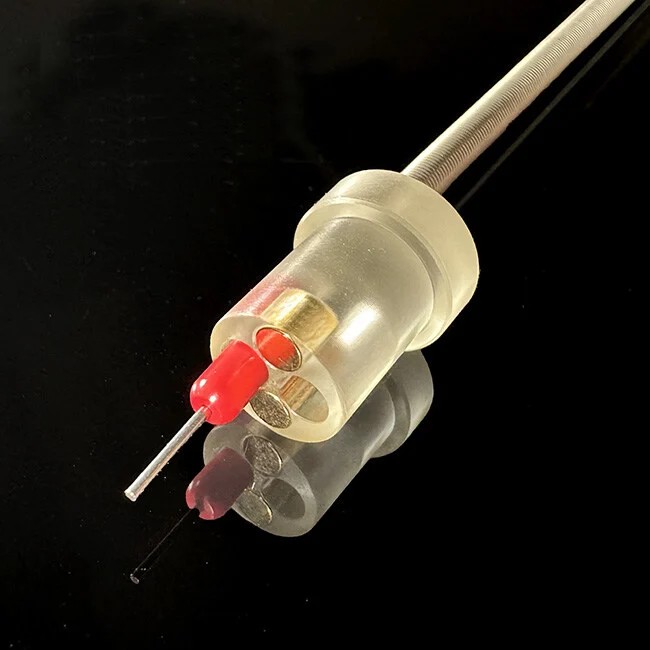

ボタン部にセプタム・ポートを内蔵し、テザー部には、ポートとの接続用のニードルを持っています。
この構造によって、インフュージョンを行わない間、テザーを外し、動物を自由に動ける状態にすることが可能です。ハーネス上部のセプタムにキャップを被せることでグループハウジングが可能です｡ - マグネット式の設計により、ワンタッチ脱着が可能で、動物への負担を低減
ボタン部とテザー部の接続は、ワンタッチで脱着可能なマグネット式(接合するパーツ同士の向きが合うようになっています)になっており、脱着時に動物に余計な負担をかけません。 - 密閉回路により、コンタミネーションや空気混入を防ぐことが可能
このテザーシステムは、完全埋込型のアクセスポート同様、閉鎖された密閉回路となるため、テザー接続部におけるコンタミネーションや空気混入を防ぐことが可能です。また、回路内の逆流もないため、カテーテルの詰まりを引起しません。 - 皮下埋設のボタン部は生体適合性の高いポリエステルを採用。短期間で皮下に固定されます。
- セプタム・ポートを内蔵
- 旧式のボタンテザーに比べ、より簡単・確実な薬液投与を行えます。
- PinPortインジェクタにより、清潔な状態で薬液等の投与を実施できます。
- 針の抜き差しに伴う皮膚部分の角質化がなく、注入ルートの変更も必要ありません。

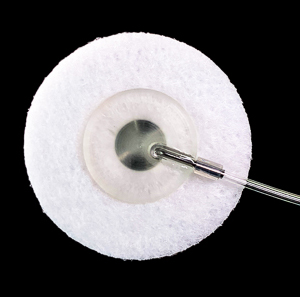

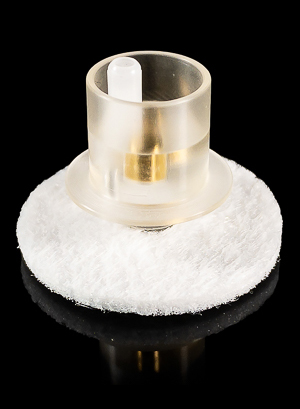

シングルチャネル1chタイプのラット用バスキュラアクセスボタンです。22Ga(3Fr)接続が可能です。
テザー内チューブについても、22Ga接続タイプサイズのチューブが設置されています。
※標準キットでは、1chシーベルと60cm長さのチューブが接続されています。

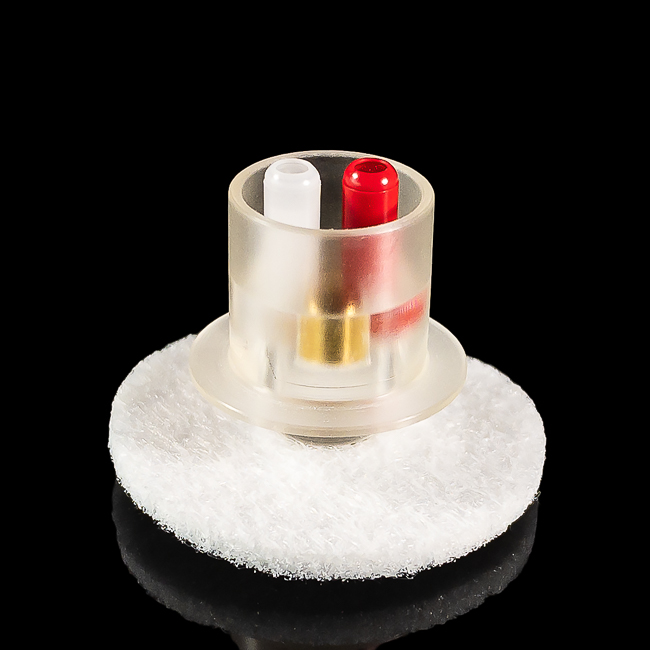

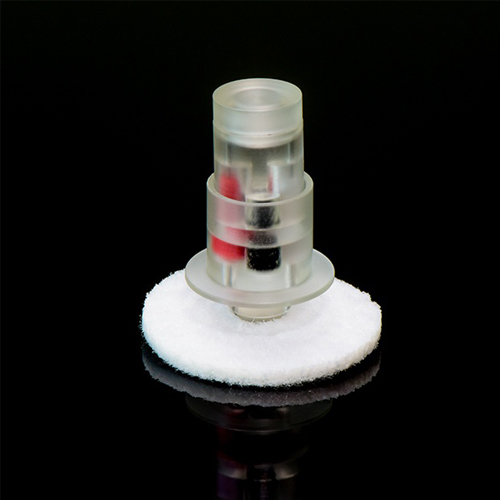

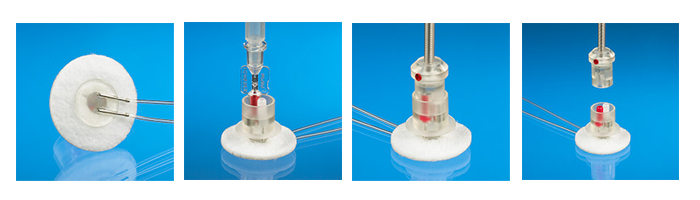

デュアルチャネル2chタイプのラット用バスキュラアクセスボタンです。
※標準キットでは、1chシーベルとPinPortが1つ付属しており、 PinPort側は間欠的なアクセスが可能です。
※ラット用 デュアルチャネルバスキュラアクセスポート付ボタンテザーは、
Ferring Pharmaceuticals社 Dawn Bellinger氏との協働により開発されました。
Bellinger D. (Ferring Pharmaceuticals),
Harness versus Button Device with Automated Blood Sampler. Poster 227, AALAS Conference, November 2015.

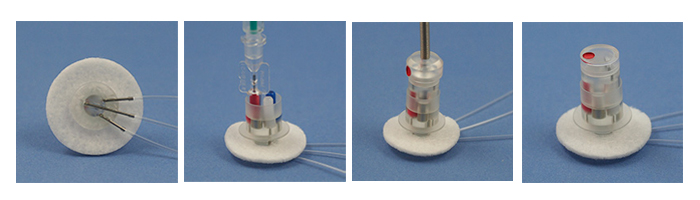

トリプルチャネル3chタイプのラット用バスキュラアクセスボタンです。3つのラインいずれも22Ga(3Fr)接続が可能です。
テザー内チューブは25Gaタイプのチューブが設置されていますが、 22Gaサイズのシーベルへと接続することも可能です。
仕様
| チャネル数 | 1ch | 2ch | 3ch |
| テザー部 |
| | 仕様同等型式 | PS95 |
| スプリング長さ | 標準 30cm |
| テザー内留置チューブ | VAHBPU-T22 | VAHBPU-T25 |
| 接続シーベルサイズ | 22Ga | 25Ga x 2ch | 22Ga x 3ch |
| ボタン部 |
| | 直径 | 25 mm | - |
| ポート容量 | 3 μL | 3 μL x 2ch | - |
| セプタム寿命 | ～200回 | - |
| コネクタ部サイズ・接続 | 22Ga/3Fr | 22Ga/3Fr x 2ch | 22Ga/3Fr x 3ch |
| 重量 | 2.0g | 2.0g | - |
| 素材 | ポリエステル手術用フェルト |
|
構成・ラインナップ
| シングルチャネル |
| ボタン部 |
| | VABR1B/22 | バスキュラアクセスボタン (1ch/22Ga) [ 付属品 ] PNP3M×1個 |
| VABR1B/27 | バスキュラアクセスボタン (1ch/27Ga) [ 付属品 ] PNP3M×1個
※髄腔内カテーテル接続(27Ga)用 |
| テザー部 |

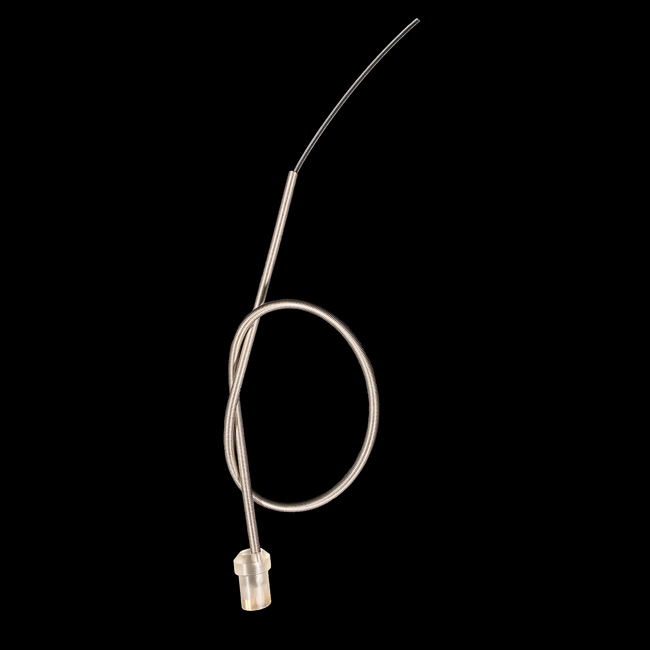

| | VABR1T/22 | VAB用テザー (1ch/22Ga) [ 付属品 ] VAHBPU-T22ポリウレタンチューブが、テザー内に留置されています。 |
VABR1T/25
| VAB用テザー (1ch/25Ga) [ 付属品 ] VAHBPU-T25ポリウレタンチューブが、テザー内に留置されています。
|
| （キット） |

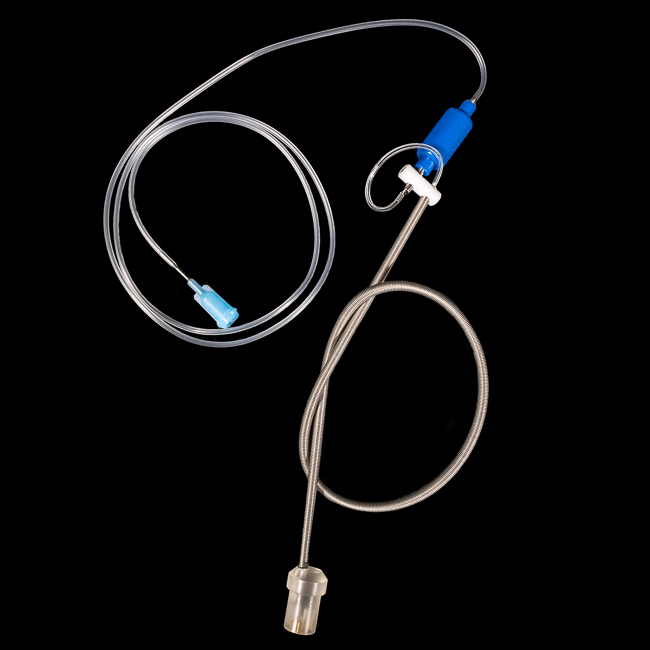

| KVABR1T/22 | VAB用テザーキット ※専用テザー(VABR1T/22) + プラスチックシーベル(375/22PS) + 60cm長さCOEXチューブ + ルアースタブ(LS22)が接続された状態で滅菌パックに入っています。 |
| デュアルチャネル |
| ボタン部 |
| | VABR2B/22
| バスキュラアクセスボタン (2ch/22Ga) [ 付属品 ] PNP3Mインジェクタｘ1 |
| テザー部 |

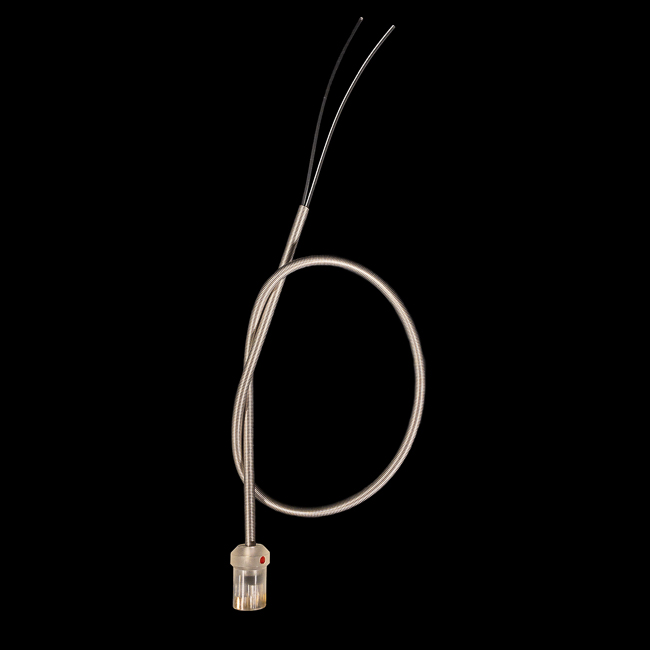

| | VABR2T/25 | VAB用テザー (2ch/ラット用) [ 付属品 ] VAHBPU-T25ポリウレタンチューブが、テザー内に留置されています。
|
| VABR1THR/25 | ラット2chVAB用1chテザー(赤ポート/22Ga)
[ 付属品 ] VAHBPU-T22ポリウレタンチューブが、テザー内に留置されています。※2chポートのうち1ch(赤色)だけをテザー接続する場合に使用します。(白色 : 間欠的なアクセスに使用) |
| （キット） |

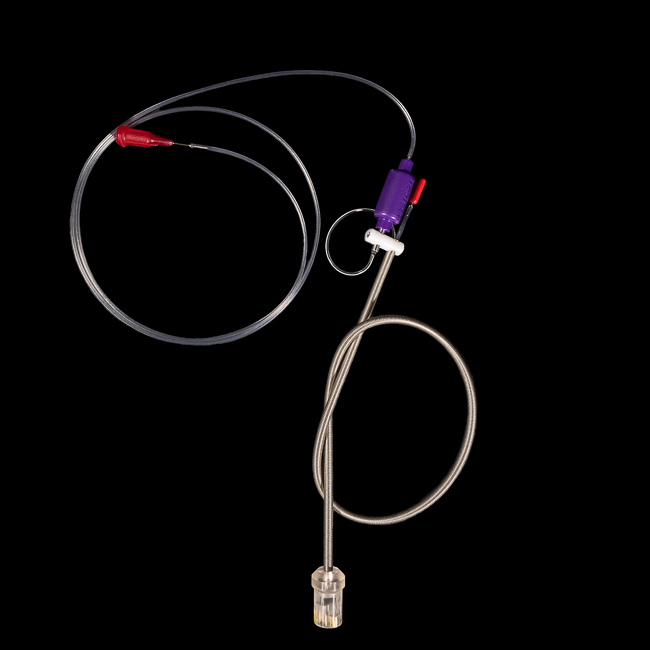

KVABR2T/25
| VAB(2ch)用テザーキット
※専用テザー(VABR2T/25) + PinPort + プラスチックシーベル(375/25PS) + 60cm長さCOEXチューブ +ルアースタブ(LS25)が接続された状態で、滅菌パックに入っています。
|
| トリプルチャネル |
| ボタン部 |
| | VABR3B/22 | バスキュラアクセスボタン (3ch/22Ga) [ 付属品 ] PNP3Mインジェクタｘ1 |
| テザー部 |
| | VABR3T/25 | VAB用テザー (3ch/ラット用) [ 付属品 ] VAHBPU-T25ポリウレタンチューブが、テザー内に留置されています。 |
| 消耗品・アクセサリ（チャネル共通） |
| | VAHBPU-T22 | VAH用PUチューブ30.5m (0.025"IDx0.055"OD) |
| VAHBPU-T22W | VAH用PUチューブ30.5m (0.025"IDx0.055"OD)
＊白色ストライプ入チューブ |
| VAHLS22/30 | VAH/VAB用インジェクションセット(滅菌済) |
| PNP3M-50 | PinPort用インジェクタ/5個入滅菌パック×10セット(計50個) |
| PNP3M | PinPort用インジェクタ/5個入滅菌パック×50セット(計250個) |

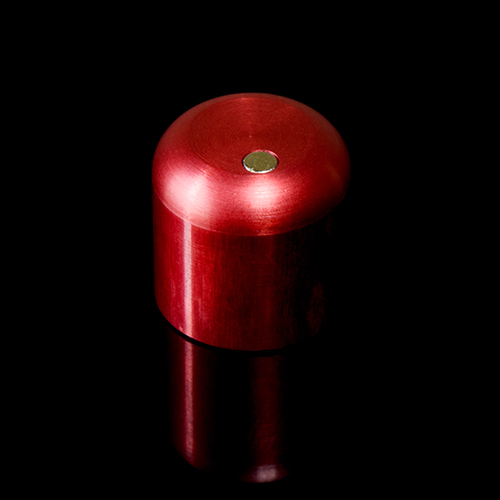

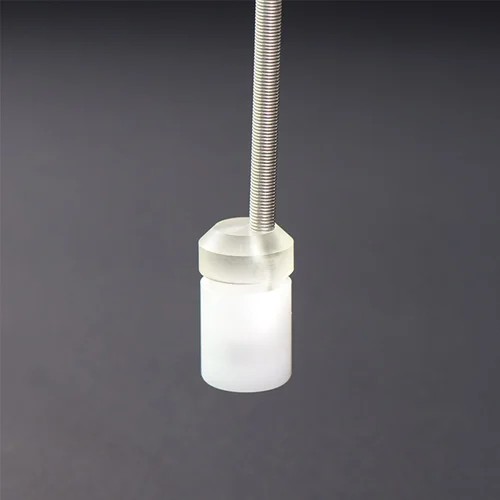

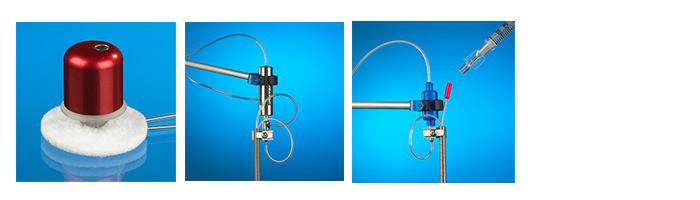

| VABRC | バスキュラアクセスボタン(1-3ch)用保護メタルキャップ |
| VABR2L | バスキュラアクセスボタン(2ch)用ループコネクタ |
| VABR3L | バスキュラアクセスボタン(3ch)用ループコネクタ
※青ポートと白色ポートのループ |
  |
| ※保護キャップを装着した状態であれば、グループハウジングでの飼育も可能です。 |
カニュレーション動物に於いて､採血不良､投与不良は､カテーテル内に血栓が発生する事が主原因です｡
血栓を発生させない事はカテーテル開存性に大きく影響します｡
- 止血鉗子を使用した場合｡
止血鉗子を開放した際､カテーテルが元の形状に戻る事で血液の引き戻しが発生する｡
ラット用カテーテル (3Fr) の場合､6mm(1μl)程度引き戻しが発生した｡
- カテーテルエンドにPinport等を接続した場合
インジェクタをPinportから取り外した際に引き戻しが発生する｡
ラット用カテーテル (3Fr) の場合､3mm(0.5μl)程度引き戻しが発生した｡
マウス用カテーテル (1Fr) の場合､50mm程度引き戻しが発生した｡
- 陽圧技術により引き戻しを防止する
陽圧技術とはシリンジを外す際にプランジャーにわずかな圧力をかける事をいいます｡
注射器ニードルの容積をフラッシュまたはロック溶液で置き換える事で引き戻しは発生しません｡
下記より検証動画をご覧いただけます。
