Hydrocycler2 ™ PCRウォーターバスシステム

Hydrocycler 2 ™  PCRウォーターバスシステム

ハイスループットかつ大量のサンプルを処理するPCRに最適

Hydrocycler2™は、高効率・堅牢設計を兼ね備えたウォーターバスを用いたハイスループットのサーマルサイクラーです。

従来のペルチェ式サーマルサイクラーに代わる効果的なソリューションとして、ハイスループットかつ大量のサンプルを処理するPCRに最適です。

特長

  • 高効率・均一加熱を実現する水ベースの熱伝導

    PCRサンプルへの加熱に水を用いることで、ハイスループット処理において大量のプレートやアレイを同時に均一に加熱制御できるほか、プレート間・アレイ間での温度のばらつきも最小限に抑えることができます。

  • サイクリング時間を短縮

    温度のramp-up・ramp-downを必要としないため、PCRサイクル全体の処理時間が従来比で最大44%(KASP使用時)短縮されます。(詳細はこちら)

  • ハイスループット

    1日8時間で145,000以上のサンプル処理が可能
    ※1536プレートと標準的なKASP 36サイクルラン(合計1時間10分)に基づいた算出です。
        スループットは、特定のサイクル条件と試薬の選択に大きく依存します。


  • 精密な温度制御

    • 対象のプレート・アレイ・バッグはロボットアームにより自動的に複数の恒温水槽間を移動し、各槽の温度は高精度に制御され、常に均一な温度環境を実現します。(詳細はこちら)
    • エッジ効果を排除
    • 蒸発を最小限に抑えるタンクカバーを装備

  • 96、384、1536ウェルプレートや Nexar / IntelliQube Array Tape®に対応

    最適化されたプロトコルを利用し、最小限のセットアップで運用可能

  • 一般的なエンドポイントPCRの試薬系・プロトコル、エマルジョンPCR (ePCR)をサポート

  • in vitro転写 (IVT) にも対応

    TIDES USA 2025での発表ポスターを、こちらからダウンロード いただけます。

  • コンパクトな底面積

  • 外部発熱の最少化により、空調不要

  • シンプルで直感的なユーザーインターフェース(タッチパネル操作可)

    開始画面  プログラム画面

ページの先頭に戻る

装置構造と動作の仕組み、性能

  装置構造

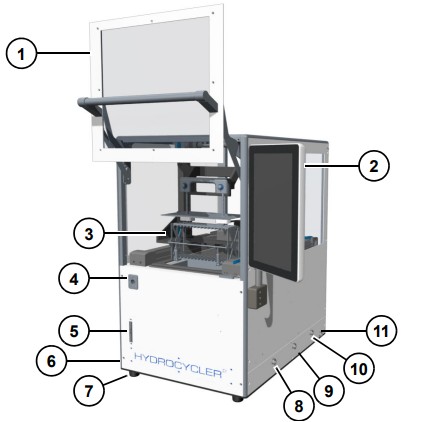

装置パーツ説明図

番号 部品名
1 アクセスドア
2 HMIタッチスクリーン
3 プレートまたはArrayTapeバスケット (ラインナップはこちら)
4 給水ポート
5 水位インジケーター
6 電源スイッチ(機器の側面)
7 ゴム足
8 タンク3 排水ポート
9 タンク2 排水ポート
10 タンク1 排水ポート
11 バラストタンク 排水ポート


  動作の仕組み

Hydrocycler2 ™サーマルサイクラーは、PCR反応の温度を調整するために、3つの正確に温度制御された恒温水槽を使用します。ロボットアームがプレートを3つの水槽間で移動させることで、迅速なサーマルサイクリングプロファイルを実現します。その結果、標準的なサーマルサイクラーと比較して、より高いスループットとより高品質なデータが得られます。

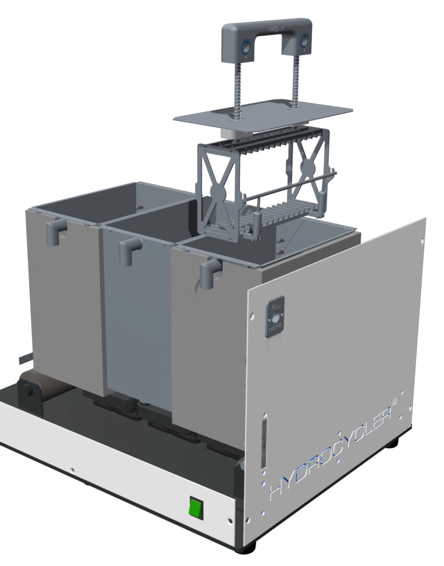

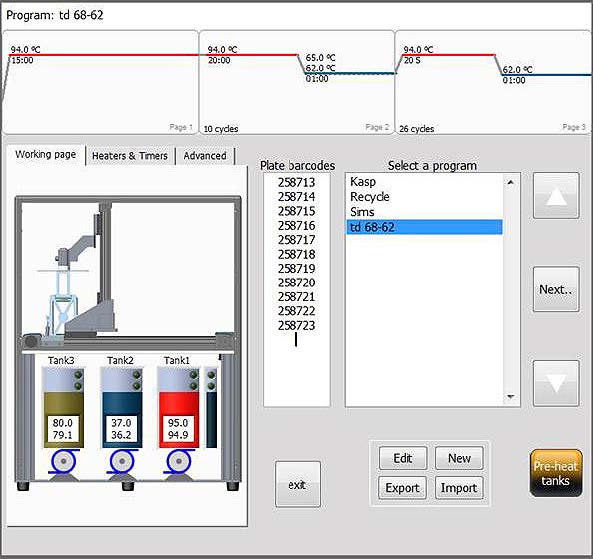

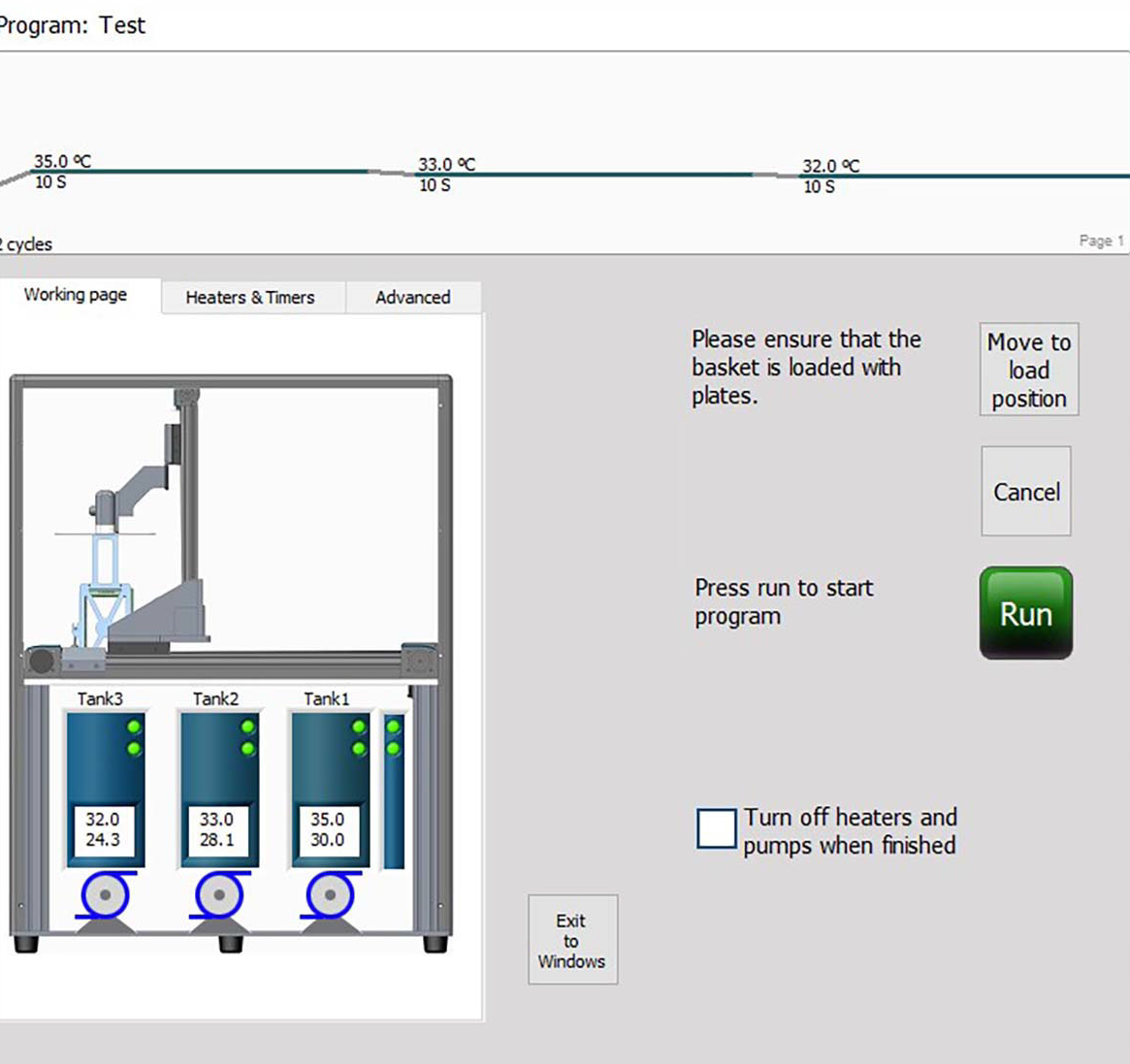

装置内部フォーカス画像 設定画面スクショ


  性能

標準的なペルチェ式のサーマルサイクラーでは、金属ブロックの温度を上下させることで冷却と加熱を行いますが、Hydrocycler2は次の水槽に移動するのに約3秒しか必要としません。これにより、化学反応やプロトコルに応じて18~44%の時間短縮が実現します。

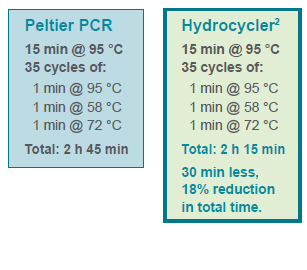

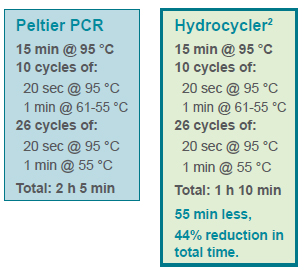

KASP使用時 代替試薬系使用時




▲ペルチェ式PCRとHydrocycler2の所要時間差


ページの先頭に戻る

仕様

装置寸法 奥行き: 70.5 cm (27.8")
幅(スクリーン閉時): 55 cm (21.6")
幅(スクリーン開時): 75 cm (29.5")
高さ(ドア閉時): 92 cm (36.2")
高さ(ドア開時): 130 cm (51.2")
装置重量 水なし:約100 kg (220 lbs)
水あり:約150 kg (330 lbs)
電源要件 230 VAC @ 16 A または 4 kW
その他規格・要件等 逆浸透(R.O.)水:48.5 L (12.8 gal)

最低基準:
- ASTM規格(ISO 3696)タイプIII
- ISO規格 グレード3
- 臨床検査標準協会(CLSI - CLRW)タイプ3
注:商業/産業用のR.O.水システムは通常この要件を満たします。

タンク1:14 L (3.7 gal)
タンク2:14 L (3.7 gal)
タンク3:14 L (3.7 gal)
タンク4(補充タンク):6.5 L (1.7 gal)
処理能力 96、384、1536 ウェルプレート ‥ 最大 16 プレート
Array Tape ‥ 最大 50 アレイ
加熱速度 タンク1 (変性タンク) ‥ 昇温速度:~ 1.75 ℃/分
タンク2&3 (伸長およびアニーリングタンク)  ‥  昇温速度:~ 0.65 ℃/分
認証 CE

ページの先頭に戻る

型式

型式 商品名 補足
KBS-0028-001 Hydrocycler2 PCRウォーターバスシステム
KBS-0028-002 Hydrocycler2 96ウェルプレート溶着シールバスケット 12プレート
KBS-0028-003 Hydrocycler2 384/1536ウェルプレート溶着シールバスケット 16プレート
KBS-0028-004 Hydrocycler2 384ウェルArray Tape溶着シールバスケット 50アレイ
KBS-0028-008 Hydrocycler2 IVT用バッグバスケット emPCR 135 mLバッグx4
KBS-0025-003 Hydrocycler2用USBハンドヘルド・1Dバーコードスキャナ
KBS-0028-005 Hydrocycler2用スタンド(棚付き・可動式)

 各種バスケット

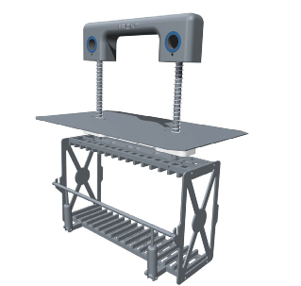

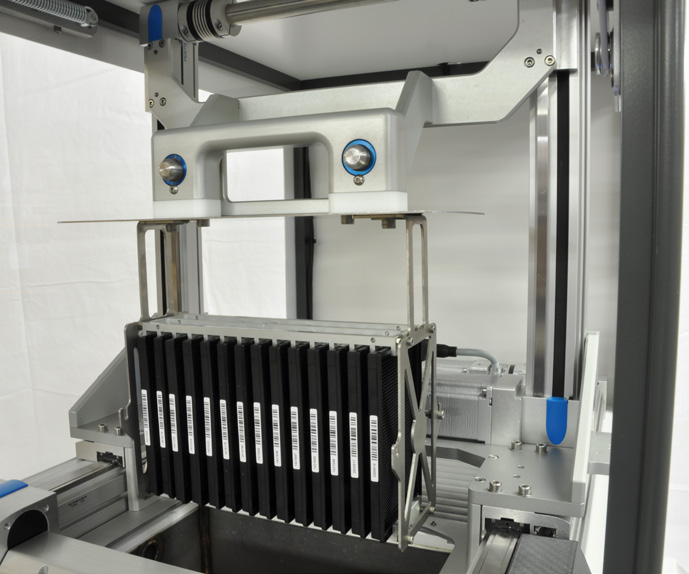

▲ 96ウェルプレート用バスケット (12プレート)

▲ 384ArrayTape用バスケット (16プレート)

▲ in vitro転写用バスケット (emPCR 135 mLバッグx4)
